Descrizione

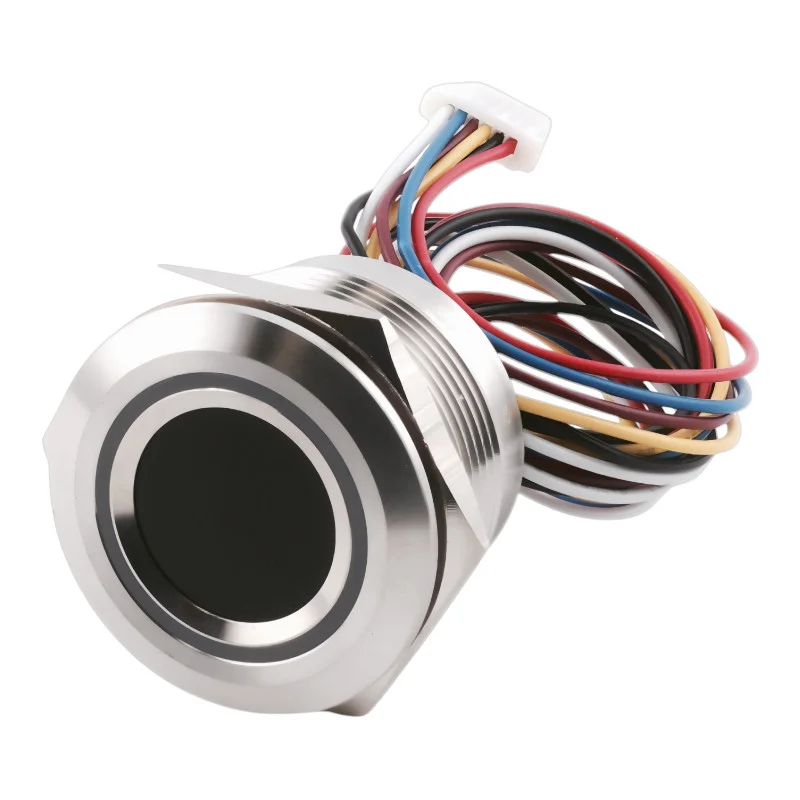

El módulo R503 es un sensor de huellas dactilares compacto y de alta precisión que combina un sensor óptico y un potente algoritmo de procesamiento de huellas dactilares. Gracias a su rápido reconocimiento, gran capacidad de memoria y compatibilidad con comunicación UART (TTL 3.3 V), es ideal para su integración en sistemas de control de acceso, placas de control (p. ej., K202) y otras aplicaciones de seguridad.
Especificaciones técnicas
Fuente de alimentación: CC 3,3 V (fuente de alimentación principal); detección táctil: 3-5 V
Corriente de escaneo: aprox. 20 mA
Corriente en espera: 2 A promedio
Velocidad de escaneo: < 0,2 s
Velocidad de comparación: 1:N < 10 ms/huella dactilar
Resolución del sensor: 508 ppp
Área de detección: Ø 15 mm
Matriz del sensor: 192 × 192 px
Capacidad de memoria: hasta 200 huellas dactilares
Tamaño de la plantilla: 1536 bytes
Tasa de error FAR: < 0,001%; FRR: < 1%
Comunicación: UART (3,3 V TTL), velocidad en baudios predeterminada 57 600 bps
Entorno de trabajo: -20 a +60 °C
Dimensiones: diámetro 28 mm (interior 25 mm), altura 19 mm (también variantes de 15 mm/32 mm)
Material de la carcasa: aleación de zinc (aluminio negro opcional)
Funciones y características
Compatibilidad con los modos 1:1 (autenticación) y 1:N (búsqueda en base de datos)
Guardar huellas dactilares en la memoria interna del módulo
Aprendizaje automático de huellas dactilares: seis imágenes para crear una plantilla
Indicación de estado LED (rojo, verde, azul, blanco, amarillo, morado, turquesa)
Posibilidad de cambiar el nivel de seguridad (1-5)
Soporte para comandos para cargar/descargar plantillas, verificar y eliminar la base de datos
Funciones de diagnóstico de sensores, reinicio y protocolo de enlace
Bajo consumo: adecuado para sistemas de ahorro energético.
Ideal para
Tableros de control (p. ej. K202) y sistemas de acceso
Cerraduras electrónicas y dispositivos de seguridad
Sistemas de asistencia e identificación
Proyectos de IoT y dispositivos integrados
Contenido del paquete
Sensor de huellas dactilares R503
Cable con conector SH 1,0 mm (6 pines)
Manual de usuario
¿Por qué elegir este producto?
Diseño compacto y robusto (aleación de zinc)
Reconocimiento de huellas dactilares rápido y fiable
Fácil integración a través de UART (3,3 V TTL)
Posibilidad de personalizar la indicación LED
Admite hasta 200 huellas dactilares almacenadas
Instrucciones de uso
1. Conexión: El módulo se conecta a través de un conector SH de 1,0 mm (6 pines).
Pin 1: VCC (3,3 V)
Pin 2: GND
Pin 3: TXD (salida de datos, conectar a RX del host)
Pin 4: RXD (entrada de datos, conectar a TX del host)
Pin 5: WAKEUP (salida de señal cuando se detecta el dedo)
Pin 6: 3,3-5 V (alimentación de detección táctil)
2. Registro de huellas dactilares (AutoEnroll): Coloque el dedo seis veces para crear una plantilla. El LED indica el progreso (azul: escaneo, amarillo: imagen capturada correctamente, verde: plantilla creada, rojo: error).
3. Verificación de huella dactilar (AutoIdentificación): El módulo captura la huella dactilar y la compara con la base de datos almacenada. El resultado (correcto/erróneo) se indica mediante el LED y se envía por UART.
4. Gestión de la base de datos: Puede agregar, eliminar o borrar completamente la base de datos de huellas dactilares mediante comandos (Almacenar, Eliminar, Vaciar).
5. Indicación LED (AuraLedConfig): Capacidad de configurar el color (rojo, azul, verde, amarillo, morado, blanco, turquesa) y el efecto (intermitente, respiración, luz constante).
6. Modo de ahorro de energía: El módulo admite el modo de bajo consumo, donde solo se alimenta la detección táctil (promedio de 2 A). Al tocar con un dedo, se genera una señal para activar el host.
Nota: Al conectar, es necesario garantizar una fuente de alimentación estable con bajo nivel de ruido (ondulación < 50 mV). Al iniciarse, el módulo envía automáticamente el byte 0x55 como protocolo de enlace.
