Descrizione

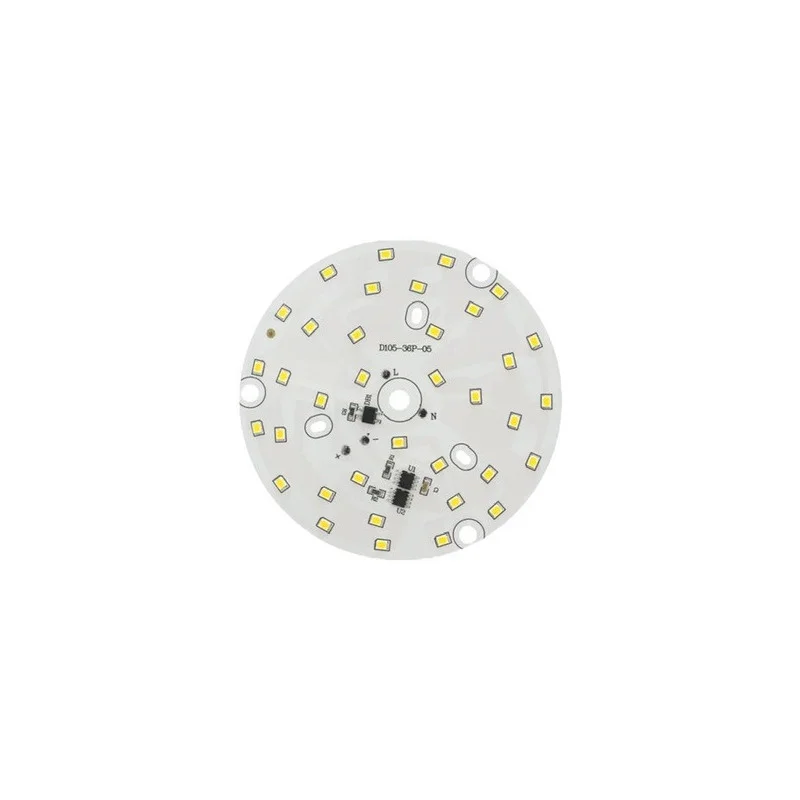

A közvetlen váltóáramú tápellátáshoz való kerek LED modult olyan lámpatestek javítására és gyártására tervezték, ahol kompakt, kör alakú nyomtatott áramköri lapra és széles sugárzási szögre van szükség. A modul meleg fehér vagy hideg fehér fényszínben kapható.
Műszaki adatok
Kód: AM4172
Energiafogyasztás: 15 W
Tápellátás: 170-275V AC
LED típusa: SMD 2835
LED-ek száma: 36
Külső átmérő: 105 mm
Sugárszög: 120130°
Fényerősség: 12001350 lm
Fényszín (változatok): meleg fehér 30003500 K, hideg fehér 60006500 K
Funkciók és jellemzők
Kör alakú kialakítás, amely alkalmas központi térrel és egyenletes fényeloszlással rendelkező lámpatestekhez.
Széles sugárzási szög a terület megvilágításához.
Lehetőség van a fény színének kiválasztására az alkalmazásnak megfelelően (meleg/hideg fehér).
Fontos: a modul nem tartalmaz vezetékeket vagy sorkapcsot; a vezetékeket közvetlenül a LED modul nyomtatott áramköri lapjára kell forrasztani.
Ideális a következőkhöz:
Hálózatról működő LED lámpatestek javítása és felújítása.
Süllyesztett és mennyezeti lámpák kör alakú LED modullal.
Műszaki és közművilágítás, ahol széles sugárzási szögre van szükség.
A csomag tartalma
1× Ø105 mm átmérőjű kerek LED modul
Miért válassza ezt a terméket?
Tápellátás közvetlenül a hálózati váltóáramról, 170275 V feszültségtartományban.
Meghatározott mechanikai méretek a kompatibilis lámpatestekben való egyszerű csere érdekében.
Területi világításhoz alkalmas fényáram és sugárzási szög paraméterek.
Lehetőség van a színhőmérséklet kiválasztására a projekt igényei szerint.
Telepítési és üzemeltetési utasítások
Telepítés előtt ellenőrizze a mechanikai kompatibilitást (105 mm átmérő) és a lámpatestben való rögzítés módját.
A csatlakoztatáshoz a hálózati feszültségnek megfelelő szigetelésű vezetékeket használjon; forrassza a vezetékeket a NYÁK-on kijelölt forrasztóhelyekre.
Forrasztáskor áramtalanított tápegységgel dolgozzon, és ügyeljen a vezetékek mechanikus tehermentesítésére (akadályozza meg a forrasztópárnák leszakadását).
Biztosítsa a megfelelő hűtést a lámpatest tervének megfelelően; ne szerelje fel a modult zárt térbe hőelvezetés nélkül.
A telepítés után ellenőrizze a rögzítést, a szigetelési távolságokat, és végezzen működési tesztet.
Biztonsági figyelmeztetés
A modul 170275 V AC tápfeszültségre van tervezve. Ez egy veszélyes hálózati feszültség, amely áramütést vagy tüzet okozhat.
Minden munkát csak lekapcsolt tápegység mellett végezzen, miután ellenőrizte, hogy nincs feszültség a csatlakozásokon.
A telepítést csak szakképzett személy végezheti, aki jártas a hálózati elosztórendszerek elektromos berendezésein végzett munkában.
Ne rövidítse le a szigetelési távolságokat, és gondoskodjon a vezetékek biztonságos elvezetéséről; ügyeljen arra, hogy az élő alkatrészek ne érintkezzenek a lámpatest fém testével.
A vezetékek forrasztása után gondoskodni kell a csatlakozás elektromos szigeteléséről és mechanikai rögzítéséről, hogy az ne lazulhasson meg, ne záródhasson rövidre, és ne érintkezhessen a lámpatest más részeivel.
Ne üzemeltesse a modult megfelelő lámpatestburkolat/diffúzor nélkül olyan helyen, ahol feszültség alatt álló alkatrészek érinthetők, vagy vezetőképes tárgyak juthatnak be.
Ne szerelje a modult páralecsapódásnak kitett környezetbe vagy olyan helyekre, ahol szivárgás fordulhat elő, kivéve, ha a lámpatestet az adott körülményekre tervezték.
Meghibásodás esetén (szag, füst, rendellenes melegedés, pislákolás) azonnal húzza ki a tápellátást, és ne használja tovább a készüléket.
