Descrizione

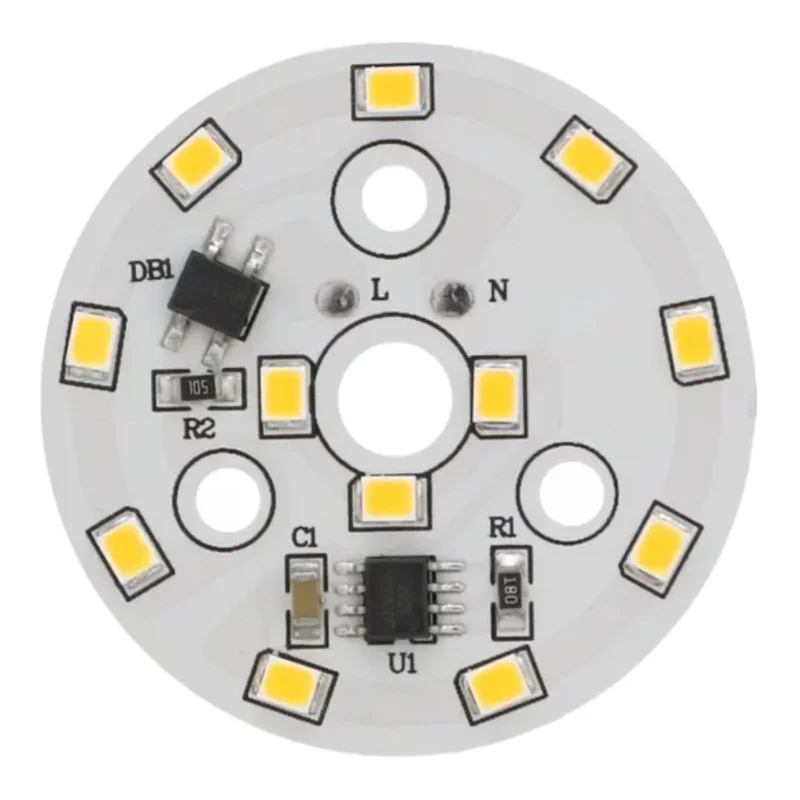

A 220240 V-os váltakozó áramú hálózatról közvetlenül táplálható, kerek LED-modult olyan lámpatestekbe és világítóberendezésekbe való integrálásra tervezték, ahol kompakt kialakításra és egyszerű elektromos csatlakozásra van szükség. 44 mm-es átmérőjének köszönhetően különösen alkalmas kisebb lámpatestekhez, világítópanelek cseréjéhez és szervizjavításokhoz.
Műszaki adatok
LED típusa: 2835 SMD
LED-ek száma: 12
Fényszín: fehér (változattól függően meleg fehér 30003500K / hideg fehér 60006500K)
Tápellátás: 220-240V AC
Energiafogyasztás: 5 W
Modul külső átmérője: 44 mm
Sugárszög: 120130°
Fényerősség: 400450 lm
Funkciók és jellemzők
Kompakt, kör alakú kialakítás a korlátozott helyigényű lámpatestekbe való integráláshoz
Széles sugárzási szög, amely alkalmas térvilágításra
Tápellátás közvetlenül a 220240 V AC hálózatról (nincs szükség külső egyenáramú forrásra)
A fény színének változása a kiválasztott kombináció szerint (meleg fehér / hideg fehér)
Ideális a következőkhöz:
Hálózati tápellátású lámpatestek LED paneljeinek szervizcseréje
Süllyesztett és felületre szerelt lámpatestek kör alakú térrel Ø44 mm-es modulhoz
Műszaki és közműipari lámpatestek, ahol a LED-modul egyszerű integrációja szükséges
A csomag tartalma
1x LED modul, kerek, Ø44 mm
Fontos: a modul nem tartalmaz vezetékeket vagy sorkapcsot, a vezetékeket közvetlenül a LED modul nyomtatott áramköri lapjára kell forrasztani.
Miért válassza ezt a terméket?
Világosan meghatározott paraméterek a fénymodulok tervezéséhez és cseréjéhez
Kompakt méret a hasznos fényáram megőrzése mellett
Lehetőség van a színhőmérséklet kiválasztására az alkalmazásnak megfelelően
Telepítési és üzemeltetési utasítások
A telepítést csak akkor végezze, ha a tápellátás ki van kapcsolva, és a munkahely biztosított a véletlen bekapcsolás ellen.
Forrassza a vezetékeket közvetlenül a modul forrasztófelületeire; használjon a hálózati feszültségnek megfelelő szigetelésű vezetékeket, és biztosítson megfelelő feszültségmentesítést (a vezetékek mechanikus rögzítése a forrasztási ponton kívül).
Forrasztáskor csökkentse a melegítési időt a szükséges minimumra, hogy elkerülje a LED vagy a nyomtatott áramköri lap károsodását.
A modult úgy kell a lámpatestbe szerelni, hogy az élő alkatrészeket ne lehessen megérinteni, és a szigetelési követelményeknek megfelelően elegendő távolság legyen a szerkezet fémrészeitől.
Biztosítsa a megfelelő hűtést a lámpatest tervének megfelelően; ne üzemeltesse a modult zárt térben hőelvezetés nélkül, mivel túlzott felmelegedés léphet fel.
A telepítés után ellenőrizze a csatlakozások szilárdságát, a szigetelést, és végezzen funkcionális tesztet a lámpatestben.
Biztonsági figyelmeztetés
A termék 220-240 V AC tápfeszültségre készült. A nem megfelelő kezelés áramütést, tüzet vagy a készülék károsodását okozhatja.
A telepítést és a szervizelést bízza szakképzett, kisfeszültségű elektromos berendezéseken végzett munkához szükséges ismeretekkel rendelkező személyre.
Ne csatlakoztassa a modult tápellátáshoz összeszerelés, forrasztás vagy szabadon lévő vezetékek közben. Bármilyen beavatkozás előtt mindig ellenőrizze, hogy a modul feszültségmentes-e.
Ne üzemeltesse a modult a lámpatesten kívül vagy érintésvédelem nélkül. Működés közben veszélyes alkatrészek lehetnek hálózati feszültség alatt a panelen.
Gondoskodjon a tápvezetékek megfelelő szigeteléséről és mechanikai rögzítéséről. A laza vezeték vagy a nem megfelelő szigetelés rövidzárlatot, túlmelegedést vagy sérülést okozhat.
Ne telepítse a modult vizes, páralecsapódásos vagy magas páratartalmú környezetbe, kivéve, ha a lámpatest kialakítása megfelelő védelmet biztosít.
Ne takarja le a modult hőszigetelő anyaggal, és ne lépje túl a lámpatest terve által megadott hőmérsékleti határértékeket; a túlzott hőmérséklet lerövidíti az élettartamot és növeli a meghibásodás kockázatát.
Ha a nyomtatott áramköri lap, a LED-ek, a forrasztóhelyek vagy a szigetelés sérült, ne használja tovább a modult.
