Descrizione
Okrúhly LED modul pre sieťové napájanie 220240 V AC je určený pre kompaktné svietidlá a svetelné aplikácie, kde je požadovaná jednoduchá integrácia na dosku plošného spoja. Modul je dostupný vo viacerých farebných variantoch svetla (zelená, červená, modrá).
Technické špecifikácie
Kód produktu: AM1911
Menovitý príkon: 3 W
Napájanie: 220240 V AC
Typ LED: 2835 SMD
Počet LED: 10
Vonkajší priemer: 34 mm
Uhol svitu: 120 130°
Svietivosť: 270300 lm
Varianty farby svetla: zelená, červená, modrá
Funkcie a vlastnosti
Kompaktné kruhové prevedenie vhodné na integráciu do malých svietidiel
Široký vyžarovací uhol pre rovnomerné osvetlenie v rámci svietidla
Osadenie SMD LED 2835 pre štandardnú montáž na PCB
Napájanie priamo zo siete 220240 V AC (podľa prevedenia modulu)
Ideálne pre
Indikačné a signálne svietidlá (podľa zvolenej farby svetla)
Vstavané a dekoratívne svietidlá s obmedzeným priestorom
Servisné výmeny LED modulov vo svietidlách kompatibilných rozmerom a napájaním
Prototypy a zákazkové konštrukcie svietidiel s napájaním zo siete
Obsah balenia

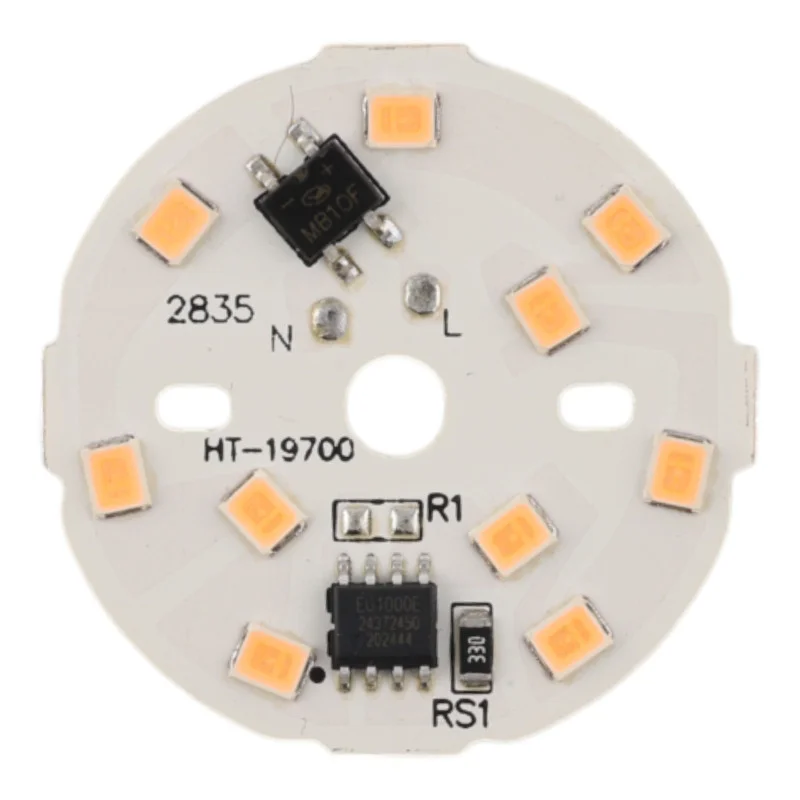

1x LED modul okrúhly Ø34 mm
Vodiče ani svorkovnice nie sú súčasťou balenia
Prečo zvoliť tento produkt
Definované základné parametre pre návrh a integráciu (napätie, príkon, rozmer, uhol, svietivosť)
Viac farebných variantov pre odlišné aplikačné požiadavky
Jednoduché mechanické začlenenie vďaka kruhovému formátu
Pokyny na inštaláciu a prevádzku
Modul neobsahuje vodiče ani svorkovnicu; prívodné vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu.
Pred spájkovaním overte polaritu/označenie pripojovacích bodov na module a použite vodiče so zodpovedajúcou teplotnou odolnosťou izolácie.
Pri montáži zaistite pevné uchytenie modulu tak, aby nedochádzalo k mechanickému namáhaniu spájkovaných spojov.
Po inštalácii vykonajte kontrolu elektrickej pevnosti a izolačných vzdialeností v rámci celého svietidla podľa požiadaviek pre sieťové napätie.
Pre správnu funkciu je nutné zaistiť zodpovedajúci odvod tepla v rámci konštrukcie svietidla.
Bezpečnostné upozornenie
Modul je určený na napájanie 220240 V AC. Ide o nebezpečné sieťové napätie, ktoré môže spôsobiť úraz elektrickým prúdom, popálenie alebo požiar.
Inštaláciu, zapojenie a servis vykonávajte iba pri odpojenom napájaní a po overení neprítomnosti napätia.
Montáž a pripojenie odporúčame zveriť kvalifikovanej osobe so znalosťou práce na zariadeniach nízkeho napätia podľa platných predpisov.
LED modul musí byť prevádzkovaný v elektricky bezpečnom kryte/svietidle, ktoré zaisťuje ochranu pred dotykom živých častí.
Neprevádzkujte modul s poškodenou doskou plošného spoja, uvoľnenými súčiastkami alebo s viditeľnými známkami prehriatia.
Pri spájkovaní dbajte na to, aby nedošlo k premosteniu vodivých ciest, vzniku studených spojov alebo mechanickému poškodeniu plôšok; po spájkovaní skontrolujte kvalitu spojov.
Zaistite dostatočné izolačné vzdialenosti, mechanické odľahčenie prívodných vodičov a ochranu proti vytrhnutiu vodičov zo spájkovaných bodov.
Neumiestňujte modul do prostredia s rizikom kontaktu s vodou alebo kondenzáciou, pokiaľ nie je v rámci svietidla zaistená zodpovedajúca ochrana.
Po dokončení montáže vykonajte kontrolu funkcie a bezpečnosti celého zariadenia; pri akýchkoľvek neštandardných prejavoch (zápach, dym, nadmerné zahrievanie) zariadenie ihneď odpojte od siete.
