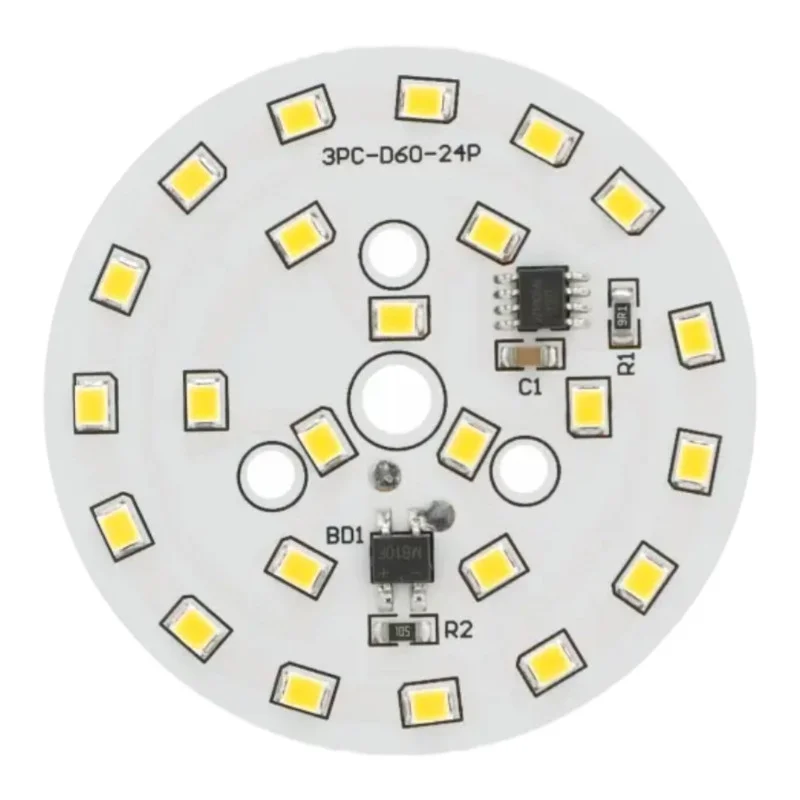

Okrúhly LED modul pre priame napájanie zo siete AC je určený na opravy a výrobu svietidiel, kde je požadovaná kompaktná kruhová doska plošného spoja a široký vyžarovací uhol. Modul je dostupný vo variantoch farby svetla teplá biela alebo studená biela.
Technické špecifikácie
Typ LED: 2835 SMD
Počet LED: 24
Menovitý príkon: 9 W
Napájanie: 170275 V AC (priame napájanie zo siete)
Vonkajší priemer: 60 mm
Uhol svitu: 120 130°
Svietivosť: 720810 lm
Farba svetla (varianty): teplá biela (30003500 K), studená biela (60006500 K)
Funkcie a vlastnosti
Kruhové prevedenie pre montáž do kompaktných svietidiel a svetelných zdrojov
Široký vyžarovací uhol vhodný na plošné osvetlenie
Napájanie priamo z AC bez externého nízkonapäťového zdroja (podľa konštrukcie modulu)
Osadenie SMD LED pre rovnomerné rozloženie svetla na ploche modulu
Ideálne pre
Opravy a repase svietidiel s kruhovým LED modulom Ø60 mm
DIY a prototypové konštrukcie sieťových LED svietidiel
Stropné a nástenné svietidlá s difúzorom a dostatočným priestorom na izoláciu a chladenie
Obsah balenia
1x LED modul okrúhly Ø60 mm
Vodiče ani svorkovnice nie sú súčasťou balenia
Prečo zvoliť tento produkt
Jasne definované elektrické a optické parametre pre návrh a servis svietidiel
Kompaktný rozmer Ø60 mm pri zachovaní širokého uhla svitu
Možnosť voľby teploty chromatičnosti podľa aplikácie
Pokyny na inštaláciu a prevádzku
Dôležité: Modul neobsahuje vodiče ani svorkovnicu; prívodné vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu.
Pred spájkovaním odpojte napájanie a overte neprítomnosť napätia.
Použite vodiče so zodpovedajúcou izoláciou pre sieťové napätie a zaistite odľahčenie ťahu, aby sa mechanické namáhanie neprenášalo na spájkované spoje.
Po montáži zaistite, aby sa žiadna vodivá časť modulu nemohla dotknúť kovových častí svietidla bez zodpovedajúcej izolácie.
Modul inštalujte do svietidla tak, aby bolo zaistené dostatočné chladenie a neboli prekročené prevádzkové podmienky dané konštrukciou svietidla.
Bezpečnostné upozornenie
Upozornenie: Modul je napájaný sieťovým napätím 170275 V AC. Nesprávna manipulácia môže viesť k úrazu elektrickým prúdom, vzniku požiaru alebo poškodeniu zariadenia.
Inštaláciu a servis vykonávajte iba pri odpojenom napájaní; po odpojení vyčkajte na vybitie prípadných súčastí v obvode a vždy overte beznapäťový stav meraním.
Modul neprevádzkujte mimo uzavretého svietidla alebo bez zaistenia krytia, ktoré zabráni dotyku živých častí.
Zaistite dostatočné izolačné vzdialenosti a mechanické upevnenie; nepripustite kontakt s vodivými časťami, skrutkami alebo hranami, ktoré môžu poškodiť izoláciu vodičov.
Používajte iba vodiče a spájkovací materiál vhodné pre sieťové aplikácie; po spájkovaní skontrolujte kvalitu spojov a neprítomnosť skratov.
Neprevádzkujte modul v prostredí so zvýšenou vlhkosťou alebo tam, kde môže dôjsť ku kondenzácii, pokiaľ konštrukcia svietidla nezaisťuje zodpovedajúcu ochranu.
V prípade poškodenia dosky, LED, spájkovacích plôšok alebo izolácie vodičov modul ďalej nepoužívajte.
