Descrizione

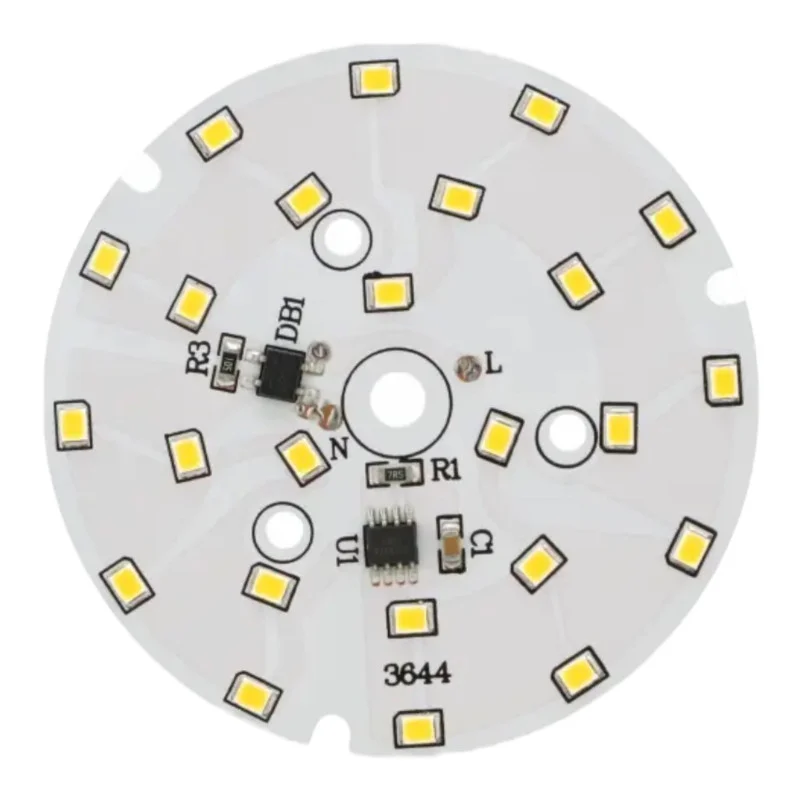

Rundt LED-modul til direkte brug i lysnettet. Takket være dens kompakte diameter på 74 mm er det velegnet til reparation og produktion af lysnettet, hvor der kræves enkel integration af LED-printkortet og en bred strålevinkel.
Tekniske specifikationer
Kode: AM9702
Strømforbrug: 12 W
Strømforsyning: 170-275V AC
LED-type: SMD 2835
Antal LED’er: 24
Ydre diameter: 74 mm
Strålevinkel: 120130°
Lysstyrke: 9601080 lm
Lysfarve (varianter): varm hvid (3000-3500 K), kold hvid (6000-6500 K)
Funktioner og egenskaber
LED-modul på printkort til montering i armaturer
Bred strålevinkel egnet til område- og diffus belysning
Mulighed for at vælge farvetemperatur i henhold til produktvariant
Vigtigt: Modulet indeholder ikke ledninger eller en klemrække; ledningerne skal loddes direkte til LED-modulets printkort.
Ideel til
Reparation og eftersyn af lysnettetdrevne armaturer
Indbyggede og loftslamper med begrænset plads (Ø74 mm)
Tekniske armaturer, værksteds- og forsyningsbelysning
Produktion af prototyper og specialarmaturer
Pakkens indhold
1× LED-modul rundt Ø74 mm
Hvorfor vælge dette produkt?
Definerede elektriske parametre for netstrømforsyning i området 170-275 V AC
Kompakt størrelse og standard SMD 2835-montering til almindelige belysningsapplikationer
Bred strålevinkel for jævn lysfordeling
Mulighed for at vælge varm eller kold hvid i henhold til anvendelseskravene
Installations- og betjeningsvejledning
Installer modulet på et mekanisk fast og termisk egnet underlag; ved design af armaturet er det nødvendigt at sikre varmeafledning i henhold til strukturen og driftsforholdene.
Tilslut ledningerne ved at lodde dem til de dertil indrettede punkter på printkortet; brug ledninger med passende isolering til netspændingen.
Før installation skal armaturets pladsmuligheder (diameter 74 mm) kontrolleres, og modulet skal undgås i kontakt med ledende dele uden isolering.
Efter installationen skal den mekaniske fastgørelse, isolering og funktion kontrolleres, inden den tages i brug permanent.
Sikkerhedsmeddelelse
Produktet er designet til netstrøm; det fungerer med farlige spændinger i området 170-275 V AC. Forkert håndtering kan resultere i elektrisk stød, forbrændinger eller brand.
Udfør kun alt ledningsførings- og installationsarbejde med strømforsyningen afbrudt og efter at have kontrolleret, at enheden er spændingsløs.
Installation og service skal udføres af en kvalificeret person med kendskab til arbejde med elektrisk lavspændingsudstyr.
Tænd ikke modulet uden for armaturet eller uden tilstrækkelig mekanisk beskyttelse; det er nødvendigt at undgå at berøre strømførende dele og loddepunkter.
Modulet indeholder ingen ledninger eller en klemrække; forkert lodning eller utilstrækkelig isolering af forbindelserne kan forårsage kortslutning, overophedning eller elektrisk stød.
Sørg for tilstrækkelig isolationsafstand og mekanisk aflastning af de tilsluttede ledninger for at forhindre løsning af loddesamlinger.
Brug ikke modulet i miljøer med høj luftfugtighed eller på steder, hvor der kan opstå kondens, medmindre armaturets design yder tilstrækkelig beskyttelse.
Modulet må ikke dækkes med varmeisoleringsmaterialer, og varmeafledningen må ikke begrænses; for høj temperatur kan føre til forkortet levetid eller svigt.
Hvis der er nogen skader på kortet, LED’erne eller ledningerne, må modulet ikke bruges yderligere, og det må ikke længere bruges.
