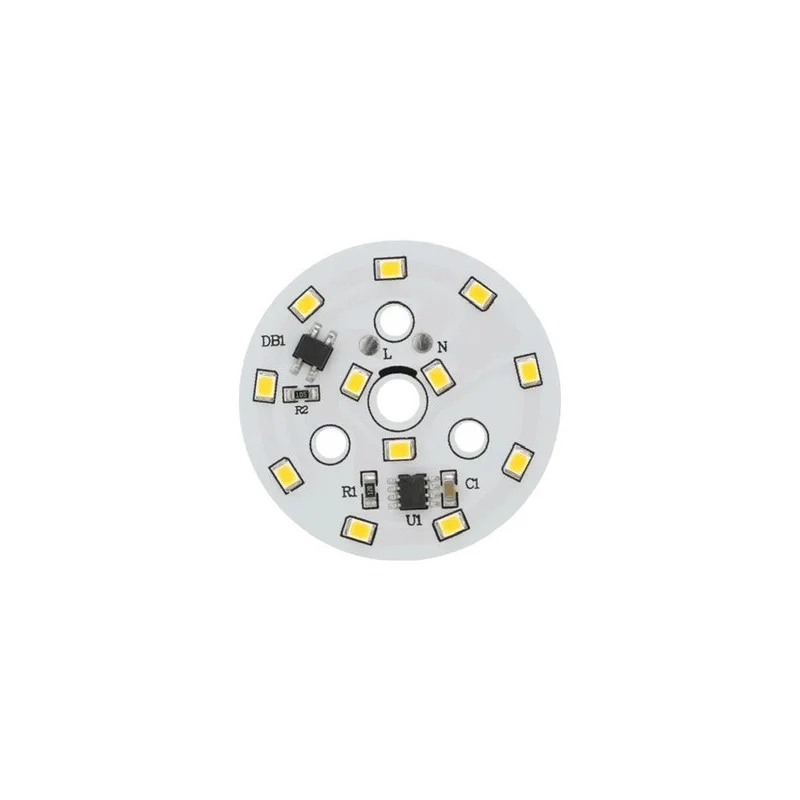

Rundt LED-modul til direkte strømforsyning fra 220-240V AC. Det er beregnet til reparation og produktion af armaturer, hvor der kræves en kompakt lysenhed med printkort og bred strålevinkel. Modulet fås i farvetemperaturvarianter for varm og kold hvid.
Tekniske specifikationer
Strømforbrug: 7 W
Strømforsyning: 220-240V AC
LED-type: SMD 2835
Antal LED’er: 12
Modulets ydre diameter: 50 mm
Strålevinkel: 120130°
Lysstrøm: 530600 lm
Levetid: 10.000 timer
Lysfarvemuligheder: varm hvid (3000-3500 K), kold hvid (6000-6500 K)
Funktioner og egenskaber
Kompakt cirkulært design egnet til integration i armaturer med begrænset plads
Direkte strømforsyning fra 220-240 V AC-net uden ekstern DC-kilde
Bred strålevinkel egnet til områdebelysning
SMD 2835 LED-enhed til generelle belysningsapplikationer
Ideel til
Reparation og eftersyn af netværks-LED-armaturer
Produktion af simple armaturer med direkte strømforsyning fra elnettet
Loft- og væglamper med et cirkulært lysmodul
Teknisk belysning og brugsbelysning i interiøret
Pakkens indhold
1× LED-modul rundt Ø50 mm
Ledninger og klemrækker er ikke inkluderet i pakken.
Hvorfor vælge dette produkt?
Klart definerede parametre for design og udskiftning af lysmoduler
Mulighed for at vælge farvetemperatur i henhold til applikationens krav
Standard LED-type (SMD 2835) og kompakt størrelse Ø50 mm
Velegnet løsning til servicebrug og stykproduktion af armaturer
Installations- og betjeningsvejledning
Modulet indeholder ingen ledninger eller en klemrække; ledningerne skal loddes direkte til LED-modulets printkort.
Før lodning skal polariteten/markeringen af tilslutningspunkterne på printkortet kontrolleres, og der skal anvendes ledninger med passende isolering til netspændingen.
Installer modulet på et egnet underlag med hensyn til varmeafledning; sørg for tilstrækkelig varmeisolering og ventilation i henhold til konstruktionen ved design af armaturet.
Efter installationen skal den mekaniske fastgørelse, den elektriske isolering og trækaflastningen af forsyningsledningerne kontrolleres.
Må kun anvendes i et lukket armatur eller i en struktur, der forhindrer utilsigtet kontakt med strømførende dele.
Sikkerhedsmeddelelse
Modulet er designet til en strømforsyning på 220-240 V AC; dette er en farlig netspænding med risiko for elektrisk stød, forbrændinger eller brand.
Udfør kun installation og service med strømmen afbrudt og efter at have verificeret, at der ikke er spænding på ledningerne.
Vi anbefaler, at installation og tilslutning overlades til en person med passende elektriske kvalifikationer og kendskab til arbejde med netspænding.
Brug ikke modulet uden for armaturet uden berøringsbeskyttelse; der kan være strømførende dele på printpladen.
Brug korrekt værktøj og procedurer ved lodning; forkert lodning kan føre til overophedning af forbindelserne, kortslutninger eller løse ledninger.
Sørg for tilstrækkelig isolationsafstand, mekanisk aflastning af ledningerne og beskyttelse mod vibrationer; en løs ledning kan forårsage kortslutning eller personskade.
Installer ikke modulet i et miljø med vand eller høj luftfugtighed, medmindre hele armaturstrukturen er designet til de givne forhold.
Modulet må ikke dækkes med varmeisoleringsmaterialer, og varmeafledningen må ikke begrænses; for høj temperatur forkorter levetiden og øger risikoen for fejl.
Hvis printkortet, LED’en eller forsyningstilslutningerne er beskadiget, må modulet ikke anvendes yderligere, og det må ikke længere bruges.
