Descrizione

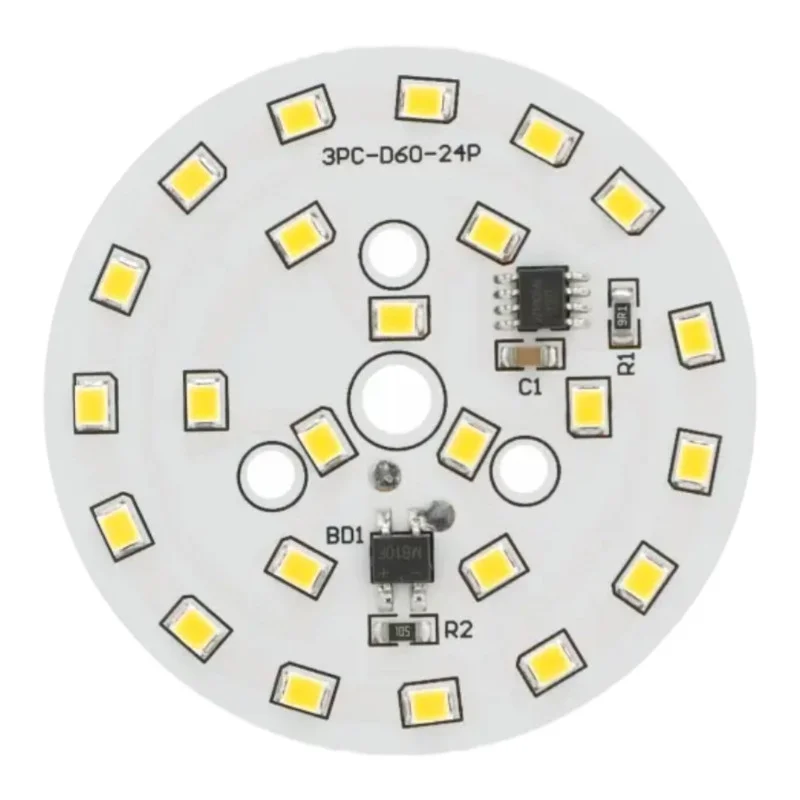

Okrugli LED modul za izravno AC napajanje dizajniran je za popravak i proizvodnju rasvjetnih tijela gdje je potrebna kompaktna okrugla tiskana ploča i širok kut snopa. Modul je dostupan u toplo bijeloj ili hladno bijeloj boji svjetla.
Tehničke specifikacije
Vrsta LED diode: 2835 SMD
Broj LED dioda: 24
Nazivna potrošnja energije: 9 W
Napajanje: 170-275 V AC (izravno napajanje iz mreže)
Vanjski promjer: 60 mm
Kut snopa: 120130°
Svjetlosni intenzitet: 720810 lm
Boja svjetla (varijante): toplo bijela (30003500 K), hladno bijela (60006500 K)
Funkcije i značajke
Kružni dizajn za ugradnju u kompaktne svjetiljke i izvore svjetlosti
Široki kut snopa pogodan za osvjetljavanje prostora
Napajanje izravno iz izmjenične struje bez vanjskog niskonaponskog izvora (ovisno o dizajnu modula)
Ugradnja SMD LED dioda za ravnomjernu raspodjelu svjetlosti po površini modula
Idealno za
Popravci i remont svjetiljki s kružnim LED modulom Ø60 mm
DIY i prototipni dizajni umreženih LED svjetiljki
Stropne i zidne svjetiljke s difuzorom i dovoljno prostora za izolaciju i hlađenje
Sadržaj paketa
1x okrugli LED modul Ø60 mm
Žice i terminalni blokovi nisu uključeni u paket.
Zašto odabrati ovaj proizvod?
Jasno definirani električni i optički parametri za dizajn i servis rasvjetnih tijela
Kompaktna veličina od Ø60 mm uz održavanje širokog kuta snopa
Mogućnost odabira temperature boje prema primjeni
Upute za instalaciju i uporabu
Važno: Modul ne sadrži žice ili priključni blok; priključne žice moraju se izravno zalemiti na tiskanu ploču LED modula.
Prije lemljenja, isključite napajanje i provjerite da nema napona.
Koristite žice s odgovarajućom izolacijom za mrežni napon i osigurajte rasterećenje od vlačne sile kako biste spriječili prijenos mehaničkog naprezanja na lemljene spojeve.
Nakon ugradnje, provjerite da nijedan vodljivi dio modula ne može dodirivati metalne dijelove svjetiljke bez odgovarajuće izolacije.
Modul ugradite u svjetiljku na način da se osigura dovoljno hlađenje i da se ne prekorače radni uvjeti zadani dizajnom svjetiljke.
Sigurnosna obavijest
Upozorenje: Modul se napaja mrežnim naponom od 170275 V AC. Nepravilno rukovanje može uzrokovati strujni udar, požar ili oštećenje uređaja.
Instalaciju i servisiranje provodite samo uz isključeno napajanje; nakon isključenja pričekajte da se sve komponente u strujnom krugu isprazne i uvijek mjerenjem provjerite stanje bez napona.
Ne koristite modul izvan zatvorene svjetiljke ili bez poklopca koji sprječava kontakt s dijelovima pod naponom.
Osigurajte dovoljne izolacijske udaljenosti i mehaničko pričvršćivanje; ne dopustite kontakt s vodljivim dijelovima, vijcima ili rubovima koji mogu oštetiti izolaciju žica.
Koristite samo žice i materijal za lemljenje prikladan za mrežne primjene; nakon lemljenja provjerite kvalitetu spojeva i odsutnost kratkih spojeva.
Ne koristite modul u okruženjima s visokom vlagom ili gdje može doći do kondenzacije, osim ako dizajn svjetiljke ne pruža odgovarajuću zaštitu.
Ako su ploča, LED diode, lemne pločice ili izolacija žice oštećeni, modul više ne koristite.
