Descrizione

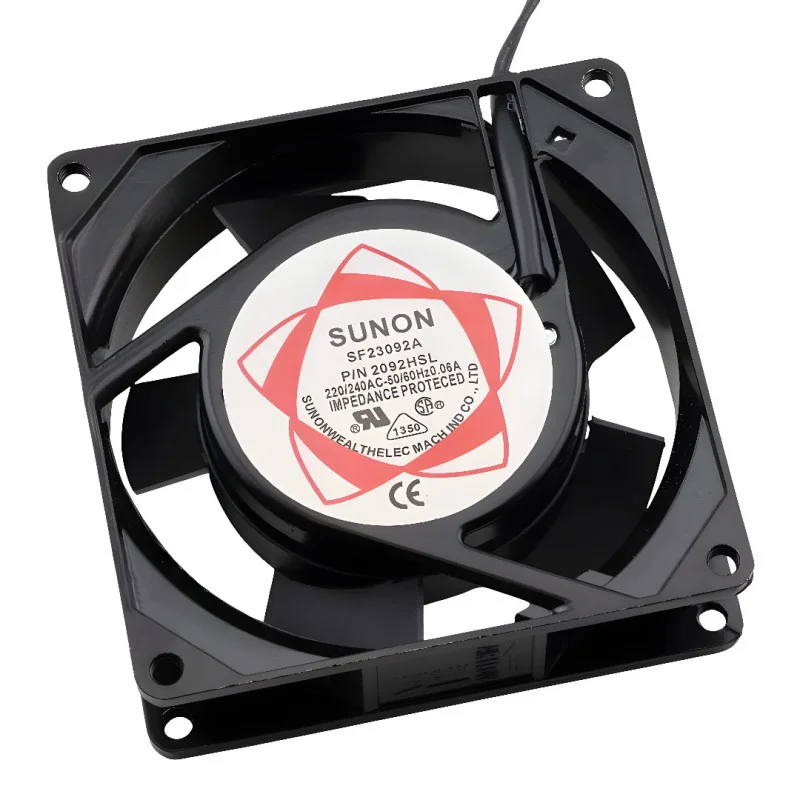

Der Axiallüfter SF23092A (Art.-Nr. N2092HSL) dient der Zwangskühlung von netzbetriebenen elektronischen Geräten und Schalttafeln. Dank des 220240-V-Wechselstromnetzteils eignet er sich für Anwendungen, bei denen keine Hilfsgleichspannung verfügbar ist und ein stabiler Luftstrom in kompakten Abmessungen von 92 × 92 × 25 mm erforderlich ist.
Technische Spezifikationen
Modell: SF23092A (P/N N2092HSL)
Typ: Axiallüfter
Versorgungsspannung: Wechselstrom 220-240 V
Betriebsspannung: 220 V (Bereich 185245 V)
Netzfrequenz: 50/60 Hz
Abmessungen: 92 × 92 × 25 mm
Leistungsaufnahme: 13/11 W (50/60 Hz)
Drehzahl: 2250/2750 U/min (50/60 Hz)
Luftdurchsatz: 29/36 CFM
Geräuschpegel: 32/37 dB(A)
Gewicht: 280 g
Lager: Doppelkugellager
Rahmen: Aluminiumlegierung (Guss), schwarz lackiert, korrosions- und feuchtigkeitsbeständig
Laufrad: spritzgegossen, PBT + 30 % Glasfaser, VO (selbstverlöschende Ausführung)
Wicklungsisolierung: Lackdraht, Temperaturklasse B (120 °C)
Isolationswiderstand:> 500 M
Elektrische Festigkeitsprüfung: 1500 V / 1 min, Leckstrom 0,5 mA
Umgebungstemperatur (laut Dokumenten): -50 °C
Funktionen und Merkmale
Stromversorgung direkt über Wechselstrom 220-240 V für Standard-Industrieanlagen
Doppelkugellager für Langzeitbetrieb und höhere mechanische Belastbarkeit
Kompakte Abmessungen von 92 × 92 × 25 mm für den Einbau in Schaltschränke und Geräte mit begrenztem Platzangebot
Rahmen aus Aluminiumlegierung mit Oberflächenbehandlung für erhöhte Beständigkeit gegen Feuchtigkeit und Korrosion
Klingenmaterial PBT mit Glasfaser und selbstverlöschender Klassifizierung (VO gemäß Dokumenten)
Ideal für
Kühlung von Schalttafeln, Stromversorgungen und industriellen Steuerungssystemen
Belüftung von Elektronikschränken und netzbetriebenen Instrumentenkästen
Kühlung von Leistungselektronik, Umrichtern, USV-Anlagen und Laborgeräten
Allgemeine Zwangsluftströmung in technischen Anwendungen
Packungsinhalt
1× Axiallüfter SF23092A (P/N N2092HSL)
Warum sollten Sie sich für dieses Produkt entscheiden?
Aus den Unterlagen ableitbare Parameter: Abmessungen 92 × 92 × 25 mm, Wechselstrom 220240 V, 50/60 Hz, Durchflussrate und Geräuschpegel
Durch die AC-Ausführung entfällt die Notwendigkeit eines separaten DC-Netzteils.
Die Konstruktion mit Aluminiumrahmen und Kugellagern eignet sich für den kontinuierlichen technischen Betrieb.
Die vom Hersteller angegebenen elektrischen Festigkeits- und Isolationsparameter unterstützen den Einsatz in Netzwerkanwendungen.
Installations- und Bedienungsanleitung
Beachten Sie während der Installation die Richtung des Luftstroms entsprechend der Ausrichtung des Lüfters im Gerät.
Sorgen Sie für ausreichenden Leiterquerschnitt und mechanische Entlastung der Zuleitung, um eine Belastung der Klemmen/Anschlüsse zu vermeiden.
Für einen stabilen Betrieb beachten Sie bitte den angegebenen Versorgungsspannungsbereich und die Netzfrequenz von 50/60 Hz.
In staubigen Umgebungen empfehlen wir die Verwendung eines Filtergitters und regelmäßige Wartung, um den Luftdurchsatz aufrechtzuerhalten.
Sicherheitshinweis
Das Produkt wird mit Wechselstrom 220240 V betrieben. Installation und Wartung dürfen nur bei getrennter Stromversorgung und gemäß den geltenden Normen durchgeführt werden.
Rotierende Teile dürfen nicht berührt werden; falls der Lüfter zugänglich ist, sollte während der Montage ein geeignetes Schutzgitter verwendet werden.
Verwenden Sie den Ventilator nicht, wenn das Netzkabel, der Rahmen oder das Laufrad beschädigt ist.
