Descrizione

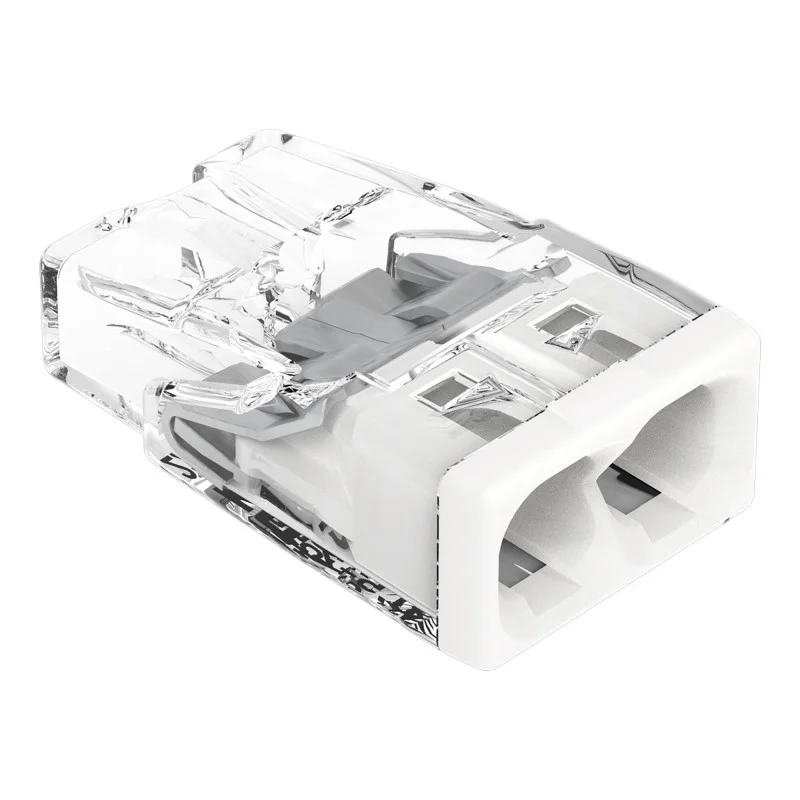

WAGO 2273-202 -asennusliitintä käytetään kahden kiinteän johtimen liittämiseen suoraan koskettimeen. Se on tarkoitettu sähköasennuskäyttöön paikoissa, joissa tarvitaan nopeaa, kompaktia ja selkeää johtimien liitäntää ilman ruuviliitoksia. Myydään yhdessä kappaleessa.
Tekniset tiedot
Malli: WAGO 2273-202
Liitäntätekniikan tyyppi: TYÖNTÖJOHTO
Liitäntäpisteiden lukumäärä: 2
Potentiaalien lukumäärä: 1
Suunniteltu kiinteille johtimille
Johtimen poikkileikkausalue: 0,52,5 mm²
Johtimen kuorintapituus: 11 mm
Liitäntäsuunta: sivusuunnassa
Nimellisjännite: 450 V
Nimellisvirta: 24 A
Suunnittelujännite: 4 kV
Ylijänniteluokka: II
Saastetaso: 2
Ympäristön lämpötila käytön aikana: jopa +60 °C
Jatkuva käyttölämpötila: 105 °C
Lämpötilamerkintä standardin EN 60998 mukaisesti: T60
Rungon väri: läpinäkyvä
Kotelon väri: valkoinen
Eristysmateriaali: polykarbonaatti (PC)
Paloluokka UL94:n mukaan: V2
Kontaktimateriaali: elektrolyyttinen kupari
Kosketuspinta: tina
Kiinnitysjousen materiaali: krominikkelijousiteräs (CrNi)
Mitat: 10 x 5,8 x 16,7 mm
Paino: 0,7 g
Toiminnot ja ominaisuudet
Ruuviton johdinliitäntä suoralla asennuksella.
Kompakti muotoilu mahdollistaa käytön rajoitetussa asennuskotelossa.
Läpinäkyvä runko mahdollistaa johdon sisäänviennin visuaalisen tarkastuksen.
Liitin on tarkoitettu kiinteiden johtimien kytkemiseen.
Rakenne tukee nopeaa kokoonpanoa ilman työkaluja johtoja kytkettäessä.
Ihanteellinen
Kotitalouksien ja teollisuuden sähköasennukset.
Kiinteiden johtojen kytkeminen asennus- ja kytkentärasioissa.
Kiinteiden linjojen korjaukset ja muutokset.
Asennukset, joissa vaaditaan kahden johtimen kompakti liitäntä.
Pakkauksen sisältö
1 kpl asennusliittimiä WAGO 2273-202
Miksi valita tämä tuote?
Selkeästi määritelty liitäntäpisteiden määrä ja määritelty johtimien poikkileikkausten alue.
Kompaktit mitat mahdollistavat asennuksen rajoitettuun tilaan.
Läpinäkyvä muotoilu langan oikean asettamisen tarkistamiseksi.
PUSH WIRE -tekniikka ilman ruuviliitoksia.
Todistetut sähkö- ja lämpötilaparametrit asennusta varten.
Asennus- ja käyttöohjeet
Poista johdosta kuorta 11 mm ennen kytkentää.
Liitin on suunniteltu umpijohtimille määritellyn poikkipinta-alueen sisällä.
Työnnä johto suoraan liittimeen, kunnes se pysähtyy.
Suorita asennus vain, kun virtalähde on irrotettu.
Turvallisuushuomautus
Tuote on tarkoitettu sähköasennuksiin, ja sen väärä käyttö voi aiheuttaa sähköiskun tai oikosulun.
Suorita asennus vain jännitteettömään johtoon.
Noudata määrättyä poikkileikkausaluetta ja kuorinta-aineen pituutta.
Älä käytä vaurioitunutta liitintä tai johtoja, joissa on vaurioitunut eristys.
Kiinteiden sähköasennusten asennuksen saa suorittaa vain pätevä henkilö.
