Descrizione

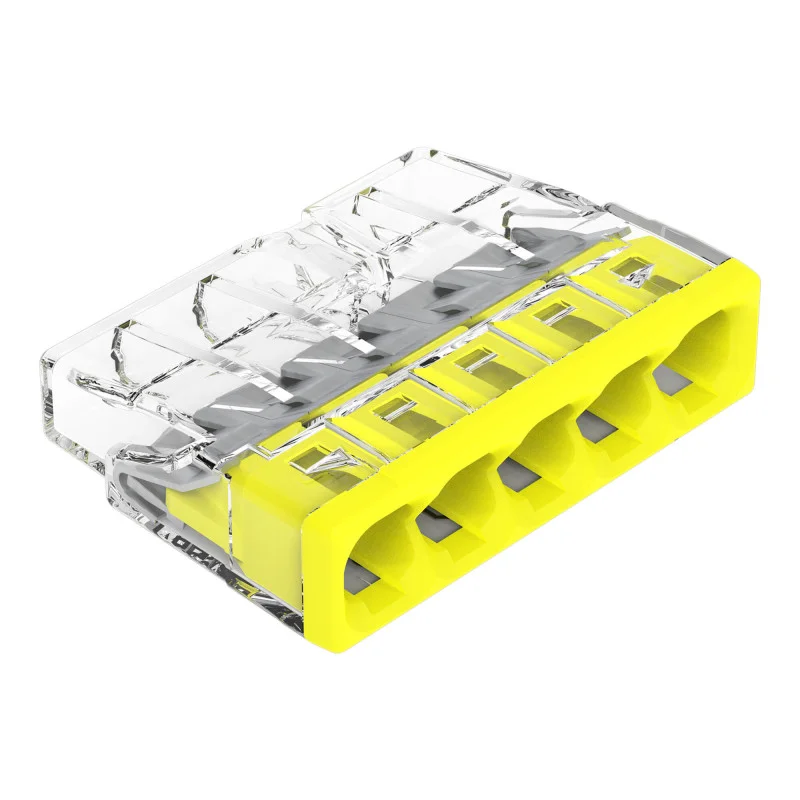

WAGO 2273 -sarjan asennusliitin on suunniteltu umpijohtimien liittämiseen suoraan koskettimeen. Viiden liitäntäpisteen ansiosta johtimet voidaan haaroittaa nopeasti ja selkeästi asennuskoteloissa ja muissa rajoitetusti sijaitsevissa tiloissa. Myydään yhdessä kappaleessa.
Tekniset tiedot
Valmistaja: WAGO
Sarja: 2273
Liitäntätekniikan tyyppi: TYÖNTÖJOHTO
Liitäntäpisteiden lukumäärä: 5
Potentiaalien lukumäärä: 1
Suunniteltu kiinteille johtimille
Johtimen poikkileikkausalue: 0,52,5 mm2
Johdinkoko: 2016 AWG
Liitettävät johtimet: kupari, alumiini
Ohjausmenetelmä: suora lisäys
Kuorintapituus: 11 mm
Liitäntäsuunta: sivusuunnassa
Nimellisjännite: 450 V
Nimellisvirta: 24 A
Suositeltu ylijännite: 4 kV
Ylijänniteluokka: II
Ympäristön lämpötila käytön aikana: +60 °C
Jatkuva käyttölämpötila: 105 °C
Lämpötilamerkintä standardin EN 60998 mukaisesti: T60
Eristysmateriaali: polykarbonaatti (PC)
Kotelon väri: läpinäkyvä
Kannen väri: keltainen
Mitat: 22 x 5,8 x 16,7 mm
Paino: 1,6 g
Tuotenumero: 4698551
Toiminnot ja ominaisuudet
Kompakti liitin sähköasennusten kiinteille johtimille.
Johdinliitäntä tehdään suoraan johtoon ilman työkaluja.
Läpinäkyvä kotelo mahdollistaa johdon sisäänviennin silmämääräisen tarkastuksen.
Yksipotentiaalinen suunnittelu viiden johtimen kytkemiseen yhteen solmuun.
Testireikä mahdollistaa sähköisten testien suorittamisen asennetussa tilassa.
Rakenne soveltuu käytettäväksi asennusrasioissa, joissa on rajoitetusti tilaa.
Ihanteellinen
Kiinteiden johtojen kytkeminen kotitalouksien ja teollisuuden sähköasennuksissa.
Johtojen haaroitus asennus- ja kytkentärasioissa.
Kiinteiden sähkönjakelujärjestelmien asennus, huolto ja muutostyöt.
Sovellukset, joissa tarvitaan useiden johtimien nopeaa ja selkeää liitäntää.
Pakkauksen sisältö
1 x WAGO 2273 asennusliitin, 5-napainen
Miksi valita tämä tuote?
Luetellut sähkö- ja lämpötilaparametrit on määritelty asennuskäyttöön.
Viisinapainen rakenne mahdollistaa useiden kiinteiden johtimien kytkemisen yhteen kompaktiin elementtiin.
PUSH WIRE -liitäntä yksinkertaistaa asennusta ja lyhentää johdotusaikaa.
Läpinäkyvän rungon ansiosta on helppo tarkistaa, että lanka on asetettu oikein.
Kompaktit mitat mahdollistavat käytön ahtaissa asennustiloissa.
Asennus- ja käyttöohjeet
Ennen johdon asettamista, kuori se 11 mm:n pituudelta.
Liitin on suunniteltu umpijohtimille määritellyn poikkipinta-alueen sisällä.
Työnnä lanka suoraan sopivaan reikään, kunnes se pysähtyy.
Irrottaessasi löysää johtoa vetämällä ja kääntämällä sitä vuorotellen vasemmalle ja oikealle.
Noudata tuotteen nimellisarvoja sähkö- ja lämpötilaparametreissa.
Turvallisuushuomautus
Tuote on tarkoitettu sähköasennuksiin. Virheellinen käyttö tai kytkentä voi aiheuttaa sähköiskun, oikosulun tai liitännän ylikuumenemisen.
Katkaise aina virta ennen kokoamista, purkamista tai tarkastusta.
Käytä vain oikean tyyppisiä ja poikkileikkaukseltaan sopivia johtoja.
Kiinteiden sähköasennusten asennuksen saa suorittaa ainoastaan henkilö, jolla on asianmukaiset sähköalan pätevyydet.
Asennuksen jälkeen tarkista johdon oikea kiinnitys ja liitoksen lujuus.
