Descrizione

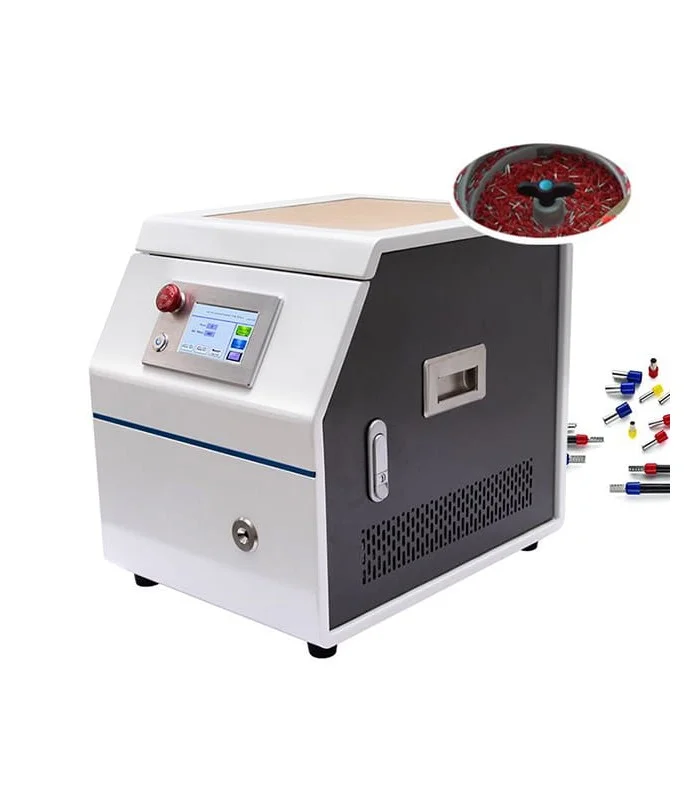

La RBEW5010A è una macchina semiautomatica per la crimpatura di puntalini isolati pensata per linee di cablaggio con requisiti di velocità, ripetibilità e qualità di processo.
Integra interfaccia operatore intuitiva e controlli di processo per standardizzare il risultato anche su volumi elevati.
Come funziona
Loperatore inserisce il cavo spelato nella zona di carico e posiziona il puntalino isolato nellutensile.
La macchina esegue la chiusura controllata del puntalino, monitorando la posizione di crimpatura tramite attuazione a servomotore.
Applicazioni tipiche
1) Cablaggi industriali e civili con terminali isolati.
2) Quadri elettrici, sistemi di automazione e controllo.
3) Assemblaggi per energie rinnovabili (fotovoltaico, storage DC).
4) Reparti di pre-montaggi, postazioni da banco o isole di assemblaggio.
Caratteristiche tecniche
Modello: RBEW5010A
Sezione del cavo (mmq): 0,50 – 4,00 mmq
Sezione del cavo (AWG): 20 – 12 AWG
Max lunghezza di spelatura: 17 mm
Produttività: 900 – 1200 pz/ora
Tempo ciclo di produzione: 2,8s/cavo
Temperatura di lavoro: 10 – 25 °C
Azionamento: servomotore
Pressione dell’aria: 0,6 – 0,8 MPa
Tensione: AC 110/220 V – 50/60 Hz
Interfaccia: pannello digitale
Peso: 40 kg
Dimensioni: 350 × 450 × 400 mm
