Descrizione

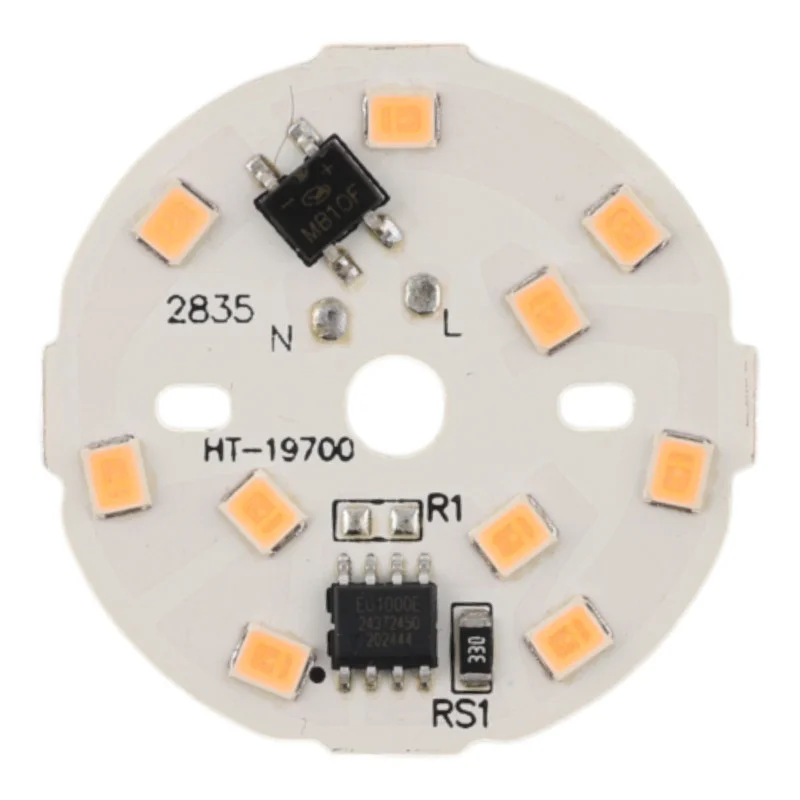

El módulo LED redondo para alimentación de red de 220-240 V CA está diseñado para luminarias compactas y aplicaciones de iluminación que requieren una integración sencilla en una placa de circuito impreso. El módulo está disponible en varios colores de luz (verde, rojo y azul).
Especificaciones técnicas
Código de producto: AM1911
Consumo de energía nominal: 3 W
Alimentación: 220-240 V CA
Tipo de LED: 2835 SMD
Número de LED: 10
Diámetro exterior: 34 mm
Ángulo del haz: 120130°
Intensidad luminosa: 270300 lm
Opciones de color de luz: verde, rojo, azul.
Funciones y características
Diseño circular compacto adecuado para integración en luminarias pequeñas.
Amplio ángulo de haz para una iluminación uniforme dentro de la luminaria.
Montaje de LED SMD 2835 para montaje en PCB estándar
Alimentación directa desde la red de 220240 V CA (según el diseño del módulo)
Ideal para
Luces indicadoras y de señalización (según el color de luz seleccionado)
Iluminación empotrada y decorativa con espacio limitado
Servicio de sustitución de módulos LED en luminarias compatibles en tamaño y alimentación
Prototipos y diseños personalizados de luminarias alimentadas por red eléctrica
Contenido del paquete
1x Módulo LED redondo Ø34 mm
Los cables y bloques de terminales no están incluidos en el paquete.
¿Por qué elegir este producto?
Parámetros básicos definidos para el diseño e integración (voltaje, potencia, tamaño, ángulo, luminosidad)
Múltiples opciones de color para diferentes requisitos de aplicación.
Fácil integración mecánica gracias al formato circular
Instrucciones de instalación y funcionamiento
El módulo no contiene cables ni bloque de terminales; los cables conductores deben soldarse directamente a la placa de circuito impreso del módulo LED.
Antes de soldar, verifique la polaridad/marcado de los puntos de conexión en el módulo y utilice cables con resistencia de temperatura de aislamiento adecuada.
Durante el montaje, asegúrese de que el módulo esté firmemente fijado para que no haya tensión mecánica en las uniones soldadas.
Después de la instalación, verifique la resistencia eléctrica y las distancias de aislamiento dentro de toda la luminaria de acuerdo con los requisitos de la tensión de red.
Para un correcto funcionamiento, es necesario garantizar una adecuada disipación del calor dentro del diseño de la luminaria.
Aviso de seguridad
El módulo está diseñado para una alimentación de 220240 V CA. Esta tensión de red es peligrosa y puede provocar descargas eléctricas, quemaduras o incendios.
Realice la instalación, conexión y servicio únicamente cuando la fuente de alimentación esté desconectada y después de verificar la ausencia de tensión.
Recomendamos que la instalación y conexión sean confiadas a una persona calificada con conocimientos de trabajo con equipos de bajo voltaje de acuerdo con las regulaciones aplicables.
El módulo LED debe utilizarse en un recinto o luminaria eléctricamente seguro que proporcione protección contra el contacto con piezas activas.
No opere un módulo con una placa de circuito dañada, componentes sueltos o signos visibles de sobrecalentamiento.
Al soldar, tenga cuidado de no puentear caminos conductores, uniones frías o daños mecánicos en los pads; verifique la calidad de las conexiones después de soldar.
Asegúrese de que haya distancias de aislamiento suficientes, alivio mecánico de los cables de alimentación y protección contra la extracción de cables de los puntos soldados.
No coloque el módulo en un entorno con riesgo de contacto con agua o condensación a menos que se proporcione una protección adecuada dentro de la luminaria.
Después de completar la instalación, verifique el funcionamiento y la seguridad de todo el dispositivo; si hay algún síntoma inusual (olor, humo, calentamiento excesivo), desconecte inmediatamente el dispositivo de la red eléctrica.
