Descrizione

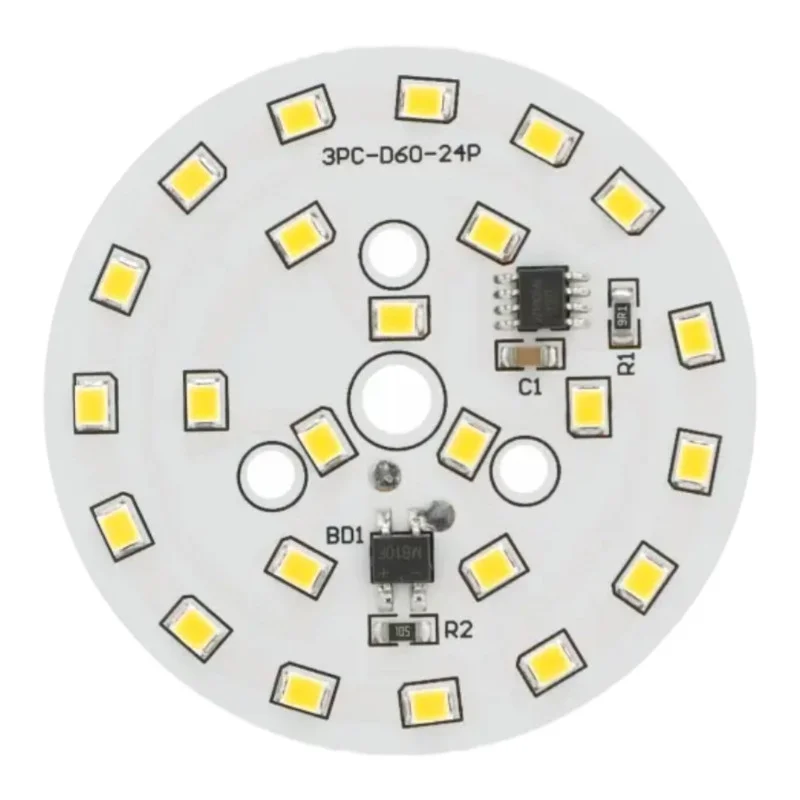

El módulo LED redondo para alimentación directa de CA está diseñado para la reparación y producción de luminarias que requieren una placa de circuito impreso circular compacta y un amplio ángulo de haz. El módulo está disponible en blanco cálido o blanco frío.
Especificaciones técnicas
Tipo de LED: 2835 SMD
Número de LED: 24
Consumo de energía nominal: 9 W
Alimentación: 170-275 V CA (alimentación directa a la red eléctrica)
Diámetro exterior: 60 mm
Ángulo del haz: 120130°
Intensidad luminosa: 720810 lm
Color de la luz (variantes): blanco cálido (30003500 K), blanco frío (60006500 K)
Funciones y características
Diseño circular para instalación en luminarias compactas y fuentes de luz.
Amplio ángulo de haz adecuado para iluminación de áreas.
Alimentación directa desde CA sin fuente externa de bajo voltaje (según el diseño del módulo)
Instalación de LED SMD para una distribución uniforme de la luz en toda la superficie del módulo
Ideal para
Reparación y revisión de luminarias con módulo LED circular Ø60 mm
Diseños DIY y prototipos de luminarias LED en red
Lámparas de techo y pared con difusor y espacio suficiente para aislamiento y refrigeración.
Contenido del paquete
1x Módulo LED redondo Ø60 mm
Los cables y bloques de terminales no están incluidos en el paquete.
¿Por qué elegir este producto?
Parámetros eléctricos y ópticos claramente definidos para el diseño y el servicio de luminarias
Tamaño compacto de Ø60 mm manteniendo un amplio ángulo de haz.
Posibilidad de seleccionar la temperatura del color según la aplicación.
Instrucciones de instalación y funcionamiento
Importante: El módulo no contiene cables ni bloque de terminales; los cables conductores deben soldarse directamente a la placa de circuito impreso del módulo LED.
Antes de soldar, desconecte la fuente de alimentación y verifique que no haya voltaje.
Utilice cables con un aislamiento adecuado para la tensión de la red y que proporcionen alivio de tensión para evitar que la tensión mecánica se transfiera a las uniones soldadas.
Después de la instalación, asegúrese de que ninguna parte conductora del módulo pueda tocar las partes metálicas de la luminaria sin un aislamiento adecuado.
Instalar el módulo en la luminaria de tal manera que se garantice una refrigeración suficiente y no se excedan las condiciones de funcionamiento previstas por el diseño de la luminaria.
Aviso de seguridad
Advertencia: El módulo se alimenta con una tensión de red de 170275 V CA. Una manipulación inadecuada puede provocar descargas eléctricas, incendios o daños en el dispositivo.
Realice la instalación y el servicio únicamente con la fuente de alimentación desconectada; después de la desconexión, espere a que se descarguen todos los componentes del circuito y verifique siempre el estado libre de voltaje mediante medición.
No opere el módulo fuera de una luminaria cerrada o sin proporcionar una cubierta que evite el contacto con partes activas.
Asegúrese de que haya distancias de aislamiento y fijación mecánica suficientes; no permita el contacto con partes conductoras, tornillos o bordes que puedan dañar el aislamiento de los cables.
Utilice únicamente cables y material de soldadura adecuados para aplicaciones de red; después de soldar, verifique la calidad de las conexiones y la ausencia de cortocircuitos.
No opere el módulo en entornos con alta humedad o donde pueda producirse condensación, a menos que el diseño de la luminaria proporcione la protección adecuada.
Si la placa, los LED, las almohadillas de soldadura o el aislamiento del cable están dañados, no utilice más el módulo.
