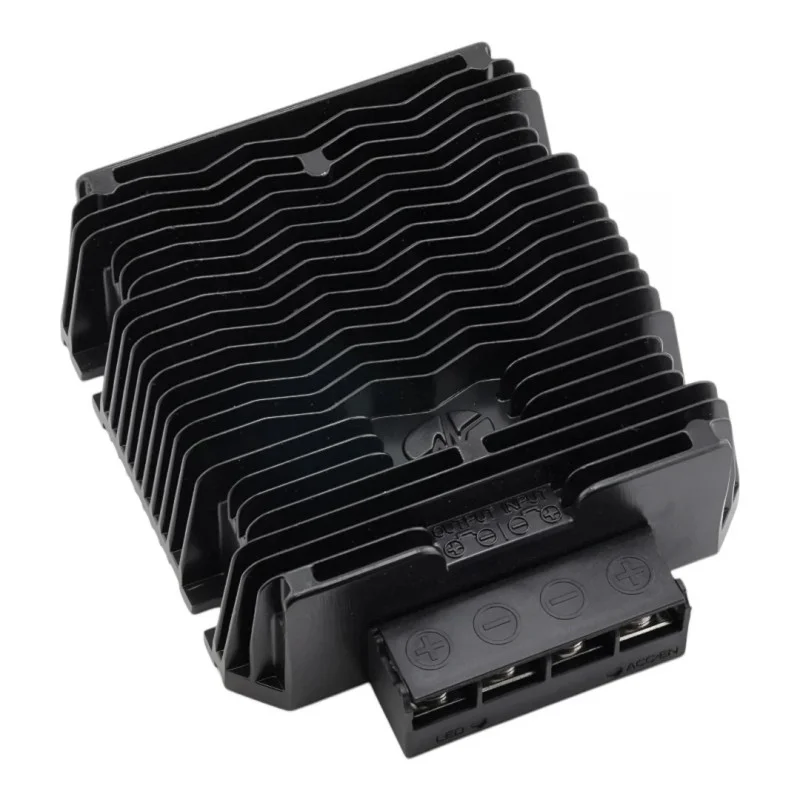

Výkonový DC/DC menič pre prevod jednosmerného vstupného napätia 1044 V DC na stabilizovaných 24 V DC. Je určený pre napájanie zariadení a systémov s požiadavkou na vysoký výstupný prúd až 30 A. Produkt je vhodný na použitie v priemyselných aplikáciách, dopravnej technike, energetických systémoch a ďalších inštaláciách s jednosmerným napájaním.
Technické špecifikácie
Typ zariadenia: neizolovaný DC/DC menič
Vstupné napätie: 1044 V DC
Výstupné napätie: 24 V DC
Maximálny výstupný prúd: 30 A
Maximálny výstupný výkon: 720 W
Účinnosť: až 95,3 %
Rozmery: 140 × 120 × 42,5 mm
Rozsah prevádzkovej teploty okolia: -40 až +55 °C
Rozsah teploty povrchu krytu: -40 až +80 °C
Skladovacia teplota: -55 až +100 °C
Prevádzková vlhkosť: 595 % bez kondenzácie
Maximálne vstupné napätie: 45 V DC
Podpäťové vypnutie vstupu: 810 V
Obnovenie po podpätí: 1011 V
Maximálny vstupný prúd: 78 A pri 10 V a plnom zaťažení
Prúd naprázdno: 150180 mA pri 12 V
Presnosť výstupného napätia: ±2 %
Regulácia napätia: ±2 %
Regulácia pri zmene záťaže: ±2 %
Nadprúdová ochrana výstupu: 2931 A
Zvlnenie a šum výstupu: 201400 mVpp
Čas nábehu výstupného napätia: 515600 ms
Oneskorenie štartu: 1,23 ms
Ochrana proti prehriatiu: aktivácia pri teplote krytu 98 °C
Ochrana proti skratu: áno, režim hiccup
Spínacia frekvencia: 130 ±10 kHz
Krytie uvedené vo vstupe: IP68
Hmotnosť: do 1,2 kg
Funkcie a vlastnosti
Synchrónne usmernenie pre zvýšenie účinnosti.
Neizolované prepojenie medzi vstupom a výstupom.
Plne zaťažiteľný výstup v celom menovitom rozsahu prúdu.
Vstavaná ochrana proti podpätiu, preťaženiu, skratu a prehriatiu.
Automatické obnovenie prevádzky po odstránení poruchového stavu.
Prirodzené chladenie bez ventilátora.
Vstavaná vstupná poistka 120 A.
Voliteľná funkcia vzdialeného zapnutia a vypnutia cez EN vstup.
Konštrukcia určená na prevádzku v náročnejších podmienkach.
Ideálne pre
Napájanie 24V zariadení z palubných a batériových systémov 1044 V DC.
Priemyselné jednosmerné rozvody.
Dopravnú techniku, vozidlá, vysokozdvižné vozíky a golfové vozíky.
Lodné a mobilné inštalácie.
Telekomunikačné a energetické aplikácie.
Napájanie elektromotorických a LED systémov so zodpovedajúcimi parametrami.
Obsah balenia
DC/DC menič 1044 V DC na 24 V DC
Prečo zvoliť tento produkt
Široký rozsah vstupného napätia umožňuje použitie v rôznych jednosmerných systémoch.
Výstup 24 V DC s prúdom až 30 A je vhodný na napájanie výkonovo náročnejších zariadení.
Integrované ochranné funkcie znižujú riziko poškodenia pri poruche alebo nesprávnom prevádzkovom stave.
Neizolovaná konštrukcia je vhodná tam, kde nie je požadované galvanické oddelenie.
Kompaktné rozmery uľahčujú integráciu do technických zostáv a rozvádzačov.
Pokyny na inštaláciu a prevádzku
Pri inštalácii je nutné dodržať správnu polaritu vstupu aj výstupu.
Na vstupné pripojenie je uvedený odporúčaný vodič 4 AWG, na výstupné pripojenie 12 AWG.
Pri dlhšej kabeláži je nutné zohľadniť úbytok napätia na vedení a zvoliť zodpovedajúci prierez vodičov.
Výrobca odporúča viesť dlhšiu kabeláž na strane s nižším prúdom, pri tomto type na vstupnej strane.
Pre spoľahlivú prevádzku je nutné zaistiť dostatočný odvod tepla a voľný priestor na chladenie.
Teplotné podmienky inštalácie musia zodpovedať prevádzkovým limitom zariadenia.
Bezpečnostné upozornenie
Zariadenie je elektrický výkonový menič a vyžaduje odbornú montáž.
Produkt nie je galvanicky oddelený, vstup a výstup nie sú izolované. Túto vlastnosť je nutné zohľadniť pri návrhu zapojenia.
Nesprávne zapojenie môže viesť k skratu, prehriatiu, poškodeniu pripojeného zariadenia alebo poškodeniu meniča.
Pri prevádzke na vysokých prúdoch je nutné použiť vodiče so zodpovedajúcim prierezom a spoľahlivé mechanické pripojenie svoriek.
Nezakrývajte povrch meniča a neinštalujte ho do priestoru bez odvodu tepla.
Pred montážou, údržbou alebo zmenou zapojenia vždy odpojte napájanie.
