Descrizione

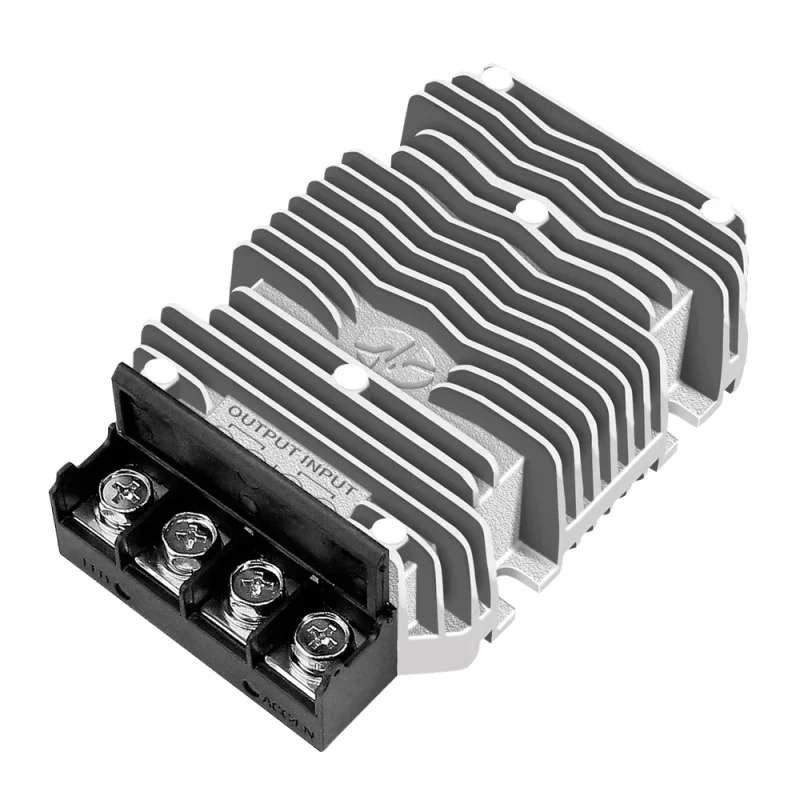

DC-DC menič pre stabilizáciu napájania 12V zariadení z palubných sústav 24V. Je určený pre aplikácie s premenlivým vstupným napätím v rozsahu 18-36V DC, kde je požadovaný vysoký výstupný prúd až 50A. Konštrukcia v hliníkovom rebrovanom púzdre umožňuje prirodzené chladenie a prevedenie so zvýšenou odolnosťou je vhodné aj pre náročnejšie prevádzkové podmienky.
Technické špecifikácie
Model: WG-24S1250M
Typ: neizolovaný DC-DC menič (spoločná krajina vstup/výstup)
Vstupné napätie: 1836V DC (24V DC)
Výstupné napätie: 12V DC
Výstupný prúd: max. 50A
Maximálny výkon: 600W
Účinnosť: 96,9% (pri Vin 24V, 25 ° C)
Spínacia frekvencia: 100 kHz (±10 kHz)
Zvlnenie a šum na výstupe: typ. 50 mVp-p, max. 200 mVp-p (Vin 18-36V, Iout 50A, šírka pásma osciloskopu 20 MHz)
Presnosť regulácie: ±2%
Line regulation: ±2%
Load regulation: ±2%
Prevádzková teplota okolia: -40 až +50 °C
Teplota puzdra: -40 až +80 °C
Skladovacia teplota: -55 až +100 °C
Prevádzková vlhkosť: 595% RH, nekondenzujúca
Chladenie: prirodzené (natural cooling)
Rozmery: 100 x 80 x 36 mm
Hmotnosť: 580 g
MTBF: 200 000 h (Vin 24V, Iout 50A)
Stupeň krytia: IP67
Funkcie a vlastnosti
Synchrónne usmernenie pre vysokú účinnosť a výkonovú hustotu
Ochrany: proti skratu, preťaženiu a podpätiu
Automatické obnovenie po podpätí (undervoltage recovery)
Integrovaná poistka na vstupnom kladnom póle: 60A
Možnosť vzdialeného ON/OFF riadenia (voliteľne podľa prevedenia)
Splnenie požiadaviek RoHS a CE
Ideálne pre
Vozidlá a mobilnú techniku s 24V palubnou sieťou (napájanie 12V spotrebičov)
Priemyselné aplikácie a automatizáciu
Telekomunikačné zariadenia
Lodná inštalácia a vonkajšie aplikácie so zvýšenými nárokmi na odolnosť
Napájanie 12V LED systémov a ďalších 12V zariadení s vysokým odberom
Obsah balenia
DC-DC menič WG-24S1250M
Prečo zvoliť tento produkt
Široký vstupný rozsah 1836V DC pre 24V systémy s kolísaním napätia
Výstup 12V DC až 50A pre napájanie výkonovo náročných 12V zariadení
Vysoká účinnosť až 96,9% pri definovaných podmienkach
Kompaktné rozmery 100 x 80 x 36 mm (slim prevedenie)
Odolné hliníkové puzdro s prirodzeným chladením a krytím IP67
Pokyny na inštaláciu a prevádzku
Dodržte správnu polaritu vstupu aj výstupu a zaistite pevné mechanické uchytenie meniča.
Pre prúdy do 50A použite vodiče zodpovedajúceho prierezu a minimalizujte dĺžku vedenia; pri dlhších vodičoch je vhodné zvoliť väčší prierez.
Zaistite odvod tepla z puzdra a inštaláciu v mieste s dostatočným prúdením vzduchu; chladenie je navrhnuté ako prirodzené.
Výstup je neizolovaný, preto je nutné počítať so spoločnou krajinou medzi vstupom a výstupom.
Bezpečnostné upozornenie
Zariadenie pracuje s DC napätím do 36V a vysokými prúdmi; pri skrate alebo chybnej inštalácii môže dôjsť k výraznému zahriatiu vodičov a riziku poškodenia inštalácie.
Inštaláciu vykonávajte pri odpojenom napájaní a používajte vodiče a istenie dimenzované na daný prúd.
V prostredí so zvýšenou vlhkosťou dodržte zásady správneho utesnenia kabeláže a priechodiek tak, aby bola zachovaná odolnosť celej inštalácie.
