Descrizione

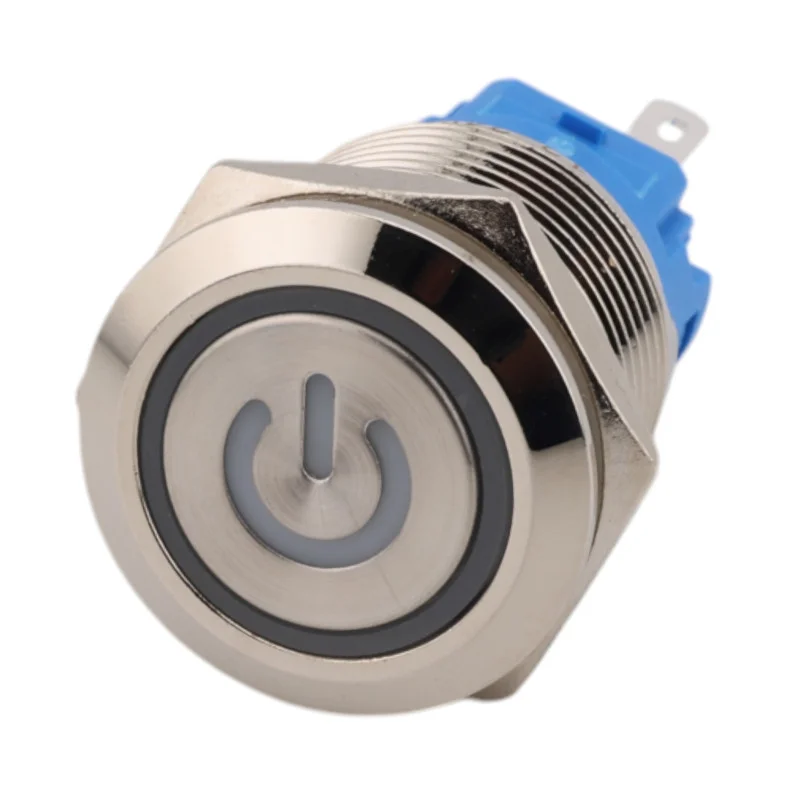

Metaltrykknap til panelmontering med fladt hoved og integreret LED-indikation i en ring. Den er beregnet til applikationer, hvor der kræves et mekanisk modstandsdygtigt design, tydelig statusindikation og standardmontering i et 19 mm hul. Designet er i sort med et ON/OFF-piktogram og leveres uden tilslutningsledninger.
Tekniske specifikationer
Type: metal trykknapkontakt (panel)
Modelnummer: HY-NY-19
Farve: sølv
Anholdelse: nej
Monteringshul: 19 mm
Tråd: M19x1
Kontakter: 1NO1NC
Maks. strøm: 4 A
Maks. spænding: 265 V
Beskyttelsesniveau: IP65
Indikation: LED-ring (Ring LED) + piktogram
LED-farvevarianter (afhængigt af design): hvid, gul, rød, blå, grøn
LED-spænding (afhængigt af version): 3-6 V, 12-24 V eller 110-220 V
Kontaktmateriale: sølvkontakter
Husmateriale: metalhus, forniklet kappe (kobber)
Bund: selvslukkende design
Arbejdstemperatur: -25 °C til +80 °C
Tilslutning: terminaler uden ledninger
Markering på panden: TIL/FRA-piktogram
Funktioner og egenskaber
Fladt hoved med oplyst ring for tydelig indikation
Metaldesign egnet til mekanisk belastede installationer
Panelmontering med møtrik, standardstørrelse 19 mm
1NO1NC kontaktkombination til fleksibel ledningsføring
IP65-beskyttelse til brug i støvede miljøer og ved vandsprøjt
Ideel til
Maskin- og udstyrskontrolpaneler
Industrielle skabe og indkapslinger
Strøm- og funktionskontrol med statusindikationskrav
Automation, værkstedsinventar og testbænke
Pakkens indhold
1x panelknap HY-NY-19 (uden tilslutningsledninger)
Hvorfor vælge dette produkt?
Standard 19 mm montering og M19x1 gevind til almindelige panelapplikationer
Integreret LED-indikation i en ring, valgbar spænding og LED-farvemuligheder afhængigt af designet
Holdbart metalhus og IP65-beskyttelse til mere krævende driftsforhold
1NO1NC kontaktkombination til universel brug i styrekredsløb
Installations- og betjeningsvejledning
Før installation skal det kontrolleres, at huldiameteren er 19 mm, og at der er tilstrækkelig plads til afbryderhuset og terminalerne.
Spænd møtrikken korrekt for at undgå at beskadige panelet eller gevindet.
Før tilslutning skal den nødvendige LED-spænding og den korrekte tildeling af NO/NC-terminalerne kontrolleres i henhold til markeringen på afbryderhuset.
Sikkerhedsmeddelelse
Der er risiko for elektrisk stød ved arbejde med spændinger på 220-250 VAC eller højere end 60 VDC. Installation og service bør kun udføres med strømmen afbrudt og af en kvalificeret person.
Overhold isolationsafstandene, sikringerne og kravene i de relevante standarder for anvendelsen.
Ledningsdiagram
