Descrizione

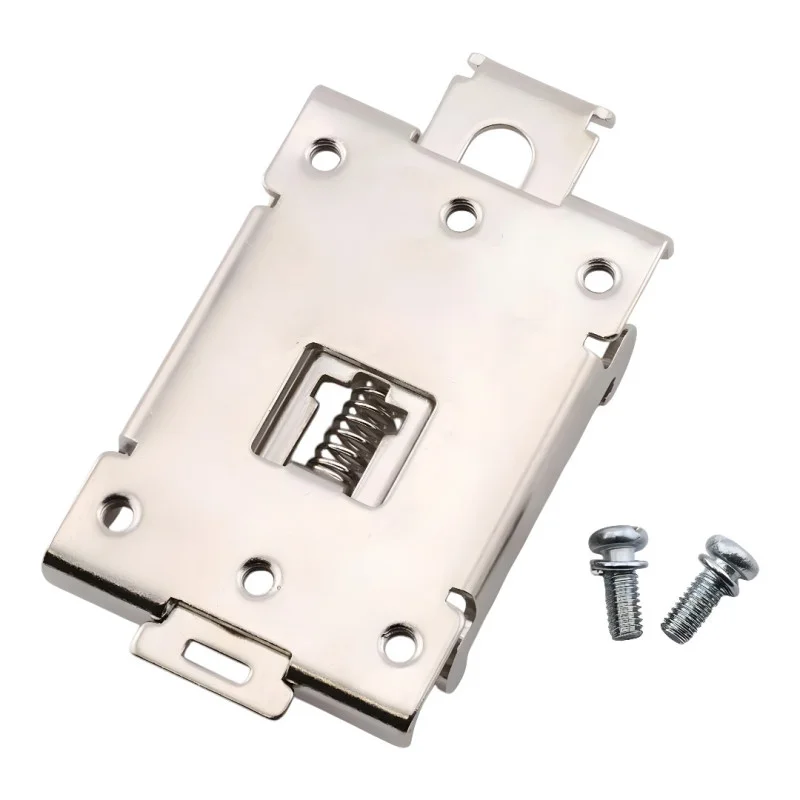

Metalbeslaget med klikfunktion er designet til hurtig montering af SSR-relæer på en standard 35 mm DIN-skinne. Fjederlåsedesignet muliggør nem montering og fjernelse uden behov for komplekst tilbehør og er velegnet til installationer i eltavler og industrielle applikationer.
Tekniske specifikationer
Type: holder / klemme til fastgørelse af relæer på DIN-skinne (relækliknap / relæklem)
Skinnekompatibilitet: DIN 35 mm
Materiale: metaldesign
Monteringsmekanisme: fjederlås (snap-in)
Mærke: EARU
Dimensioner (ifølge tegning): 80,0 mm; 44,20 mm; 34,0 mm; 47,50 mm; 13,40 mm; 1,5 mm
Monteringsgevind (ifølge tegning): 6-M4
Emballage: 1 stk.
Funktioner og egenskaber
Tillader mekanisk montering af SSR-relæer på en 35 mm DIN-skinne
Metalkonstruktion for en solid og stabil montering
Fjederlås for hurtig montering og afmontering på skinnen
Monteringshuller til at skrue relæet fast på beslaget
Ideel til
Montering af SSR-relæer i tavler og styreskabe
Industriel automatisering og maskinstyringsskabe
Service og prototypeinstallationer, hvor hurtig udskiftning af komponenter er nødvendig
Pakkens indhold
1 stk. holder til 35 mm DIN-skinne
Monteringsskruer
Hvorfor vælge dette produkt?
Standard 35 mm DIN-montering til almindelige kabinetapplikationer
Hurtig håndtering takket være snap-in-mekanisme
Metaludførelse egnet til fast montering af komponenter
Installations- og betjeningsvejledning
Klik holderen fast på 35 mm DIN-skinnen, og kontroller, at låsen sidder korrekt.
Fastgør relæet til beslaget med passende skruer i monteringshullerne.
Før montering skal afstanden og kompatibiliteten med den specifikke SSR-relætype kontrolleres
Sikkerhedsmeddelelse
Beslaget er en mekanisk komponent; installationens elektriske sikkerhed afhænger af korrekt montering af relæet og ledningsføringen af hele enheden.
Når du arbejder i eltavlen, skal du følge gældende sikkerhedsprocedurer og afbryde strømmen, før du arbejder på installationen.
