Descrizione

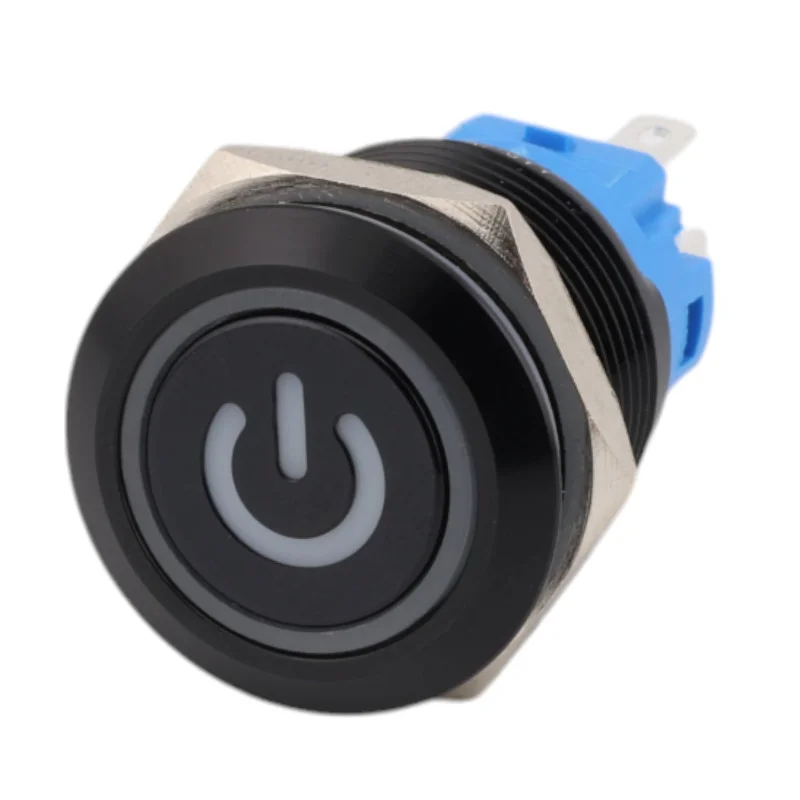

Metallinen painike paneeliasennukseen, jossa on litteä pää ja integroitu LED-merkkivalo renkaassa. Se on tarkoitettu sovelluksiin, joissa vaaditaan mekaanisesti kestävää rakennetta, selkeää tilannäyttöä ja vakioasennusta 19 mm:n reikään. Muotoilu on musta, ja siinä on ON/OFF-piktogrammi, toimitetaan ilman liitäntäjohtoja.
Tekniset tiedot
Tyyppi: metallinen painonappikytkin (paneeli)
Mallinumero: HY-NY-19
Väri: musta
Pidätys: kyllä
Kiinnitysreikä: 19 mm
Kierre: M19x1
Yhteystiedot: 1NO1NC
Maksimivirta: 4 A
Maks. jännite: 265 V
Suojaustaso: IP65
Ilmaisin: LED-rengas (Ring LED) + piktogrammi
LED-värivaihtoehdot (mallista riippuen): valkoinen, keltainen, punainen, sininen, vihreä
LED-jännite (versiosta riippuen): 36 V, 1224 V tai 110220 V
Kontaktimateriaali: hopeiset kontaktit
Runkomateriaali: metallikotelo, nikkelöity vaippa (kupari)
Pohja: itsestään sammuva rakenne
Käyttölämpötila: -25 °C – +80 °C
Liitäntä: johdottomat liittimet
Merkintä otsassa: ON/OFF-piktogrammi
Toiminnot ja ominaisuudet
Litteä pää valaistulla renkaalla selkeää näyttöä varten
Metallirakenne sopii mekaanisesti rasitettuihin asennuksiin
Paneelikiinnitys mutterilla, vakiokoko 19 mm
1NO/1NC-kosketinyhdistelmä joustavaa johdotusta varten
IP65-suojausluokka mahdollistaa käytön pölyisissä ympäristöissä ja vesisuihkutuksessa
Ihanteellinen
Koneiden ja laitteiden ohjauspaneelit
Teollisuuskaapit ja -kotelot
Virran ja toimintojen ohjaus tilan ilmaisimella
Automaatio, työpajakalusteet ja testipenkit
Pakkauksen sisältö
1 x paneelipainike HY-NY-19 (ilman liitäntäjohtoja)
Miksi valita tämä tuote?
Vakio 19 mm:n kiinnitys ja M19x1-kierre yleisiin paneelisovelluksiin
Integroitu LED-merkkivalo renkaassa, valittavissa oleva jännite ja LED-värivaihtoehdot mallista riippuen
Kestävä metallikotelo ja IP65-suojaus vaativampiin käyttöolosuhteisiin
1NO/1NC-kosketinyhdistelmä yleiskäyttöön ohjauspiireissä
Asennus- ja käyttöohjeet
Ennen asennusta varmista, että reiän halkaisija on 19 mm ja että kytkimen rungolle ja liittimille on riittävästi tilaa.
Kiristä mutteri asianmukaisesti, jotta paneeli tai kierteet eivät vaurioidu.
Ennen kytkentää tarkista vaadittu LED-jännite ja NO/NC-liittimien oikea kohdistus kytkimen rungon merkintöjen mukaisesti.
Turvallisuushuomautus
Sähköiskun vaara työskenneltäessä 220250 VAC:n tai yli 60 VDC:n jännitteillä on olemassa sähköiskun vaara. Asennus ja huolto tulee suorittaa vain sähkökatkona ja pätevän henkilön toimesta.
Noudata eristysvälejä, sulakkeita ja sovelluksen asiaankuuluvien standardien vaatimuksia.
Kytkentäkaavio
