Descrizione
Metallinen painikekytkin AM2416 lukituksella on tarkoitettu sähköpiirien ohjaamiseen ja asennuksiin, joissa vaaditaan näkyvää punaista LED-taustavaloa. Rakenne metallirungolla ja IP65-suojauksella mahdollistaa käytön ohjauspaneeleissa, sähköasennuskokoonpanoissa ja sisävalaistuksessa noudattaen ilmoitettuja sähköisiä parametreja.
Tekniset tiedot

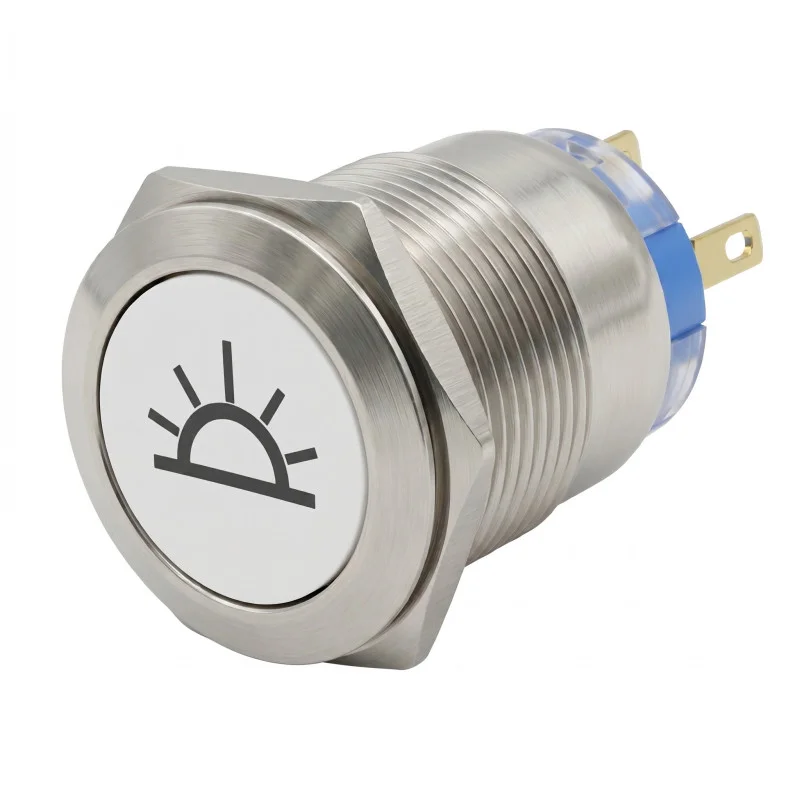

Tuotetyyppi: metallinen painikekytkin LED-taustavalolla
Kytkimen tyyppi: lukittuva
Taustavalon väri: punainen
Maksimijännite LED-taustavalolle: 12 V
Maksimikytkentäkuorma: 250 V / 5 A
Koskettimien tyyppi: NO, NC
Asennushalkaisija: 19 mm
Etuosan halkaisija: 22 mm
Suojausluokka: IP65
Rakenne: hopeinen metallirunko
Toiminnot ja ominaisuudet
Lukitusmekanismi mahdollistaa kytketyn tai katkaistun tilan säilyttämisen painalluksen jälkeen.
NO- ja NC-koskettimet mahdollistavat kytkennän sekä sulkeutuvalle että avautuvalle toiminnolle piirisuunnitelman mukaisesti.
Punainen LED-taustavalo toimii visuaalisena merkinantona tai ohjauselementin paikantamisena.
Metallirakenne sopii asennettavaksi ohjauspaneeleihin ja etulevyihin.
IP65-suojaus tarjoaa suojan pölyä ja vesisuihkua vastaan oikein asennettuna.
Ihanteellinen
Sähkölaitteiden ohjauspaneelit.
Kytkentä ja merkinanto sisävalaistuksessa.
Ohjaus- ja apupiirit, joissa vaaditaan lukittuva kytkin.
Paneeliasennukset, joissa vaaditaan metallinen painike taustavalolla.
Pakkauksen sisältö
1x Metallinen kytkin punaisella taustavalolla
Miksi valita tämä tuote
Tuote yhdistää lukittuvan kytkennän, LED-taustavalon sekä NO- ja NC-koskettimet yhdessä paneelielementissä.
Ilmoitetut parametrit mahdollistavat käytön sähköpiireissä, joissa on selkeästi määritelty kytkentäkuorman raja.
19 mm asennushalkaisija ja 22 mm etuosan halkaisija helpottavat sisällyttämistä näitä mittoja vastaaviin paneelisovelluksiin.
IP65-suojaus sopii ympäristöihin, joissa vaaditaan kytkimen etuosan lisäsuojausta.
Asennus- ja käyttöohjeet
Varmista ennen asennusta NO- ja NC-koskettimien kytkennän yhteensopivuus ohjatun piirin halutun toiminnon kanssa.
Liitä LED-taustavalo vain jännitteeseen, joka ei ylitä 12 V.
Kytkentäkuorma ei saa ylittää arvoa 250 V / 5 A.
IP65-suojauksen säilyttämiseksi kytkin on asennettava asianmukaisesti valmisteltuun paneeliin ja kiristettävä kunnolla.
Turvallisuusvaroitukset
Käytettäessä vaihtovirtajännitteissä enintään 250 V asti on olemassa sähköiskun vaara.
Asennuksen verkkojännitepiireihin saa suorittaa vain henkilö, jolla on asianmukainen sähkötekninen pätevyys.
Ennen asennusta, kytkentää tai huoltoa piiri on irrotettava virtalähteestä.
Koskettimien tai LED-taustavalon virheellinen kytkentä voi aiheuttaa oikosulun, ylikuumenemisen tai kytkimen vaurioitumisen.
Älä käytä tuotetta ilmoitettujen sähköisten rajojen ulkopuolella.
