Descrizione

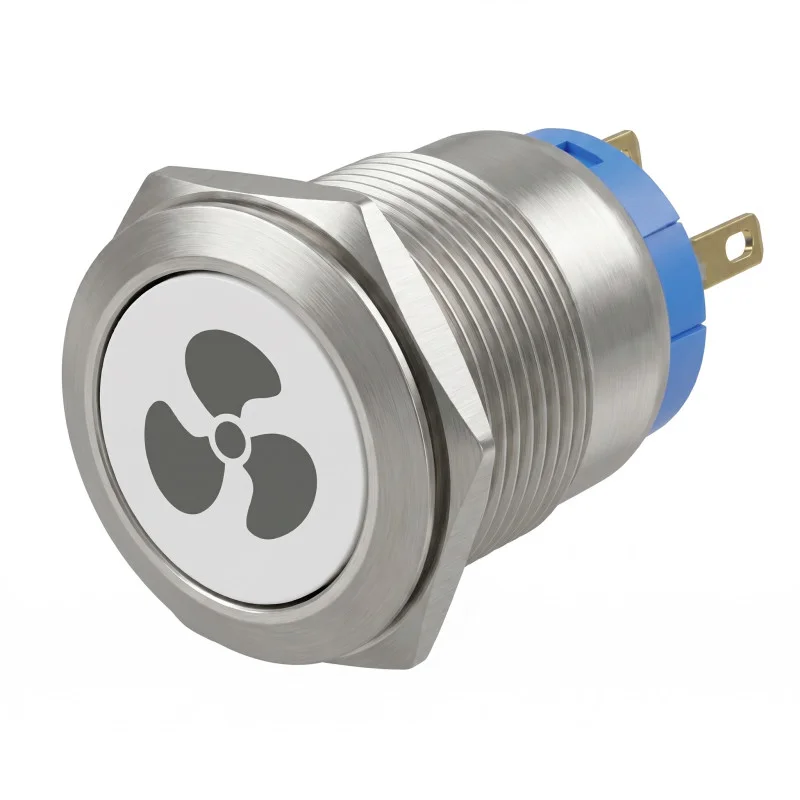

Metallinen paneelikytkin punaisella LED-taustavalolla ja tuuletinsymbolilla on tarkoitettu sähköpiirien ohjaamiseen paneeleissa, jakokeskuksissa, ohjauskaapeissa ja omissa sähköasennuksissa. Reikään asennettava rakenne mahdollistaa tukevan kiinnityksen etupaneeliin ja ohjatun toiminnon selkeän merkinnän.
Tekniset tiedot
Tuotetyyppi: metallinen paneelikytkin
Rungon väri: hopea
Taustavalo: punainen LED
Painikkeen symboli: tuuletin
Kytkimen halkaisija: 22 mm
Asennushalkaisija: 19 mm
Suojausluokka: IP65
LED-taustavalon maksimijännite: 12 V
Maksimikytkentäjännite ja -virta: 250 V / 5 A
Koskettimien tyyppi: NO, NC
Kytkentä: lukittuva
Mitat: 2,2 cm x 2,2 cm x 3,9 cm
Toiminnot ja ominaisuudet
Kytkin yhdistää sähköpiirin mekaanisen ohjauksen ja visuaalisen merkinannon punaisen LED-taustavalon avulla.
NO- ja NC-koskettimet mahdollistavat kytkennän sulkeutuvana tai avautuvana elementtinä tietyn sovelluksen vaatimusten mukaisesti.
Lukitus pitää kytkimen valitussa asennossa painamisen jälkeen.
Metallirakenne sopii paneeliasennukseen ohjauselementteihin ja laitekoteloihin.
IP65-suojausluokka tarjoaa suojan pölyä ja vesisuihkuja vastaan, kun se on asennettu oikein sopivaan paneeliin.
Tuuletinsymboli helpottaa ohjatun toiminnon tunnistamista etupaneelissa.
Ihanteellinen
Tuulettimien ja ilmanvaihtojärjestelmien ohjauspaneelit.
Jakokeskukset, ohjauskaapit ja tekniset paneelit.
Omat sähköasennusprojektit, jotka vaativat taustavalaistun paneelikytkimen.
Sovellukset, joissa vaaditaan ohjatun toiminnon erottamista tuuletinsymbolin avulla.
Pakkauksen sisältö
1x Metallinen kytkin punaisella LED-taustavalolla ja tuuletinsymbolilla
Miksi valita tämä tuote
Sisältää taustavalon, joka mahdollistaa tilan tai toiminnon visuaalisen ilmaisun kytkennän mukaan.
Tarjoaa NO- ja NC-koskettimet laajempiin kytkentämahdollisuuksiin ohjauspiireissä.
Paneelirakenne 19 mm asennushalkaisijalla mahdollistaa asennuksen valmiiseen reikään.
IP65-suojausluokka tukee käyttöä ympäristöissä, joissa ohjauselementin suojaukselle on korkeammat vaatimukset.
Tuuletinsymboli vähentää ohjatun toiminnon sekoittumisen riskiä paneelissa.
Asennus- ja käyttöohjeet
Ennen asennusta varmista LED-taustavalon jännitteen, kytkentäjännitteen, virran ja koskettimien tyypin yhteensopivuus tietyn kytkennän kanssa.
Asenna kytkin paneeliin, jossa on vastaava asennusreikä.
Tee NO- ja NC-koskettimien kytkentä ohjatun piirin halutun toiminnon mukaisesti.
IP65-suojausluokan säilyttämiseksi kytkin on asetettava ja kiristettävä oikein sopivan rakenteen paneeliin.
Asennuksen sähkölaitteeseen saa suorittaa vain henkilö, jolla on asianmukainen sähkötekniikan pätevyys.
Turvallisuusvaroitukset
Tuotetta voidaan käyttää piireissä, joiden kytkentäjännite on jopa 250 V, joten vääränlaisessa käsittelyssä on sähköiskun vaara.
Irrota laite aina virtalähteestä ennen asennusta, purkamista tai kytkennän muuttamista.
Älä ylitä erittelyssä ilmoitettua maksimikytkentäjännitettä ja -virtaa.
Älä kytke LED-taustavaloa korkeampaan jännitteeseen kuin erittelyssä on ilmoitettu.
Väärä kytkentä voi aiheuttaa oikosulun, ylikuumenemisen, kytkimen vaurioitumisen tai liitetyn laitteen vaurioitumisen.
