Descrizione

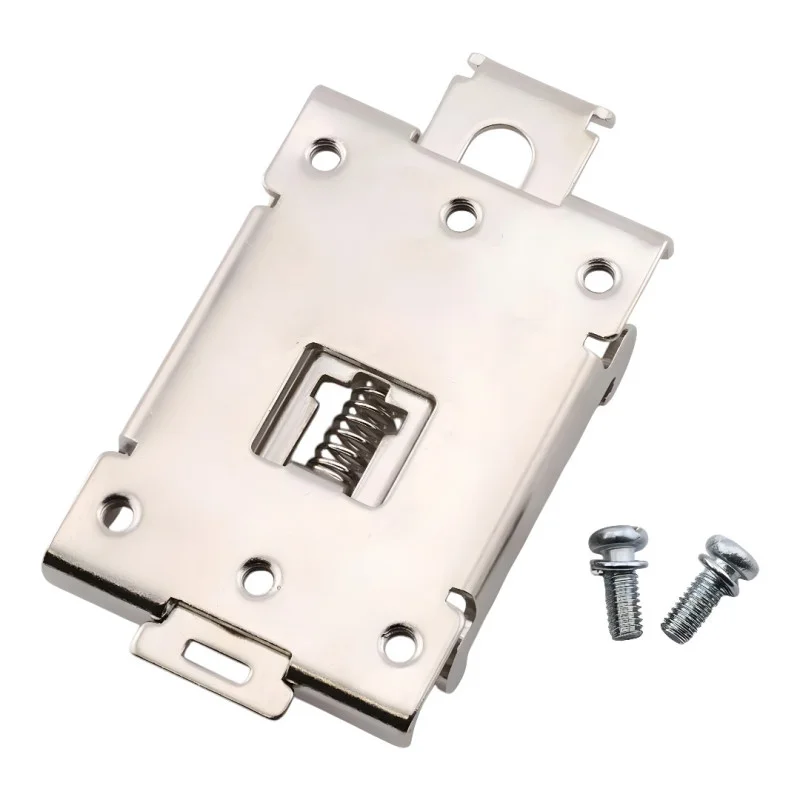

Metallinen napsautuskiinnitysteline on suunniteltu SSR-releiden nopeaan asennukseen standardiin 35 mm:n DIN-kiskoon. Jousilukitusrakenne mahdollistaa helpon asennuksen ja irrottamisen ilman monimutkaisia lisävarusteita ja sopii asennettaviksi kojeistoihin ja teollisuussovelluksiin.
Tekniset tiedot
Tyyppi: pidike / puristin releiden kiinnittämiseen DIN-kiskoon (releen pikalukko / relepuristin)
Kiskoyhteensopivuus: DIN 35 mm
Materiaali: metallimuotoilu
Kiinnitysmekanismi: jousilukko (napsautettava)
Merkki: EARU
Mitat (piirustuksen mukaan): 80,0 mm; 44,20 mm; 34,0 mm; 47,50 mm; 13,40 mm; 1,5 mm
Kiinnityskierre (piirustuksen mukaan): 6-M4
Pakkaus: 1 kpl
Toiminnot ja ominaisuudet
Mahdollistaa SSR-releiden mekaanisen asennuksen 35 mm:n DIN-kiskoon
Metallirakenne tukevaa ja vakaata kiinnitystä varten
Jousilukko nopeaan kokoamiseen ja purkamiseen kiskosta
Kiinnitysreiät releen kiinnittämiseksi kiinnikkeeseen
Ihanteellinen
SSR-releiden asennus kojeistoihin ja ohjauskaappeihin
Teollisuusautomaatio- ja koneenohjauskaapit
Huolto- ja prototyyppiasennukset, joissa komponenttien nopea vaihto on tarpeen
Pakkauksen sisältö
1 kpl pidike 35 mm DIN-kiskoon
Kiinnitysruuvit
Miksi valita tämä tuote?
Standardi 35 mm:n DIN-kiinnitys yleisiin kaappisovelluksiin
Nopea käsittely napsautusmekanismin ansiosta
Metallirakenne sopii komponenttien kiinteään asennukseen
Asennus- ja käyttöohjeet
Napsauta pidike 35 mm:n DIN-kiskoon ja tarkista, että lukko on kunnolla paikallaan.
Kiinnitä rele kiinnikkeeseen sopivilla ruuveilla kiinnitysreikiin.
Ennen asennusta tarkista välit ja yhteensopivuus tietyn SSR-reletyypin kanssa
Turvallisuushuomautus
Kiinnike on mekaaninen komponentti; asennuksen sähköturvallisuus riippuu releen oikeasta asennuksesta ja koko laitteen johdotuksesta.
Kun työskentelet sähkökeskuksessa, noudata sovellettavia turvallisuusohjeita ja katkaise virta ennen asennuksen parissa työskentelyä.
