Descrizione

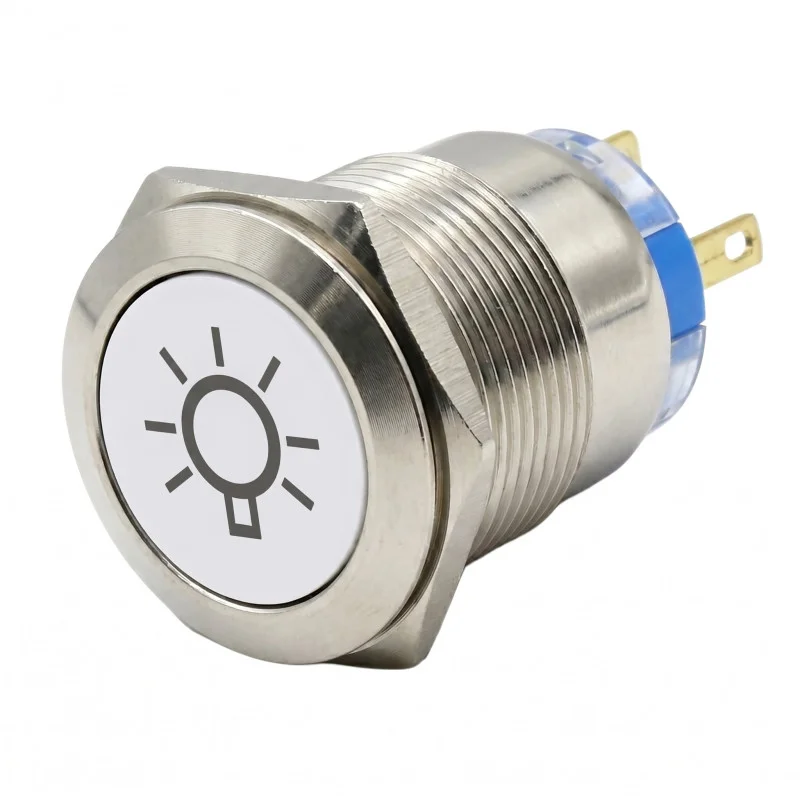

Metallströmbrytaren med röd LED-bakgrundsbelysning är avsedd för styrning av elektriska kretsar i panelapplikationer, apparatskåp eller som belysningsströmbrytare. Det låsande utförandet bibehåller det valda tillståndet efter tryckning. Kapslingsklass IP65 möjliggör användning i miljöer med ökade krav på skydd av frontdelen mot damm och vatten vid korrekt montering.
Tekniska specifikationer
Produkttyp: tryckknapp i metall med bakgrundsbelysning
Kopplingstyp: låsande
Färg på bakgrundsbelysning: röd
Maximal spänning för LED-bakgrundsbelysning: 12 V
Maximal kopplingsbelastning: 250 V / 5 A
Kontakttyp: NO, NC
Monteringsdiameter: 19 mm
Strömbrytarens diameter: 22 mm
Kapslingsklass: IP65
Utförandets färg: silver
Funktioner och egenskaper
Metallutförande lämpligt för panelmontering.
Röd bakgrundsbelysning för visuell indikering eller orientering av reglaget.
Låsmekanismen bibehåller slutet eller brutet tillstånd efter tryckning.
NO- och NC-kontakter möjliggör anslutning för både slutande och brytande funktion.
Kapslingsklass IP65 säkerställer skydd av strömbrytarens frontdel vid korrekt placering i monteringshålet.
Idealisk för
Styrning av belysning i interiöra och skyddade exteriöra applikationer.
Panelreglage i elcentraler och kontrollpaneler.
Applikationer som kräver låsande koppling och optisk indikering med röd bakgrundsbelysning.
Ersättning eller komplettering av en tryckknapp i metall med en monteringsdiameter på 19 mm.
Förpackningens innehåll
1x låsande metallströmbrytare med röd bakgrundsbelysning
Varför välja denna produkt
Strömbrytaren kombinerar låsande styrning, LED-bakgrundsbelysning och NO/NC-kontakter i ett panelelement.
Tekniska parametrar inkluderar kapslingsklass IP65, monteringsdiameter 19 mm och maximal kopplingsbelastning 250 V / 5 A.
Metallkropp och silverutförande lämpar sig för användning i kontrollpaneler och tekniska installationer.
Anvisningar för installation och drift
Installera strömbrytaren i en panel med ett motsvarande monteringshål på 19 mm.
Anslut inte LED-bakgrundsbelysningens strömförsörjning till en högre spänning än 12 V.
Utför den elektriska anslutningen enligt funktionen hos NO- och NC-kontakterna och enligt önskad styrmetod.
För att bibehålla kapslingsklass IP65 måste strömbrytaren vara korrekt mekaniskt placerad och åtdragen i panelen.
Säkerhetsvarningar
Strömbrytaren är avsedd för elektriska kretsar med en möjlig nätspänning på upp till 250 V, därför krävs fackmannamässig montering.
Koppla alltid bort strömförsörjningen till den aktuella kretsen före installation, underhåll eller ändring av anslutningen.
Överskrid inte den maximala kopplingsbelastningen på 250 V / 5 A.
Felaktig anslutning utgör en risk för elektriska stötar, kortslutning, överhettning eller skador på strömbrytaren och den anslutna utrustningen.
Anslut LED-bakgrundsbelysningen endast till en strömkälla med motsvarande spänning.
