Descrizione

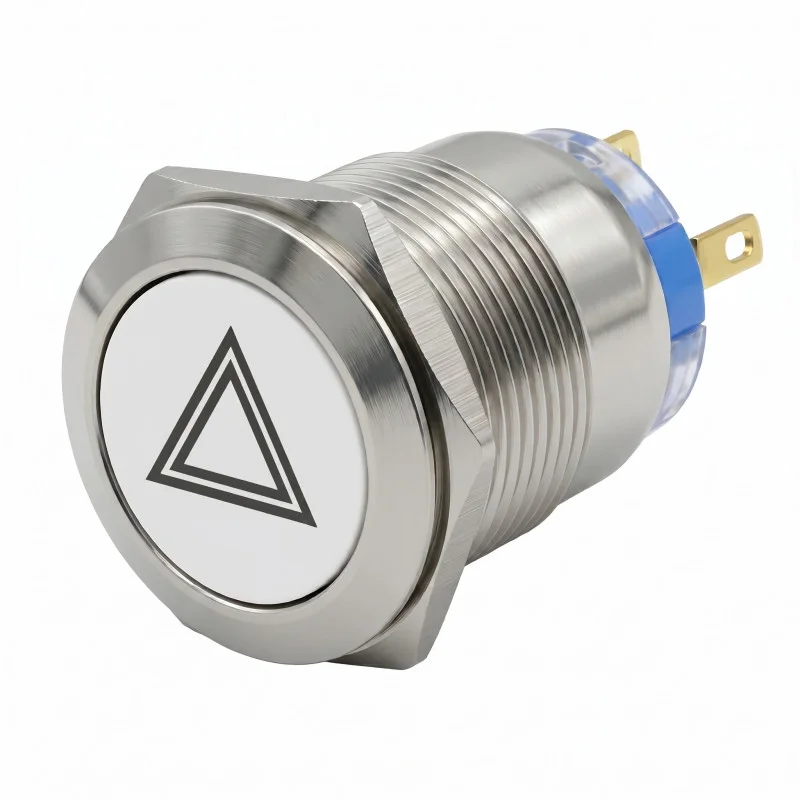

Metalni panelni prekidač s crvenim LED osvjetljenjem i simbolom trokuta upozorenja namijenjen je za ugradnju u panel i upravljanje električnim krugom. Konstrukcija s aretacijom omogućuje zadržavanje odabranog položaja prekidača. Proizvod je prikladan za primjene gdje se zahtijeva vizualno označavanje upravljačkog elementa i povećana otpornost prednjeg dijela na prašinu i vodu.
Tehničke specifikacije
Vrsta proizvoda: panelni metalni prekidač
Osvjetljenje: crveno LED
Maksimalni napon za LED osvjetljenje: 12 V
Maksimalni uklopni napon: 250 V
Maksimalna uklopna struja: 5 A
Vrsta kontakata: NO, NC
Montažni promjer: 19 mm
Promjer prekidača: 22 mm
Zaštita: IP65
Izvedba: srebrno metalno tijelo
Simbol na tipki: trokut upozorenja
Funkcija prekidača: uklopna i aretacijska
Funkcije i značajke
Aretacijski mehanizam drži prekidač u odabranom položaju nakon pritiska.
Crveno LED osvjetljenje služi za vizualnu signalizaciju stanja ili položaja upravljačkog elementa.
NO i NC kontakti omogućuju upotrebu u uklopnom i isklopnom spoju.
Metalna izvedba prikladna je za čvrstu panelnu ugradnju.
Zaštita IP65 osigurava zaštitu od prašine i vode u opsegu koji odgovara ovom stupnju zaštite.
Simbol trokuta upozorenja omogućuje upotrebu za upravljanje ili signalizaciju funkcija upozorenja.
Idealno za
Ugradnju u upravljačke panele.
Upravljanje električnim krugovima sa zahtjevom za aretacijskom funkcijom.
Primjene s potrebom za crvenim svjetlosnim označavanjem upravljačkog elementa.
Spojeve gdje se koristi NO ili NC kontakt.
Upravljačke elemente za funkcije upozorenja ili signalizacije.
Sadržaj pakiranja
1 kom metalni prekidač s crvenim osvjetljenjem i simbolom trokuta upozorenja.
Zašto odabrati ovaj proizvod
Sadrži aretacijski uklopni mehanizam za trajno spajanje ili prekidanje kruga prema spoju.
Podržava kontaktnu konfiguraciju NO i NC.
Ima crveno LED osvjetljenje za signalizacijsku upotrebu.
Ima zaštitu IP65 i metalnu panelnu izvedbu.
Montažni promjer 19 mm omogućuje ugradnju u odgovarajući otvor u panelu.
Upute za instalaciju i rad
Prije ugradnje provjerite sukladnost spoja NO i NC kontakata sa željenom funkcijom kruga.
LED osvjetljenje spajajte samo u skladu s navedenim maksimalnim naponom za osvjetljenje.
Uklopni krug ne smije prekoračiti navedene maksimalne vrijednosti napona i struje.
Prekidač ugradite u panel s odgovarajućim montažnim otvorom.
Pri spajanju poštujte polaritet osvjetljenja, ako to specifični izvodi zahtijevaju.
Sigurnosna upozorenja
Ugradnju i spajanje smije izvoditi samo osoba s odgovarajućom elektrotehničkom kvalifikacijom.
Prije instalacije uvijek isključite napajanje uklopnog kruga.
Pri upotrebi u krugovima s opasnim naponom postoji opasnost od strujnog udara.
Neispravno spajanje kontakata ili osvjetljenja može uzrokovati kratki spoj, pregrijavanje ili oštećenje prekidača.
Ne prekoračujte maksimalni uklopni napon, maksimalnu uklopnu struju ni maksimalni napon za LED osvjetljenje.
