Descrizione

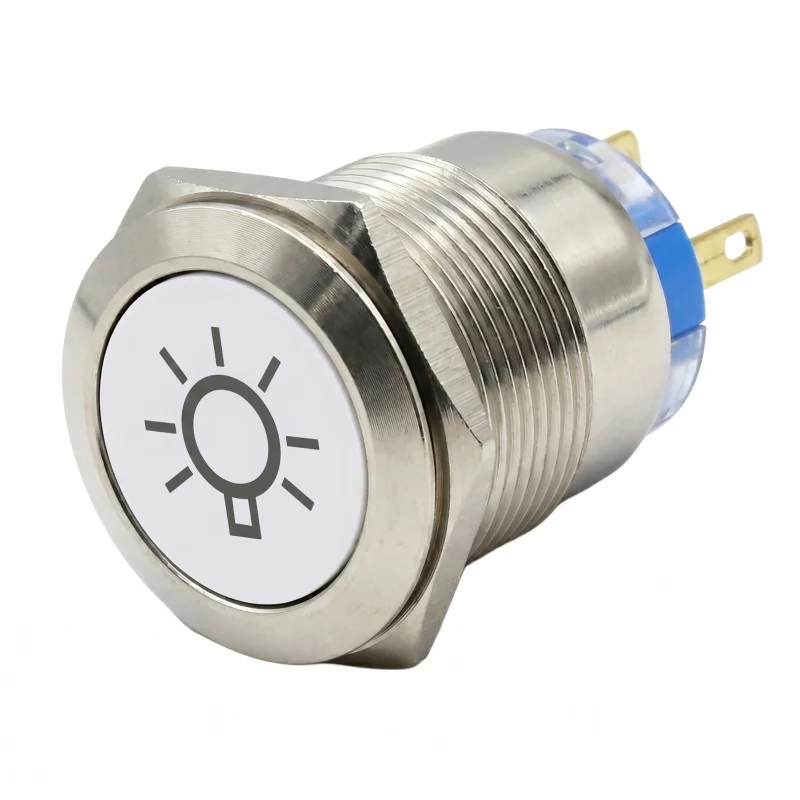

Metalni prekidač s crvenim LED pozadinskim osvjetljenjem namijenjen je za upravljanje električnim krugovima u panelnim aplikacijama, upravljačkim ormarima ili kao prekidač za rasvjetu. Izvedba s aretacijom održava odabrano stanje nakon pritiska. Zaštita IP65 omogućuje upotrebu u okruženjima s povećanim zahtjevima za zaštitu prednjeg dijela od prašine i vode pri pravilnoj montaži.
Tehničke specifikacije
Vrsta proizvoda: metalni tipkasti prekidač s pozadinskim osvjetljenjem
Vrsta prebacivanja: s aretacijom
Boja pozadinskog osvjetljenja: crvena
Maksimalni napon LED pozadinskog osvjetljenja: 12 V
Maksimalno preklopno opterećenje: 250 V / 5 A
Vrsta kontakata: NO, NC
Montažni promjer: 19 mm
Promjer prekidača: 22 mm
Zaštita: IP65
Boja izvedbe: srebrna
Funkcije i značajke
Metalna izvedba prikladna za ugradnju u panel.
Crveno pozadinsko osvjetljenje za vizualnu indikaciju ili orijentaciju upravljačkog elementa.
Mehanizam s aretacijom zadržava uključeno ili isključeno stanje nakon pritiska.
Kontakti NO i NC omogućuju spajanje za funkciju uključivanja i isključivanja.
Zaštita IP65 osigurava zaštitu prednjeg dijela prekidača pri pravilnom postavljanju u montažni otvor.
Idealno za
Upravljanje rasvjetom u unutarnjim i zaštićenim vanjskim aplikacijama.
Panelne upravljačke elemente u električnim razvodnim ormarima i upravljačkim pločama.
Aplikacije koje zahtijevaju prebacivanje s aretacijom i optičku indikaciju crvenim pozadinskim osvjetljenjem.
Zamjenu ili dopunu metalnog tipkastog prekidača s montažnim promjerom od 19 mm.
Sadržaj pakiranja
1x metalni prekidač s aretacijom i crvenim pozadinskim osvjetljenjem
Zašto odabrati ovaj proizvod
Prekidač kombinira upravljanje s aretacijom, LED pozadinsko osvjetljenje i NO/NC kontakte u jednom panelnom elementu.
Tehnički parametri uključuju zaštitu IP65, montažni promjer 19 mm i maksimalno preklopno opterećenje 250 V / 5 A.
Metalno tijelo i srebrna izvedba odgovaraju upotrebi u upravljačkim pločama i tehničkim instalacijama.
Upute za instalaciju i rad
Prekidač instalirajte u panel s odgovarajućim montažnim otvorom od 19 mm.
Napajanje LED pozadinskog osvjetljenja ne spajajte na napon viši od 12 V.
Električno spajanje izvedite prema funkciji kontakata NO i NC te prema željenom načinu upravljanja.
Za održavanje zaštite IP65, prekidač mora biti pravilno mehanički postavljen i zategnut u panelu.
Sigurnosna upozorenja
Prekidač je namijenjen za električne krugove s mogućim mrežnim naponom do 250 V, stoga je potrebna stručna montaža.
Prije instalacije, održavanja ili promjene spajanja uvijek isključite napajanje odgovarajućeg kruga.
Ne prekoračujte maksimalno preklopno opterećenje od 250 V / 5 A.
Neispravno spajanje predstavlja rizik od strujnog udara, kratkog spoja, pregrijavanja ili oštećenja prekidača i priključenog uređaja.
LED pozadinsko osvjetljenje spajajte samo na izvor s odgovarajućim naponom.
