Descrizione

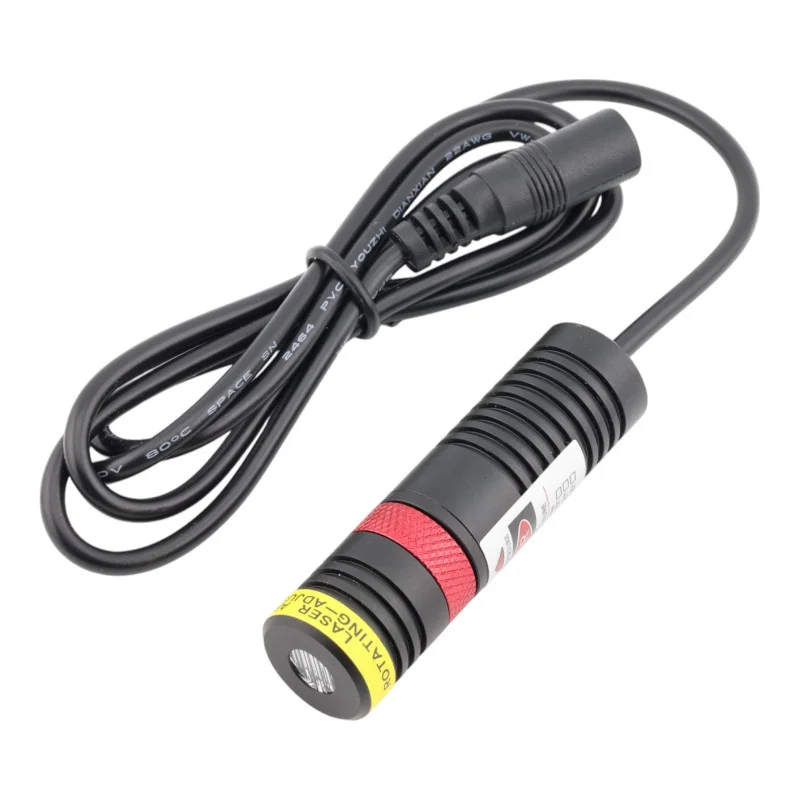

Moduł lasera czerwonego 635 nm został zaprojektowany do zastosowań wymagających projekcji kołowej z punktem centralnym za pomocą elementu optycznego DOE. Moduł nadaje się do celowania, pozycjonowania, znakowania optycznego, systemów inspekcji oraz integracji z urządzeniami, w których wymagana jest kompaktowa konstrukcja, zasilanie 5 V DC i stabilne parametry pracy.

Dane techniczne

Długość fali: 635 nm

Typ projekcji: okrąg z kropką

Układ optyczny: DOE, regulacja ostrości

Moc optyczna nominalna w zależności od wariantu: 10 mW, 30 mW, 50 mW, 100 mW, 150 mW, 200 mW

Rzeczywiste parametry optyczne każdego wariantu przedstawiono w poniższej tabeli.

Tryb pracy: APC

Napięcie zasilania: 5 V DC

Prąd roboczy: < 280 mA

Wymiary: D18 x 65 mm

Materiał obudowy: aluminium, w niektórych podłożach mosiądz/aluminium

Materiał soczewki: PMMA

Złącze: kabel 1m ze złączem DC 5,5 x 2,1 mm

Temperatura pracy: -10°C do +40°C

Temperatura przechowywania: -40°C do +85°C

Średni czas do awarii: ponad 8000 godzin

Funkcje i cechy

Czerwony moduł laserowy do projekcji widzialnej przy 635 nm

Element optyczny DOE tworzy wzór kołowy z punktem centralnym

Regulowana ostrość pozwala na dostosowanie projekcji do konkretnej odległości roboczej

Tryby pracy APC i ACC zapewniają stabilizację pracy zgodnie z konstrukcją modułu

Kompaktowa obudowa cylindryczna, przeznaczona do montażu w urządzeniach i elementach montażowych

Zasilanie prądem stałym 5 V umożliwia łatwą integrację z systemami niskonapięciowymi

Długa żywotność umożliwia stosowanie w zastosowaniach przemysłowych i laboratoryjnych

Idealny dla

Systemy pozycjonowania i celowania

Znakowanie optyczne i znakowanie

Osprzęt przemysłowy i stanowiska pomiarowe

Sprzęt inspekcyjny i kontrolny

Zastosowania laboratoryjne i rozwojowe

Integracja z maszynami i jednostkami automatyki

Zawartość opakowania

1x moduł laserowy czerwony 635 nm

Dlaczego warto wybrać ten produkt?

Połączenie kompaktowych wymiarów i precyzyjnie zdefiniowanej projekcji optycznej

Dokładnie określona długość fali 635 nm i zasilanie 5 V DC

Możliwość wyboru spośród wielu opcji wydajnościowych w zależności od wymagań aplikacji

Dostarczanie rzeczywistych wartości wydajnościowych w celu dokładniejszej oceny technicznej

Odpowiedni projekt do integracji z systemami technicznymi i przemysłowymi

Instrukcja instalacji i obsługi

Podczas instalacji należy upewnić się, że moduł jest solidnie zamocowany i prawidłowo wyrównany względem powierzchni docelowej.

Do prawidłowej pracy konieczne jest zastosowanie stabilizowanego zasilacza prądu stałego 5 V.

Podczas regulacji ostrości zalecamy ustawienie jej w odległości roboczej odpowiedniej do konkretnego zastosowania.

Używaj modułu w dopuszczalnym zakresie temperatur i zapewnij odpowiednie odprowadzanie ciepła.

Nie zaleca się przekraczania podanych parametrów zasilania elektrycznego i obciążenia prądowego.

Informacja o bezpieczeństwie

Promieniowanie laserowe może być niebezpieczne dla oczu

Nigdy nie patrz bezpośrednio w wiązkę światła ani w jej odbicie od błyszczących powierzchni.

Moduł należy zamontować w taki sposób, aby wiązka nie była skierowana na obszar, w którym poruszają się ludzie.

Przy montażu w urządzeniu należy przestrzegać odpowiednich przepisów bezpieczeństwa dotyczących urządzeń laserowych.

Produkt nie jest przeznaczony do zabawy i nie nadaje się do użytku przez dzieci.
