Descrizione

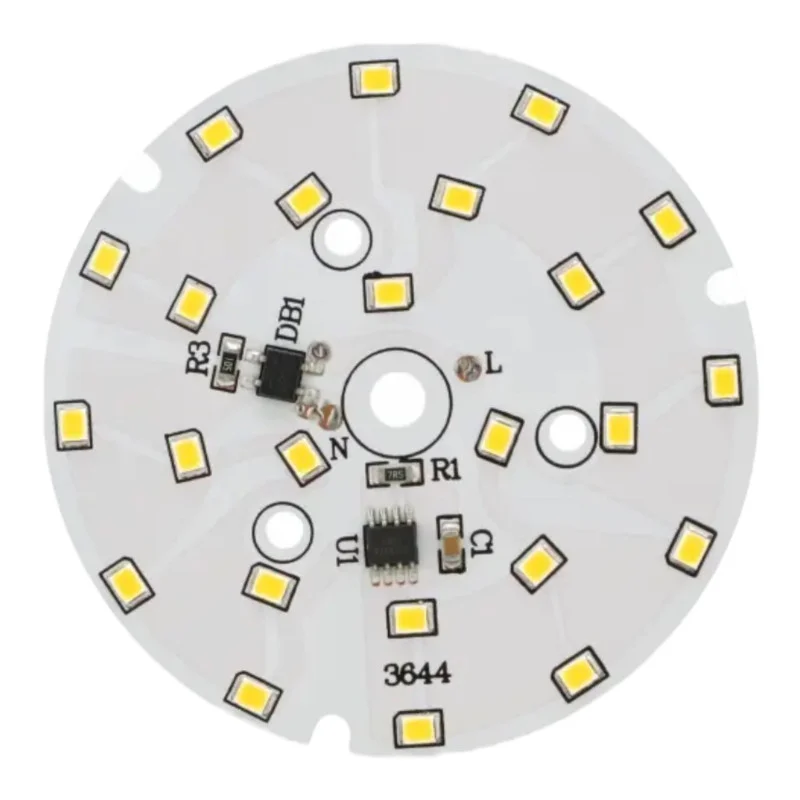

Okrągły moduł LED do bezpośredniego zastosowania w oprawach oświetleniowych zasilanych z sieci. Dzięki kompaktowej średnicy 74 mm, nadaje się do napraw i produkcji opraw oświetleniowych, gdzie wymagana jest prosta integracja płytki PCB LED i szeroki kąt świecenia.
Dane techniczne
Kod: AM9702
Pobór mocy: 12 W
Zasilanie: 170-275 V AC
Typ diody LED: SMD 2835
Liczba diod LED: 24
Średnica zewnętrzna: 74 mm
Kąt wiązki: 120130°
Natężenie światła: 9601080 lm
Barwa światła (warianty): ciepła biel (30003500 K), zimna biel (60006500 K)
Funkcje i cechy
Moduł LED na płytce drukowanej do montażu w oprawach oświetleniowych
Szeroki kąt wiązki światła odpowiedni do oświetlenia powierzchniowego i rozproszonego
Możliwość wyboru temperatury barwowej w zależności od wariantu produktu
Ważne: moduł nie zawiera przewodów ani kostki zaciskowej, przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED
Idealny dla
Naprawy i remonty opraw oświetleniowych zasilanych sieciowo
Oświetlenie wpuszczane i sufitowe o ograniczonej przestrzeni (Ø74 mm)
Oprawy techniczne, oświetlenie warsztatowe i użytkowe
Produkcja prototypów i opraw oświetleniowych na zamówienie
Zawartość opakowania
1× moduł LED okrągły Ø74 mm
Dlaczego warto wybrać ten produkt?
Określone parametry elektryczne dla zasilania sieciowego w zakresie 170275 V AC
Kompaktowy rozmiar i standardowe mocowanie SMD 2835 do typowych zastosowań oświetleniowych
Szeroki kąt wiązki zapewniający równomierne rozproszenie światła
Możliwość wyboru ciepłej lub zimnej bieli w zależności od wymagań zastosowania
Instrukcja instalacji i obsługi
Moduł należy zamontować na podłożu mechanicznie trwałym i termicznie odpowiednim; przy projektowaniu oprawy oświetleniowej konieczne jest zapewnienie odprowadzania ciepła stosownie do konstrukcji i warunków pracy.
Podłącz przewody, lutując je do wyznaczonych punktów na płytce PCB; użyj przewodów z odpowiednią izolacją dla napięcia sieciowego.
Przed montażem należy sprawdzić możliwości przestrzenne oprawy (średnica 74 mm) oraz unikać kontaktu modułu z częściami przewodzącymi bez izolacji.
Po montażu należy sprawdzić zamocowanie mechaniczne, izolację i działanie, a następnie oddać urządzenie do stałej eksploatacji.
Informacja o bezpieczeństwie
Produkt jest przeznaczony do zasilania sieciowego; działa pod niebezpiecznym napięciem z zakresu 170275 V AC. Niewłaściwe obchodzenie się z nim może spowodować porażenie prądem, oparzenia lub pożar.
Wszelkie prace związane z okablowaniem i instalacją należy wykonywać wyłącznie po odłączeniu zasilania i upewnieniu się, że urządzenie jest odłączone od zasilania.
Instalację i serwisowanie powinna wykonywać osoba wykwalifikowana, mająca wiedzę na temat pracy ze sprzętem elektrycznym niskiego napięcia.
Nie wolno włączać modułu poza oprawą oświetleniową lub bez odpowiedniego zabezpieczenia mechanicznego; należy unikać dotykania części pod napięciem oraz punktów lutowniczych.
Moduł nie zawiera przewodów ani kostki zaciskowej; nieprawidłowe lutowanie lub niewystarczająca izolacja połączeń może być przyczyną zwarcia, przegrzania lub porażenia prądem elektrycznym.
Należy zapewnić odpowiednie odstępy izolacyjne i odciążenie mechaniczne podłączonych przewodów, aby zapobiec poluzowaniu się połączeń lutowanych.
Nie należy używać modułu w środowiskach o dużej wilgotności lub w miejscach, w których może występować kondensacja, chyba że konstrukcja oprawy oświetleniowej zapewnia odpowiednią ochronę.
Nie należy przykrywać modułu materiałami termoizolacyjnymi ani ograniczać odprowadzania ciepła; nadmierna temperatura może prowadzić do skrócenia żywotności modułu lub jego awarii.
Jeśli płytka, diody LED lub przewody są uszkodzone, nie należy już używać modułu i należy wycofać go z eksploatacji.
