Descrizione
Okrągły moduł LED do zasilania sieciowego 220240 V AC jest przeznaczony do kompaktowych opraw oświetleniowych i aplikacji, w których wymagana jest prosta integracja z płytką drukowaną. Moduł jest dostępny w wielu wariantach barwy światła (zielona, czerwona, niebieska).
Dane techniczne
Kod produktu: AM1911
Znamionowy pobór mocy: 3 W
Zasilanie: prąd zmienny 220-240 V
Typ diody LED: 2835 SMD
Liczba diod LED: 10
Średnica zewnętrzna: 34 mm
Kąt wiązki: 120130°
Natężenie światła: 270300 lm
Opcje koloru światła: zielony, czerwony, niebieski
Funkcje i cechy
Kompaktowa, okrągła konstrukcja, odpowiednia do integracji z małymi oprawami oświetleniowymi
Szeroki kąt wiązki zapewniający równomierne oświetlenie wewnątrz oprawy
Montaż diody SMD LED 2835 do standardowego montażu PCB
Zasilanie bezpośrednio z sieci 220240 V AC (w zależności od konstrukcji modułu)
Idealny dla
Kontrolki i światła sygnalizacyjne (według wybranego koloru światła)
Oświetlenie wpuszczane i dekoracyjne do ograniczonej przestrzeni
Usługa wymiany modułów LED w oprawach o wymiarach i zasilaniu zgodnych z zamówieniem
Prototypy i projekty niestandardowe opraw oświetleniowych zasilanych z sieci
Zawartość opakowania

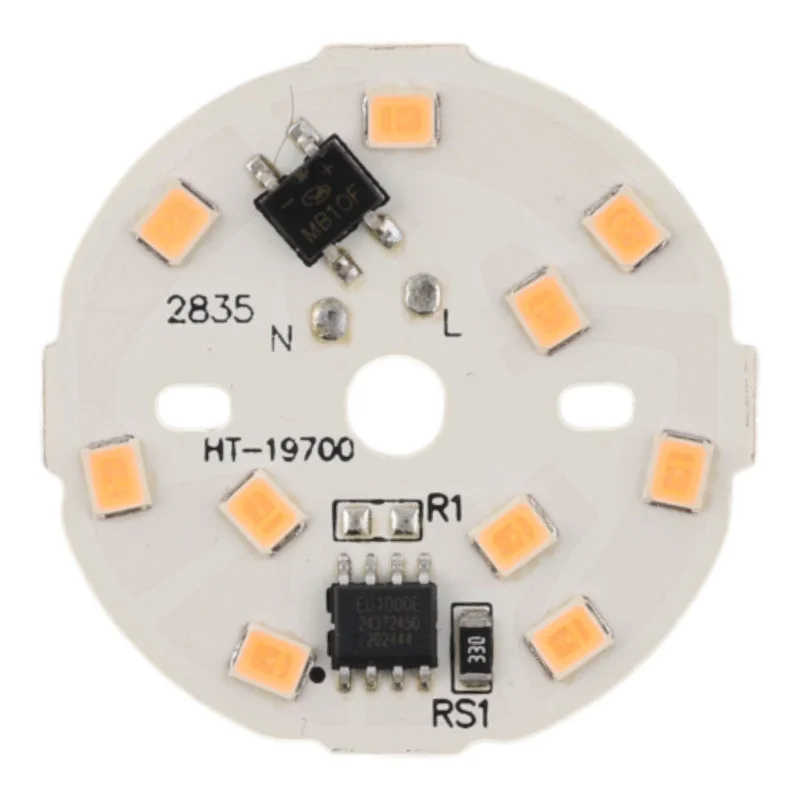

1x moduł LED okrągły Ø34 mm
Przewody i kostki zaciskowe nie są dołączone do zestawu.
Dlaczego warto wybrać ten produkt?
Zdefiniowano podstawowe parametry projektowania i integracji (napięcie, moc, rozmiar, kąt, jasność)
Wiele opcji kolorystycznych dla różnych wymagań aplikacji
Łatwa integracja mechaniczna dzięki okrągłemu formatowi
Instrukcja instalacji i obsługi
Moduł nie zawiera przewodów ani kostki zaciskowej; przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED.
Przed lutowaniem należy sprawdzić biegunowość/oznaczenie punktów połączeń na module i użyć przewodów z izolacją o odpowiedniej odporności temperaturowej.
Podczas montażu należy upewnić się, że moduł jest solidnie zamocowany, tak aby na połączenia lutowane nie oddziaływały żadne naprężenia mechaniczne.
Po montażu należy sprawdzić wytrzymałość elektryczną oraz odstępy izolacyjne w obrębie całej oprawy zgodnie z wymogami napięcia sieciowego.
Aby zapewnić prawidłowe funkcjonowanie oprawy oświetleniowej, należy zadbać o odpowiednie odprowadzanie ciepła.
Informacja o bezpieczeństwie
Moduł jest przeznaczony do zasilania prądem przemiennym 220240 V. Jest to niebezpieczne napięcie sieciowe, które może spowodować porażenie prądem, oparzenia lub pożar.
Instalację, podłączanie i serwisowanie należy wykonywać wyłącznie przy odłączonym dopływie prądu i po potwierdzeniu braku napięcia.
Zalecamy powierzenie instalacji i podłączenia osobie wykwalifikowanej, posiadającej wiedzę na temat pracy ze sprzętem niskonapięciowym, zgodnie z obowiązującymi przepisami.
Moduł LED musi być używany w obudowie/oprawie bezpiecznej pod względem elektrycznym, zapewniającej ochronę przed dotknięciem części pod napięciem.
Nie należy używać modułu, którego płytka drukowana jest uszkodzona, podzespoły są luźne lub widać na nich ślady przegrzania.
Podczas lutowania należy uważać, aby nie doszło do zwarcia ścieżek przewodzących, zimnych złączy lub uszkodzeń mechanicznych padów; po lutowaniu należy sprawdzić jakość połączeń.
Należy zapewnić odpowiednie odstępy izolacyjne, mechaniczne odciążenie przewodów zasilających i zabezpieczenie przed wyrwaniem przewodów z punktów lutowanych.
Nie umieszczaj modułu w środowisku, w którym istnieje ryzyko kontaktu z wodą lub kondensacją, chyba że oprawa oświetleniowa jest odpowiednio zabezpieczona.
Po zakończeniu montażu należy sprawdzić działanie i bezpieczeństwo całego urządzenia; w przypadku wystąpienia jakichkolwiek nietypowych objawów (zapach, dym, nadmierne nagrzewanie) należy natychmiast odłączyć urządzenie od sieci.
