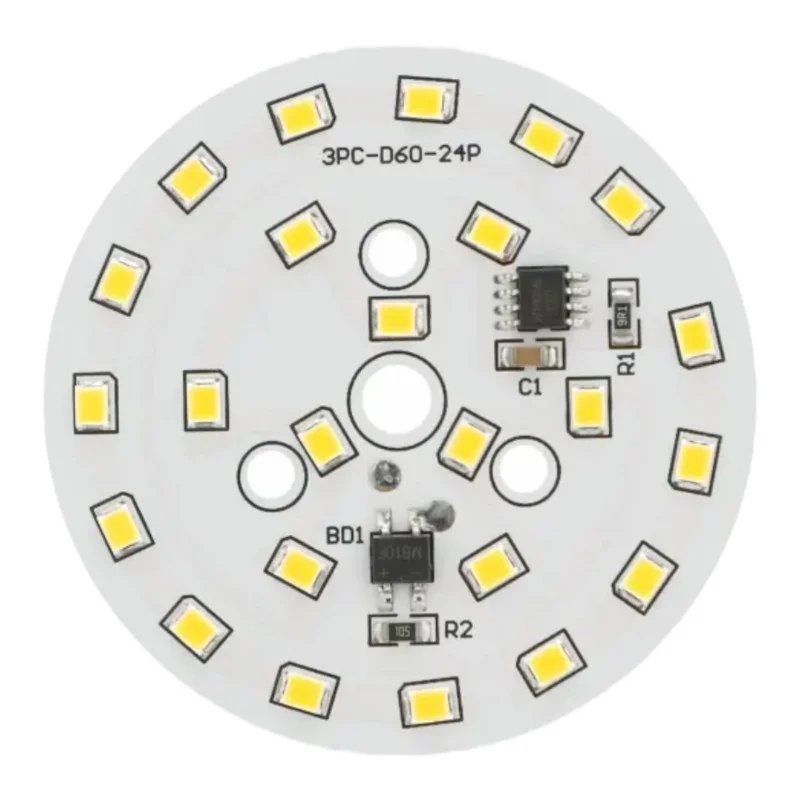

Descrizione
Okrągły moduł LED do bezpośredniego zasilania prądem przemiennym został zaprojektowany do naprawy i produkcji opraw oświetleniowych, gdzie wymagana jest kompaktowa, okrągła płytka drukowana i szeroki kąt świecenia. Moduł jest dostępny w ciepłej lub zimnej białej barwie światła.
Dane techniczne
Typ diody LED: 2835 SMD
Liczba diod LED: 24
Znamionowy pobór mocy: 9 W
Zasilanie: 170-275 V AC (bezpośrednie zasilanie sieciowe)
Średnica zewnętrzna: 60 mm
Kąt wiązki: 120130°
Natężenie światła: 720810 lm
Barwa światła (warianty): ciepła biel (30003500 K), zimna biel (60006500 K)
Funkcje i cechy
Konstrukcja okrągła do montażu w kompaktowych oprawach oświetleniowych i źródłach światła
Szeroki kąt wiązki światła odpowiedni do oświetlenia powierzchniowego
Zasilanie bezpośrednio z prądu przemiennego bez zewnętrznego źródła niskiego napięcia (w zależności od konstrukcji modułu)
Montaż diod LED SMD zapewniający równomierne rozprowadzenie światła na powierzchni modułu
Idealny dla
Naprawa i remont opraw oświetleniowych z modułem LED okrągłym Ø60 mm
Projekty DIY i prototypy sieciowych opraw LED
Lampy sufitowe i ścienne z dyfuzorem i wystarczającą ilością miejsca na izolację i chłodzenie
Zawartość opakowania
1x moduł LED okrągły Ø60 mm
Przewody i kostki zaciskowe nie są dołączone do zestawu.
Dlaczego warto wybrać ten produkt?
Jasno określone parametry elektryczne i optyczne dla projektowania i obsługi opraw oświetleniowych
Kompaktowy rozmiar Ø60 mm przy zachowaniu szerokiego kąta wiązki
Możliwość wyboru temperatury barwowej w zależności od zastosowania
Instrukcja instalacji i obsługi
Ważne: Moduł nie zawiera przewodów ani kostki zaciskowej. Przewody muszą być przylutowane bezpośrednio do płytki drukowanej modułu LED.
Przed lutowaniem odłącz zasilanie i sprawdź czy nie ma napięcia.
Należy stosować przewody z odpowiednią izolacją do napięcia sieciowego i zapewnić odciążenie, aby zapobiec przenoszeniu naprężeń mechanicznych na połączenia lutowane.
Po zainstalowaniu należy upewnić się, że żadna przewodząca część modułu nie będzie miała kontaktu z metalowymi częściami oprawy bez odpowiedniej izolacji.
Moduł należy zamontować w oprawie w taki sposób, aby zapewnić odpowiednie chłodzenie i nie przekroczyć warunków pracy przewidzianych przez konstrukcję oprawy.
Informacja o bezpieczeństwie
Ostrzeżenie: Moduł jest zasilany napięciem sieciowym 170275 V AC. Niewłaściwe obchodzenie się z nim może spowodować porażenie prądem, pożar lub uszkodzenie urządzenia.
Instalację i serwisowanie należy wykonywać wyłącznie przy odłączonym zasilaniu; po odłączeniu zasilania należy odczekać, aż wszystkie elementy w obwodzie się rozładują, a stan beznapięciowy należy zawsze potwierdzić pomiarem.
Nie należy używać modułu poza zamkniętą oprawą oświetleniową ani bez zastosowania osłony zabezpieczającej przed kontaktem z częściami pod napięciem.
Należy zapewnić odpowiednie odległości izolacyjne oraz zamocowania mechaniczne; nie dopuszczać do kontaktu z częściami przewodzącymi, śrubami lub krawędziami, które mogą uszkodzić izolację przewodów.
Należy używać wyłącznie przewodów i materiałów lutowniczych przeznaczonych do zastosowań sieciowych; po lutowaniu należy sprawdzić jakość połączeń i brak zwarć.
Nie należy używać modułu w środowiskach o dużej wilgotności lub w miejscach, w których może występować kondensacja, chyba że konstrukcja oprawy oświetleniowej zapewnia odpowiednią ochronę.
Jeżeli płytka, diody LED, pola lutownicze lub izolacja przewodów są uszkodzone, nie należy już używać modułu.
