Descrizione

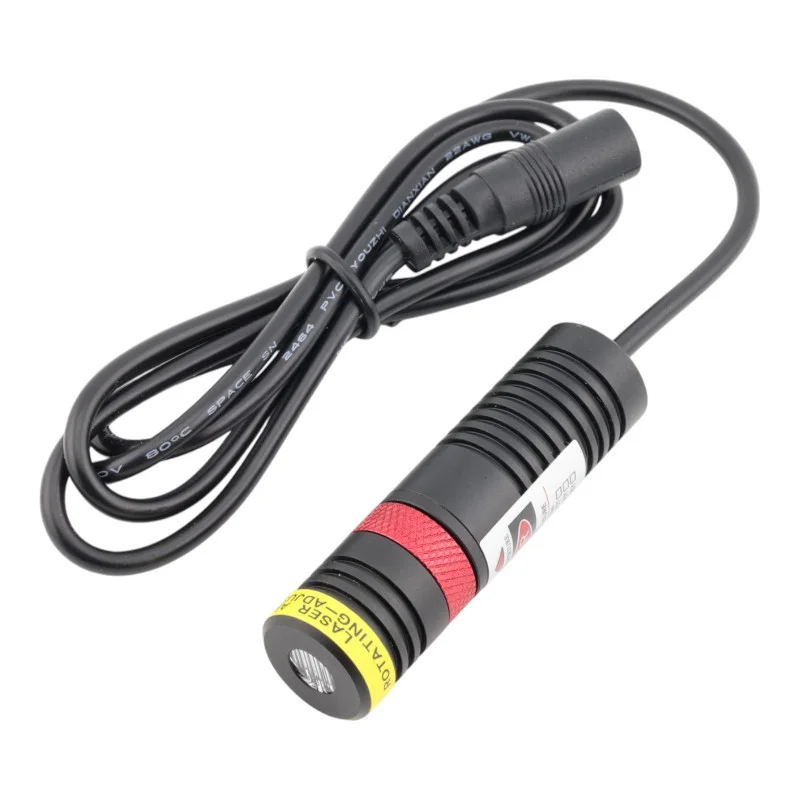

Modulul laser roșu de 650 nm cu proiecție circulară și transversală este conceput pentru aplicații de țintire, poziționare și ghidare optică în industrie, tehnologia de măsurare și integrarea în dispozitive. Modulul utilizează optică DOE cu focalizare reglabilă și este alimentat la 5V DC. Carcasa metalică din aluminiu susține disiparea căldurii și asigură rezistență mecanică în timpul funcționării normale.
Specificații tehnice
Tip produs: modul laser cu proiecție circulară cu cruce
Culoarea laserului: roșu
Lungime de undă: 650nm
Dimensiunile carcasei: Ø18 x 65mm
Materialul carcasei: aluminiu
Tip lentilă: PMMA
Tip optică: DOE
Focalizare: reglabilă
Mod de funcționare: APC/ACC
Tensiune de alimentare: 5V CC
Conexiune: cablu de 1 m cu conector DC 5,5/2,1 mm
Temperatura de funcționare: -10 până la +50°C
Temperatura de depozitare: -40 până la +85°C
Timp mediu până la defecțiune: peste 8000 de ore
Tabelul de putere optică reală
| Putere nominală | Performanță optică reală |
| 10mW | 7,5 până la 8,5 mW |
| 30mW | 18 până la 24 mW |
| 50mW | 38 până la 45 mW |
| 100mW | 75 până la 95 mW |
| 150mW | 100 până la 120 mW |
| 200mW | 130 până la 150 mW |
Funcții și caracteristici
Proiecție circulară cu reticul pentru o direcționare optică precisă
Laser roșu de 650 nm potrivit pentru ghidare și indicare vizuală generală
Optică DOE pentru crearea unui model definit
Focalizare reglabilă pentru adaptarea proiecției la distanța și aplicația specifică
Corp din aluminiu pentru o stabilitate termică și o rezistență mecanică mai bune
Sursă de alimentare de 5V CC pentru integrare ușoară în dispozitive și bancuri de testare
Modurile de operare APC și ACC pentru controlul diodelor laser corespunzătoare
Ideal pentru
Topografie și poziționare industrială
Sisteme de ghidare a liniei de producție
Marcarea optică a punctelor de referință
Integrarea în dispozitive de măsurare și control
Aplicații de laborator și dezvoltare
Ajustarea, configurarea și verificarea geometriei
Conținutul pachetului
1x modul laser roșu 650nm, cerc cu cruce
1x cablu de conectare 1m cu conector DC 5,5/2,1 mm
De ce să alegeți acest produs?
Combinație între dimensiuni compacte și design metalic robust
Model de proiecție circulară și transversală clar definit pentru aplicații tehnice
Valori ale puterii optice nominale și reale clar specificate
Sursă de alimentare standard de 5V CC și conexiune prin cablu prefabricată
Soluție potrivită pentru integrarea în sisteme industriale, de laborator și de dezvoltare
Instrucțiuni de instalare și utilizare
În timpul instalării, asigurați o fixare mecanică fermă a modulului, fără transmiterea vibrațiilor.
Pentru o funcționare corectă, este necesară utilizarea unei surse de alimentare stabilizate de 5V CC.
După instalare, reglați focalizarea în funcție de distanța de lucru dorită și de dimensiunea imaginii proiectate.
În timpul funcționării pe termen lung, recomandăm asigurarea unei disipări adecvate a căldurii în funcție de varianta de putere selectată.
Utilizați modulul în intervalul de temperatură de funcționare specificat.
Notificare de siguranță
Radiațiile laser pot fi periculoase pentru vedere.
Nu priviți direct în fasciculul de ieșire sau la reflexia acestuia pe suprafețe lucioase.
La integrarea într-un dispozitiv, recomandăm utilizarea măsurilor de protecție adecvate, corespunzătoare variantei de putere a modulului.
Produsul nu este destinat utilizării fără o evaluare tehnică adecvată în aplicații în care defecțiunea ar putea duce la un risc pentru sănătate sau proprietate.
