Descrizione

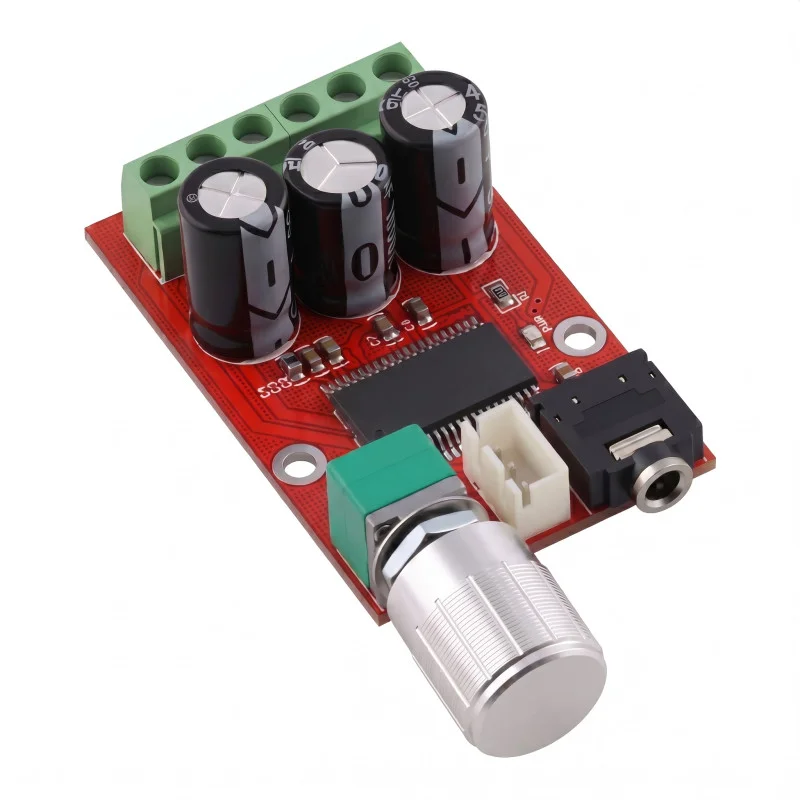

Le module amplificateur audio compact à deux canaux XH-M145 est conçu pour amplifier les signaux audio analogiques de faible niveau destinés aux enceintes passives. Ce module utilise le circuit intégré YD138-E et fonctionne en classe D. Il est équipé d’un potentiomètre rotatif pour le réglage du volume, d’un bornier à vis pour l’alimentation et les sorties vers les enceintes, ainsi que d’un connecteur d’entrée audio sur la carte.
Spécifications techniques
Modèle : XH-M145
Type d’appareil : module d’amplificateur audio stéréo
Classe de fonctionnement de l’amplificateur : D
Circuit intégré utilisé : YD138-E
Nombre de canaux : 2
Alimentation recommandée : 12 V CC / 1,5 A
Plage de tension de fonctionnement : 9 à 14 V CC
Puissance de sortie déclarée : 2 x 8 W sous une charge de 8 ohms
Puissance de sortie déclarée : 2 x 12 W sous une charge de 4 ohms
Dimensions du module : 58 x 36 x 21 mm sans la saillie du potentiomètre
Entrée du signal audio : connecteur sur la carte
Sorties et alimentation : bornier à vis
Marquages des bornes sur la carte : L-OUT, +12V, GND, R-OUT
Fonctions et caractéristiques
Conception stéréo pour les canaux gauche et droit.
Un potentiomètre intégré permet un contrôle direct du volume sur le module.
Circuit imprimé compact avec trous de fixation pour montage mécanique.
Doté de condensateurs électrolytiques et d’un circuit amplificateur de puissance dans un seul module.
Selon la description ci-jointe, le circuit comprend une protection contre les surintensités, une protection thermique et une suppression du bruit.
Idéal pour
Intégré aux petits appareils audio.
Projets d’enceintes amplifiées fonctionnant en courant continu.
Électronique de loisir et prototypage de systèmes audio stéréo simples.
Applications audio informatiques ou multimédias avec haut-parleurs passifs externes.
Contenu de l’emballage
1 module d’amplificateur audio XH-M145
1 bouton de commande de potentiomètre
1 rondelle
1 écrou de fixation
Pourquoi choisir ce produit ?
Modèle clairement désigné XH-M145 avec le circuit amplificateur YD138-E mentionné.
Amplificateur stéréo au format compact, adapté à l’intégration dans des appareils de petite taille.
Alimentation basse tension continue pour une utilisation dans les applications CC courantes.
Le raccordement direct de l’alimentation et des haut-parleurs aux bornes simplifie le câblage.
Le contrôle du volume fait partie intégrante du module et ne nécessite pas d’élément de contrôle séparé.
Instructions d’installation et d’utilisation
Respectez la polarité de la connexion d’alimentation sur les bornes +12V et GND.
Branchez les haut-parleurs aux sorties marquées pour les canaux gauche et droit.
Installez le module dans une zone bénéficiant d’une dissipation thermique suffisante.
Faites passer le signal audio d’entrée via le connecteur d’entrée de la carte.
Coupez l’alimentation électrique avant de brancher ou de débrancher des fils.
Avis de sécurité
Conçu pour une alimentation CC basse tension dans la plage spécifiée.
Un branchement à polarité incorrecte ou un court-circuit à la sortie peut endommager le module.
Les composants peuvent devenir chauds pendant le fonctionnement ; par conséquent, ne couvrez pas le module et ne l’installez pas sur une surface inflammable sans séparation appropriée.
Neffectuez linstallation et le raccordement que lorsque lalimentation électrique est coupée.
Ce produit est un module électronique destiné à être installé, et non un terminal emballé séparément.
