Descrizione

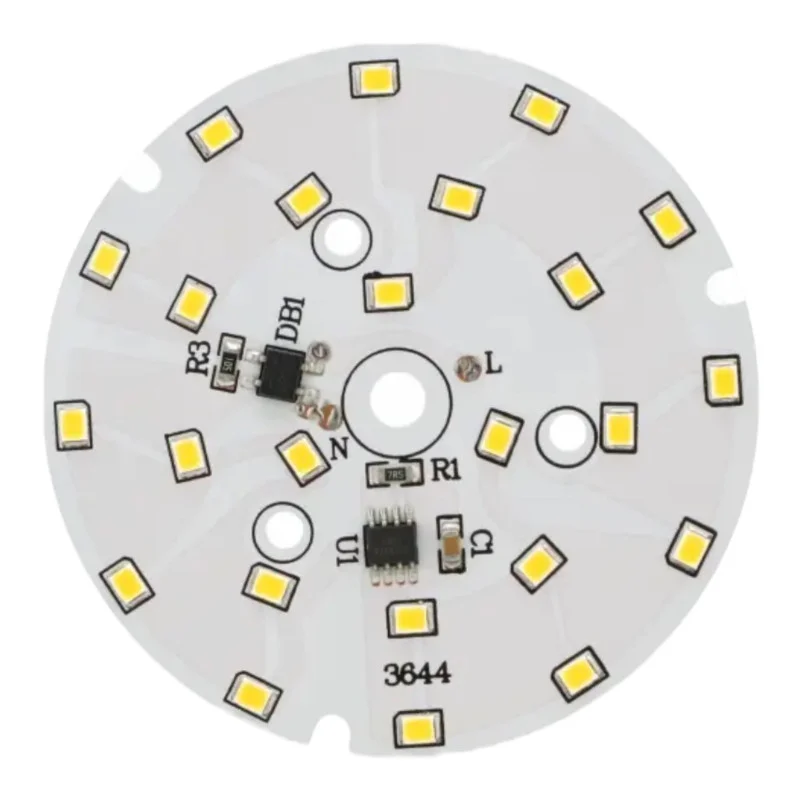

Module LED rond pour une utilisation directe dans les luminaires alimentés par le secteur. Grâce à son diamètre compact de 74 mm, il convient à la réparation et à la production de luminaires nécessitant une intégration simple du circuit imprimé LED et un large angle de faisceau.
Spécifications techniques
Code : AM9702
Consommation électrique : 12 W
Alimentation : 170-275 V CA
Type de LED : SMD 2835
Nombre de LED : 24
Diamètre extérieur : 74 mm
Angle du faisceau : 120130°
Intensité lumineuse : 9601080 lm
Couleur de la lumière (variantes) : blanc chaud (30003500 K), blanc froid (60006500 K)
Fonctions et caractéristiques
Module LED sur circuit imprimé pour montage dans luminaires
Grand angle de faisceau adapté à l’éclairage de zone et diffus
Possibilité de choisir la température de couleur selon la variante du produit
Important : le module ne contient ni fils ni bornier ; les fils doivent être soudés directement sur le circuit imprimé du module LED.
Idéal pour
Réparation et remise en état des luminaires alimentés par le réseau électrique
Luminaires encastrés et plafonniers à espace limité (Ø74 mm)
Luminaires techniques, éclairage d’atelier et de service
Production de prototypes et de luminaires sur mesure
Contenu de l’emballage
1 module LED rond Ø74 mm
Pourquoi choisir ce produit ?
Paramètres électriques définis pour l’alimentation secteur dans la plage de 170 à 275 V CA
Taille compacte et montage standard SMD 2835 pour les applications d’éclairage courantes
Angle de faisceau large pour une distribution uniforme de la lumière
Possibilité de choisir un blanc chaud ou froid selon les besoins de l’application
Instructions d’installation et d’utilisation
Installer le module sur un substrat mécaniquement solide et thermiquement adapté ; lors de la conception du luminaire, il est nécessaire d’assurer la dissipation de la chaleur en fonction de sa structure et de ses conditions de fonctionnement.
Raccordez les fils en les soudant aux pastilles désignées sur le circuit imprimé ; utilisez des fils avec une isolation appropriée pour la tension secteur.
Avant l’installation, vérifiez les possibilités spatiales du luminaire (diamètre 74 mm) et évitez le contact du module avec des pièces conductrices non isolées.
Après l’installation, vérifiez la fixation mécanique, l’isolation et le fonctionnement avant la mise en service permanente.
Avis de sécurité
Ce produit est conçu pour être alimenté par le secteur ; il fonctionne avec des tensions dangereuses comprises entre 170 et 275 V CA. Une mauvaise manipulation peut entraîner un choc électrique, des brûlures ou un incendie.
Effectuez tous les travaux de câblage et d’installation uniquement avec l’alimentation électrique débranchée et après avoir vérifié que l’appareil est hors tension.
L’installation et l’entretien doivent être effectués par une personne qualifiée ayant des connaissances en matière d’entretien des équipements électriques basse tension.
Ne pas mettre le module sous tension à l’extérieur du luminaire ou sans protection mécanique adéquate ; il est nécessaire d’éviter de toucher les pièces sous tension et les points de soudure.
Le module ne contient ni fils ni bornier ; une soudure incorrecte ou une isolation insuffisante des connexions peuvent provoquer un court-circuit, une surchauffe ou un choc électrique.
Veillez à respecter des distances d’isolation suffisantes et à prévoir un dégagement mécanique adéquat pour les fils connectés afin d’éviter le desserrage des joints soudés.
Nutilisez pas le module dans des environnements à forte humidité ou dans des endroits où de la condensation peut se produire, sauf si la conception du luminaire offre une protection adéquate.
Ne recouvrez pas le module de matériaux d’isolation thermique et ne restreignez pas la dissipation de la chaleur ; une température excessive peut entraîner une réduction de sa durée de vie ou une panne.
En cas de dommages sur la carte, les LED ou les fils, cessez immédiatement d’utiliser le module et mettez-le hors service.
