Descrizione

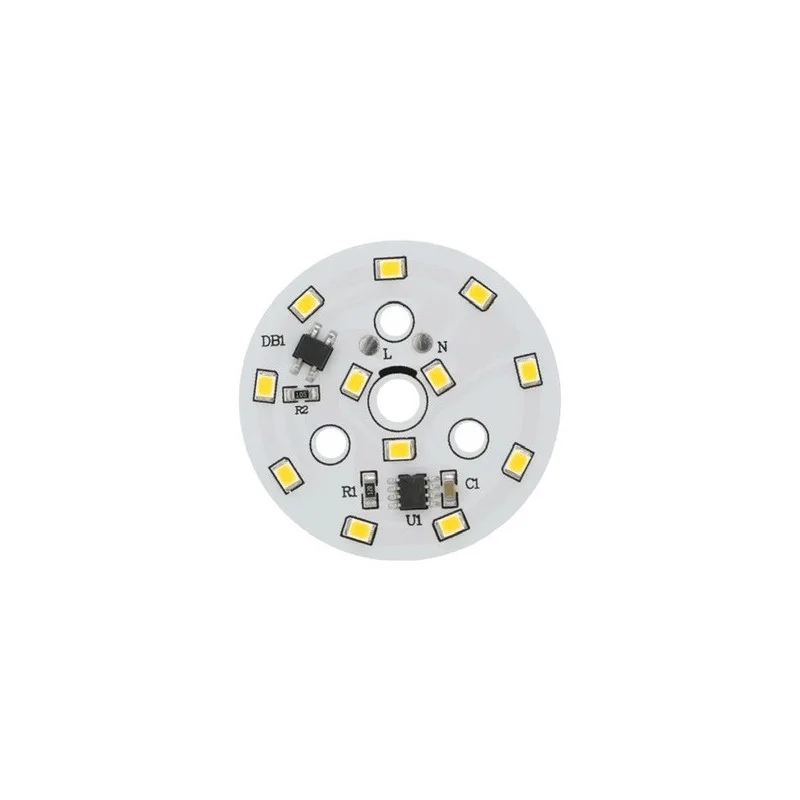

Module LED rond pour alimentation directe 220-240 V CA. Il est destiné à la réparation et à la production de luminaires nécessitant un module d’éclairage compact avec circuit imprimé et un large angle de faisceau. Ce module est disponible en deux températures de couleur : blanc chaud et blanc froid.
Spécifications techniques
Consommation électrique : 7 W
Alimentation électrique : 220-240 V CA
Type de LED : SMD 2835
Nombre de LED : 12
Diamètre extérieur du module : 50 mm
Angle du faisceau : 120130°
Flux lumineux : 530600 lm
Durée de vie : 10 000 heures
Options de couleur de lumière : blanc chaud (30003500 K), blanc froid (60006500 K)
Fonctions et caractéristiques
Conception circulaire compacte adaptée à l’intégration dans des luminaires à espace limité.
Alimentation directe par le secteur (220-240 V CA) sans source CC externe
Angle de faisceau large adapté à l’éclairage de zone
Assemblage de LED SMD 2835 pour applications d’éclairage général
Idéal pour
Réparation et remise en état des luminaires LED de réseau
Production de luminaires simples alimentés directement par le réseau électrique
Plafonniers et appliques murales avec module lumineux circulaire
Éclairage technique et utilitaire intérieur
Contenu de l’emballage
1 module LED rond Ø50 mm
Les câbles et les borniers ne sont pas inclus dans l’emballage.
Pourquoi choisir ce produit ?
Paramètres clairement définis pour la conception et le remplacement des modules d’éclairage
Possibilité de sélectionner la température de couleur en fonction des exigences de l’application
LED standard (SMD 2835) et format compact Ø50 mm
Solution adaptée à la maintenance et à la production de luminaires à l’unité
Instructions d’installation et d’utilisation
Le module ne contient ni fils ni bornier ; les fils conducteurs doivent être soudés directement sur le circuit imprimé du module LED.
Avant de souder, vérifiez la polarité/le marquage des points de connexion sur la carte et utilisez des fils avec une isolation appropriée pour la tension secteur.
Installez le module sur un support adapté à la dissipation de la chaleur ; lors de la conception du luminaire, assurez-vous d’une isolation thermique et d’une ventilation suffisantes en fonction de sa structure.
Après l’installation, vérifiez la fixation mécanique, l’isolation électrique et le dispositif anti-traction des câbles d’alimentation.
Utiliser uniquement dans un luminaire fermé ou dans une structure empêchant tout contact accidentel avec des pièces sous tension.
Avis de sécurité
Ce module est conçu pour une alimentation électrique de 220 à 240 V CA ; il s’agit d’une tension secteur dangereuse présentant un risque de choc électrique, de brûlures ou d’incendie.
Neffectuez linstallation et lentretien quaprès avoir coupé lalimentation et vérifié labsence de tension sur les câbles.
Nous recommandons que l’installation et le raccordement soient confiés à une personne possédant les qualifications électriques appropriées et les connaissances nécessaires pour travailler avec la tension du réseau.
Ne pas utiliser le module à l’extérieur du luminaire sans protection contre les contacts ; des pièces sous tension peuvent être présentes sur la carte.
Utilisez les outils et les procédures appropriés lors du soudage ; un soudage incorrect peut entraîner une surchauffe des connexions, des courts-circuits ou des fils desserrés.
Veillez à respecter des distances d’isolation suffisantes, à assurer un dégagement mécanique adéquat des conducteurs et à les protéger contre les vibrations ; un fil mal fixé peut provoquer un court-circuit ou des blessures.
Ninstallez pas le module dans un environnement humide ou comportant de leau, sauf si la structure complète du luminaire est conçue pour ces conditions.
Ne recouvrez pas le module de matériaux d’isolation thermique et ne restreignez pas la dissipation de la chaleur ; une température excessive réduit sa durée de vie et augmente le risque de panne.
Si la carte, la LED ou les connexions d’alimentation sont endommagées, n’utilisez plus le module et mettez-le hors service.
