Descrizione

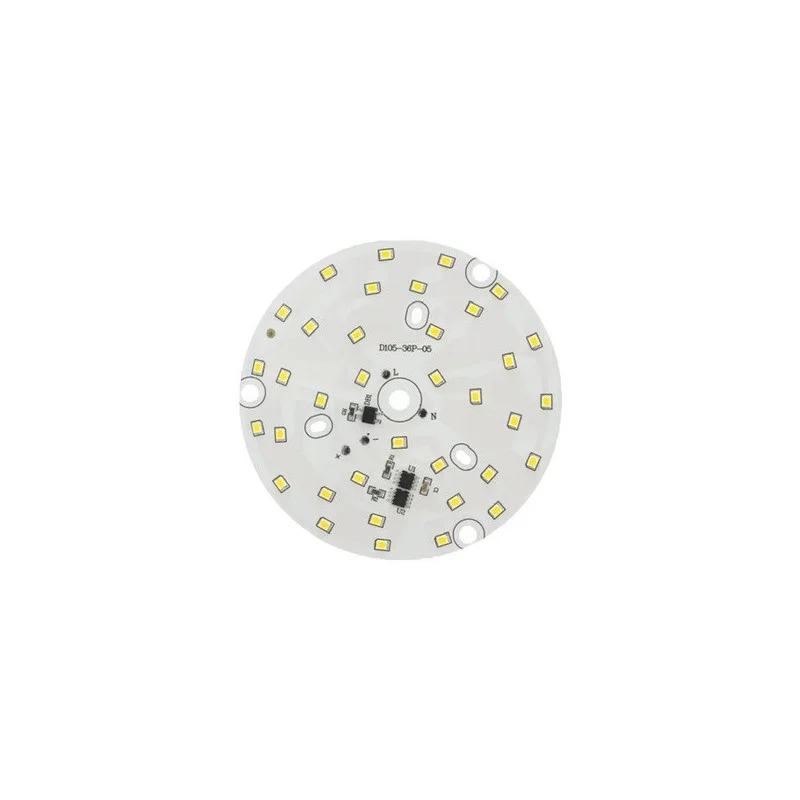

Il modulo LED rotondo per alimentazione CA diretta è progettato per la riparazione e la produzione di apparecchi di illuminazione che richiedono un circuito stampato circolare compatto e un ampio angolo di emissione luminosa. Il modulo è disponibile con luce bianca calda o bianca fredda.
Specifiche tecniche
Codice: AM4172
Consumo energetico: 15 W
Alimentazione: 170-275 V CA
Tipo di LED: SMD 2835
Numero di LED: 36
Diametro esterno: 105 mm
Angolo del fascio: 120130°
Intensità luminosa: 12001350 lm
Colore della luce (varianti): bianco caldo 30003500 K, bianco freddo 60006500 K
Funzioni e caratteristiche
Design circolare adatto per apparecchi di illuminazione con spazio centrale e distribuzione uniforme della luce.
Ampio angolo di fascio luminoso per l’illuminazione di aree specifiche.
Possibilità di scegliere il colore della luce in base all’applicazione (bianco caldo/freddo).
Importante: il modulo non contiene fili né morsettiera; i fili devono essere saldati direttamente al circuito stampato del modulo LED.
Ideale per
Riparazione e revisione di apparecchi di illuminazione a LED alimentati da rete elettrica CA.
Faretti da incasso e da soffitto con modulo LED circolare.
Illuminazione tecnica e di servizio dove è richiesto un ampio angolo di fascio.
Contenuto della confezione
1× Modulo LED rotondo Ø105 mm
Perché scegliere questo prodotto?
Alimentazione elettrica direttamente dalla rete elettrica CA nell’intervallo 170275 V.
Dimensioni meccaniche definite per una facile sostituzione in apparecchi di illuminazione compatibili.
Parametri di flusso luminoso e angolo del fascio adatti all’illuminazione di aree.
Possibilità di scegliere la temperatura colore in base alle esigenze del progetto.
Istruzioni per l’installazione e l’uso
Prima dell’installazione, verificare la compatibilità meccanica (diametro 105 mm) e il metodo di fissaggio nell’apparecchio di illuminazione.
Per il collegamento, utilizzare fili con isolamento adeguato alla tensione di rete; saldare i fili agli appositi pad di saldatura sul PCB.
Durante la saldatura, lavorare con l’alimentazione scollegata e assicurarsi che i cavi siano meccanicamente allentati (per evitare che i pad di saldatura si strappino).
Assicurare un raffreddamento adeguato in base al design dell’apparecchio di illuminazione; non installare il modulo in uno spazio chiuso senza dissipazione del calore.
Dopo l’installazione, controllare il fissaggio, le distanze di isolamento ed eseguire un test funzionale.
Avviso di sicurezza
Il modulo è progettato per un’alimentazione di 170275 V CA. Si tratta di una tensione di rete pericolosa che può causare scosse elettriche o incendi.
Eseguire tutti i lavori solo con l’alimentazione elettrica scollegata e dopo aver verificato che non vi sia tensione sui collegamenti.
L’installazione può essere eseguita solo da personale qualificato con conoscenze specifiche su come lavorare su apparecchiature elettriche in sistemi di distribuzione di rete.
Non accorciare le distanze di isolamento e garantire un passaggio sicuro dei cavi; evitare che parti sotto tensione entrino in contatto con il corpo metallico dell’apparecchio di illuminazione.
Dopo aver saldato i fili, è necessario garantire l’isolamento elettrico e il fissaggio meccanico del collegamento, in modo che non possa allentarsi, andare in cortocircuito o entrare in contatto con altre parti dell’apparecchio di illuminazione.
Non utilizzare il modulo senza un’adeguata copertura/diffusore dell’apparecchio di illuminazione, dove potrebbero essere toccate parti sotto tensione o potrebbero entrare oggetti conduttivi.
Non installare il modulo in un ambiente con condensa o in luoghi in cui potrebbero verificarsi perdite, a meno che l’apparecchio di illuminazione non sia progettato per le condizioni indicate.
In caso di malfunzionamento (odore, fumo, riscaldamento anomalo, sfarfallio), scollegare immediatamente l’alimentazione e non utilizzare ulteriormente l’apparecchio.
