Descrizione

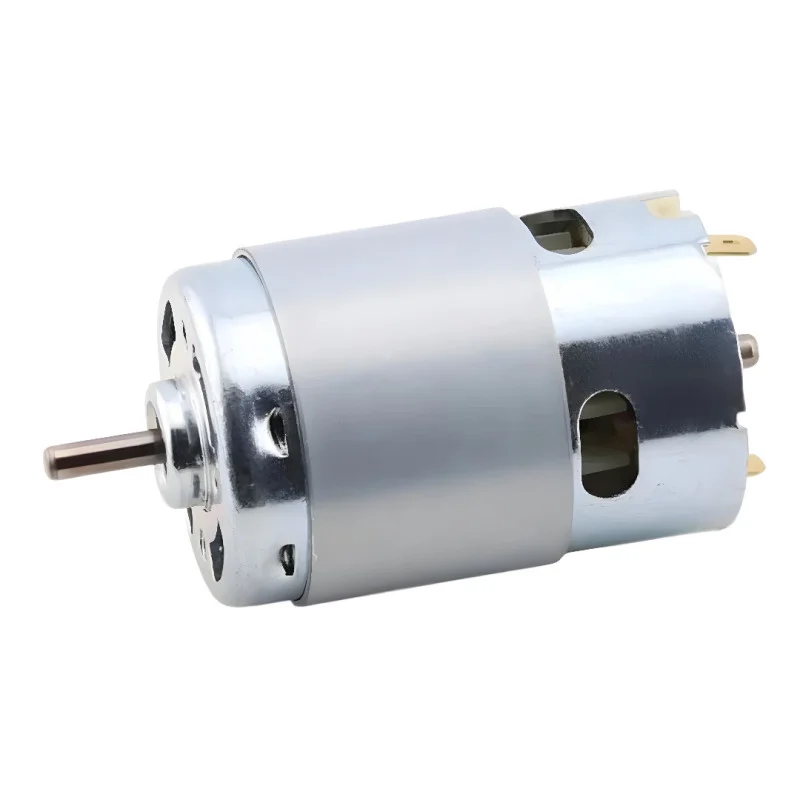

El motor de CC con escobillas de tamaño 895 está diseñado para aplicaciones que requieren un variador compacto de alta velocidad. Es compatible con fuentes de alimentación de 12 V o 24 V CC y para diseños que requieren un control de velocidad sencillo mediante PWM y un soporte mecánico estable del eje.
Especificaciones técnicas
Tensión de alimentación (según variante: 12 V CC / 24 V CC)
Velocidad nominal (según variante): 3000, 6000, 7500, 10000, 15000, 20000 RPM
Tipo de motor: Escobilla de CC
Construcción: imán permanente
Cojinete: rodamiento de bolas doble
Número de modelo: 895
Dimensiones del cuerpo del motor: longitud 72 mm, diámetro 50 mm
Eje: diámetro 5 mm, proyección 16 mm
Diámetro frontal (parte delantera): 18 mm
Espaciado del pasador trasero: 6 mm
Corriente de trabajo: 712 A
Corriente de arranque: 12 A
Corriente sin carga: 1,2-1,5 A
Corriente de carga: 1218 A
Corriente continua (especificada por el fabricante): 1020 A
Característica de protección: a prueba de goteo
Funciones y características
Conmutación de escobillas para un suministro de energía y control sencillos
Alta velocidad para unidades que requieren una respuesta rápida
Rodamiento de bolas doble para un funcionamiento más estable y mayor resistencia a cargas radiales.
Imán permanente para un diseño compacto
Terminales con polaridad marcada: contacto positivo (dos muescas), contacto negativo (una muesca)
Ideal para
Variadores de frecuencia DIY y prototipos para 12 V / 24 V CC
Pequeños mecanismos, engranajes y unidades de accionamiento con control de velocidad
Construcciones de modelos y pasatiempos que requieren velocidades más altas
Ventiladores, aplicaciones centrífugas y otros mecanismos rotatorios según diseño mecánico
Contenido del paquete
Motor DC 895 (1 ud.)
¿Por qué elegir este producto?
Admite dos opciones de fuente de alimentación comunes: 12 V y 24 V CC
Dimensiones mecánicas definidas para una integración más fácil en la estructura
Rodamiento de bolas adecuado para aplicaciones de mayor velocidad.
Conexión eléctrica sencilla y opción de control mediante un controlador PWM
Instrucciones de instalación y funcionamiento
Proporcionar una fuente de alimentación con suficiente reserva de corriente considerando la corriente de arranque del motor.
Para controlar la velocidad, utilice un controlador PWM diseñado para motores de CC y la carga de corriente adecuada.
Durante el montaje, asegúrese de que la alineación del eje y el asiento mecánico sean correctos para evitar una carga excesiva sobre los cojinetes.
Verifique la polaridad de la conexión según las marcas de los terminales.
Aviso de seguridad
El motor es un dispositivo giratorio; asegúrese de que las partes móviles estén cubiertas y evite el contacto con el eje y los elementos giratorios.
El dimensionamiento incorrecto de los cables y de la fuente de alimentación puede provocar sobrecalentamiento; utilice secciones transversales de cables y fusibles adecuados.
No opere el motor bloqueado; esto puede provocar un aumento significativo de la corriente y dañar el motor o la fuente de alimentación.
