Descrizione

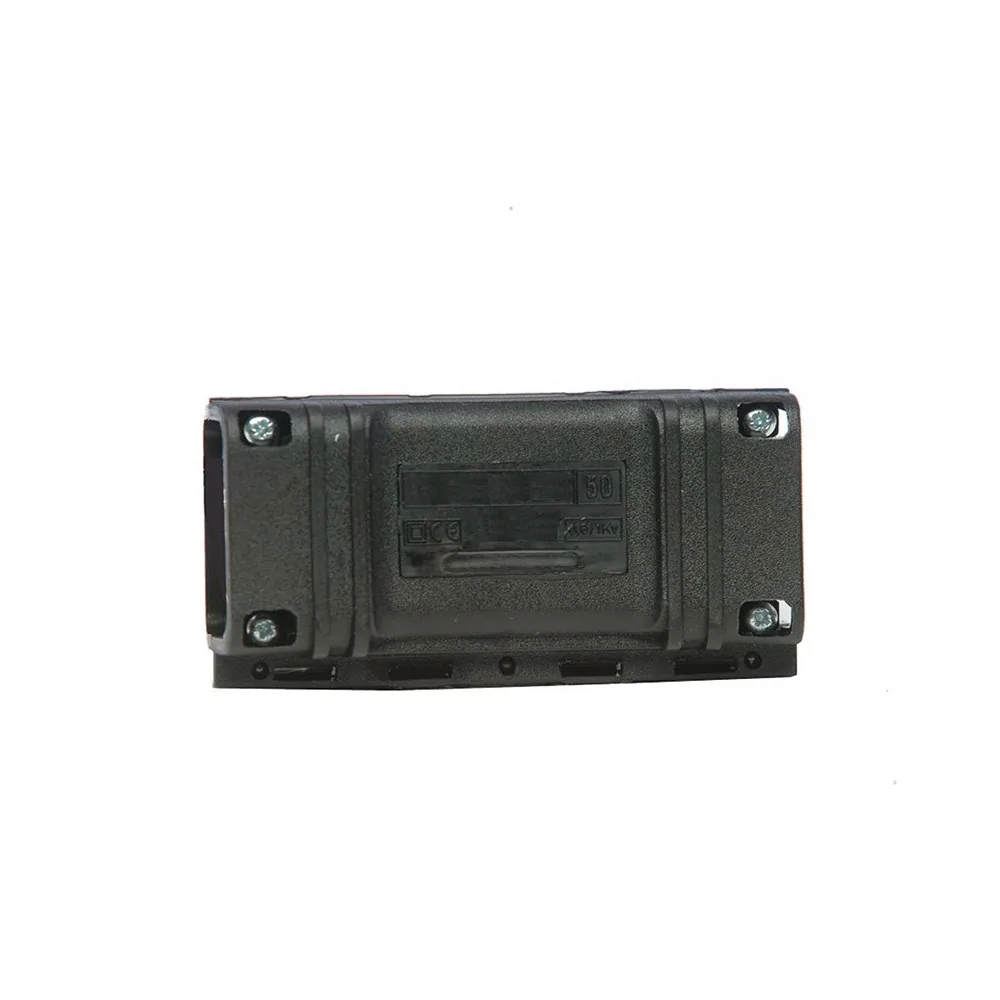

La muffola elettrica stagna Zippo 8702 è una giunzione rapida pre-incapsulata in gel siliconico, pensata per proteggere giunzioni di cavi elettrici da acqua, umidità, condensa e detriti. Il contenitore è in materiale autoestinguente con chiusura a scatto. È equipaggiato di doppio blocca cavo a vite e gel siliconico già posizionato sulle due superfici interne. Una volta chiusa, la muffola avvolge i conduttori in un gel morbido ed elastico che li isola elettricamente e meccanicamente. Tensione di esercizio 0,6/1 kV.
Quando ti serve questa muffola
La muffola elettrica gel stagna Zippo 8702 è la scelta giusta quando devi giuntare cavi in zone esposte a umidità o agenti atmosferici, e non hai una scatola di derivazione pre-esistente. Casi tipici al banco: ripristino di un cavo interrato danneggiato (irrigazione, illuminazione giardino, pompa), giunzione di una linea esterna in giardino o terrazzo, allungamento di un cavo che arriva all’impianto piscina, giunzione su impianti fotovoltaici e solare termico, ripristino di linee tagliate accidentalmente durante lavori di scavo.
Il range cavi è ampio. In giunzione diritta lavora 1 cavo da 4 mm² fino a 50 mm², copre quindi la maggior parte degli impianti residenziali e light-commercial. La versione derivata gestisce 1 cavo passante 4÷50 mm² più 1 cavo derivato 1,5÷35 mm². Lo spazio utile interno è 57×37×18 mm.
Come si installa: 4 passaggi
L’installazione della muffola elettrica Zippo 8702 è rapida. Importante: la muffola è composta solo dalla scatola con gel siliconico pre-incapsulato e dal doppio blocca cavo a vite (anti-strappo), i morsetti per eseguire la giunzione vanno acquistati a parte (mammut, capicorda, connettori rapidi tipo WAGO, nastro auto-amalgamante). Serve solo cacciavite e i morsetti.
Esegui la giunzione elettrica con i tuoi morsetti (mammut, capicorda, WAGO, nastro auto-amalgamante da acquistare a parte se non li hai) e verifica la tenuta meccanica.
Apri la muffola e posiziona la giunzione al centro dello spazio utile, tra le due superfici di gel siliconico.
Fai passare i cavi attraverso le aperture laterali e stringi le viti del doppio blocca cavo per fissare meccanicamente i conduttori. Questo passaggio è fondamentale. Il blocca cavo a vite assorbe gli eventuali tiri accidentali sui cavi, senza far lavorare il morsetto della giunzione.
Chiudi la muffola facendo scattare la chiusura a pressione. Il gel siliconico si distribuisce automaticamente intorno ai conduttori sigillandoli.
Non serve catalizzatore, non serve attendere tempi di reazione del gel: appena chiusa, la muffola è già operativa. È riapribile in qualsiasi momento per verifiche o modifiche della giunzione senza dover tagliare i cavi. Si apre la chiusura a scatto, si interviene, si richiude.
Caratteristiche tecniche Zippo 8702
La muffola stagna ha dimensioni esterne 99×50×34 mm e spazio utile interno 57×37×18 mm. Tensione di esercizio 0,6/1 kV, compatibile con impianti BT civili e industriali standard. Contenitore in materiale plastico autoestinguente ad alta resistenza meccanica con chiusura a scatto. Doppio blocca cavo a vite integrato. Gel siliconico pre-incapsulato sulle due superfici interne, con caratteristiche isolanti e sigillanti. Range cavi giunzione diritta: 1 cavo 4÷50 mm². Range cavi giunzione derivata: 1 cavo passante 4÷50 mm² + 1 cavo derivato 1,5÷35 mm². Adatta a installazioni esterne, interrate, in ambienti umidi, su impianti fotovoltaici.
Muffola pre-incapsulata o gel siliconico sciolto: come scegliere
Esistono due approcci per portare una protezione IP elevata su una giunzione elettrica. La muffola elettrica pre-incapsulata come questa Zippo 8702 è la scelta giusta quando devi giuntare cavi senza una scatola di derivazione pre-esistente, in spazi piccoli o all’aperto. L’installazione è rapida (pochi minuti), la giunzione è subito operativa. Non si lavora con prodotti chimici e non c’è tempo di reazione da attendere. Te lo diciamo onestamente al banco: per la maggior parte delle giunzioni esterne residenziali è la soluzione più pratica.
Il gel siliconico sciolto Zippo 8430 in confezioni da 1kg, 200g o 4kg si versa dentro scatole di derivazione stagne già installate. Copre situazioni che la muffola non può coprire: scatole grandi con più cavi entranti/uscenti, centraline elettroniche, custodie di sensori, formati di giunzione non standard. Richiede però 10-15 minuti di lavoro in più per miscelazione e gelificazione.
Quando NON è la scelta giusta
La muffola elettrica Zippo 8702 è dimensionata per cavi fino a 50 mm² in giunzione diritta. Per cavi più grandi servono le versioni più capienti dello stesso brand: la Zippo 8703 fino a 120 mm² o la Zippo 8704 fino a 185 mm² industriale. Per impianti in media o alta tensione oltre 1000V servono prodotti dedicati certificati per le tensioni di esercizio specifiche. Sui piccoli interventi su cavi piccoli (residenziali, irrigazione semplice) con sezioni fino a 35 mm² esistono le versioni compact più economiche Zippo 96211 e 96221. Quest’ultima ha mammut integrato per chi non vuole fare la giunzione separatamente.
Domande frequenti Sono inclusi i morsetti per la giunzione?
No, la muffola elettrica Zippo 8702 è solo la scatoletta con gel siliconico pre-incapsulato sulle due superfici interne, più il sistema di chiusura a scatto e il doppio blocca cavo a vite. I morsetti per eseguire la giunzione elettrica vera e propria vanno acquistati a parte: puoi usare mammut classici, capicorda, connettori rapidi tipo WAGO, oppure nastro auto-amalgamante per giunzioni a torsione. Il doppio blocca cavo a vite serve solo come anti-strappo all’ingresso della muffola, non è un morsetto di giunzione. Ti diciamo onestamente al banco: questa precisazione evita resi e fraintendimenti.
Posso davvero riaprire la muffola senza tagliare i cavi?
Sì, è una delle caratteristiche più utili di questa muffola elettrica. La chiusura è a scatto, non sigillata in modo irreversibile. Sganci i fermi laterali, apri la muffola, intervieni sulla giunzione (riserrare un morsetto, sostituire un cavo, verificare la tenuta), richiudi a scatto e il gel si riposiziona da solo. Questo distingue le muffole gel dalle muffole termorestringenti: queste ultime una volta strette non si possono più aprire senza distruggerle.
Si può interrare direttamente nel terreno?
Sì, il gel siliconico pre-incapsulato e la chiusura a scatto della muffola elettrica Zippo 8702 sono pensati anche per uso interrato. Il gel sigilla i conduttori contro acqua, umidità e detriti dal terreno. Per impianti interrati permanenti il consiglio onesto è di proteggere la muffola con un corrugato o una guaina di protezione meccanica aggiuntiva. Il gel isola elettricamente e contro l’umidità, ma il guscio plastico della muffola va protetto da urti, schiacciamenti e dal lavoro delle radici nel terreno.
A cosa servono il doppio blocca cavo a vite?
Il blocca cavo è un meccanismo a vite che stringe i cavi all’ingresso della muffola, fissandoli meccanicamente al contenitore. Attenzione: non è un morsetto che esegue la giunzione elettrica tra due cavi, è solo un anti-strappo sui cavi all’esterno della giunzione. Serve a due scopi. Primo: se qualcuno tira accidentalmente il cavo (cosa che capita su linee esterne con animali, lavori di giardinaggio, scavi), lo strappo viene assorbito dal blocca cavo. Non arriva al morsetto interno della giunzione, che resterebbe danneggiato. Secondo: la vite stringendo l’ingresso impedisce l’ingresso di detriti, sabbia e insetti che potrebbero contaminare il gel nel tempo. Le versioni più piccole della serie Zippo 962xx usano fascette esterne al posto delle viti: più rapide ma con minore tenuta meccanica.
Posso fare una giunzione a T (derivazione) con questa muffola?
Sì, la muffola elettrica Zippo 8702 supporta giunzione derivata oltre alla giunzione diritta. Nella configurazione a T puoi avere 1 cavo passante con sezione 4÷50 mm² più 1 cavo derivato con sezione 1,5÷35 mm². Lo spazio utile è 57×37×18 mm, sufficiente per ospitare la T con morsetto di derivazione. Per giunzioni a T più complesse serve la versione Zippo 8703 (gestisce fino a 4 cavi derivati 1,5÷6 mm² o 2x derivati 1,5÷10 mm²).
Che grado di protezione IP raggiunge?
Una volta chiusa, la muffola elettrica stagna Zippo 8702 garantisce un grado di protezione elevato grazie al gel siliconico che avvolge i conduttori. Il gel sigilla in modo continuo i contatti contro acqua, umidità, condensa. Per impianti dove serve una certificazione IP precisa per documentazione, verifica le specifiche tecniche della scheda Zippo. Nelle applicazioni interrate o sommerse permanenti, il gel è la barriera primaria di tenuta sui conduttori.
Quale Zippo scegliere tra 8702, 8703 e 8704?
Le tre versioni della serie Zippo 870x hanno tutte gel siliconico pre-incapsulato e doppio blocca cavo a vite. Cambiano solo le dimensioni e quindi la sezione massima dei cavi gestibili. Zippo 8702 (questo modello) per cavi 4÷50 mm² in giunzione diritta è adatta a impianti residenziali e light-commercial. La versione 8703 per cavi fino a 120 mm² gestisce giunzioni multiple (fino a 4 cavi derivati) ed è indicata per quadri civili e condominiali. Per cavi fino a 185 mm² la versione 8704 è dimensionata per impianti industriali e linee di potenza elevata.
Scopri la categoria completa muffole di giunzione elettrica in gel siliconico per tutte le sezioni cavo e i formati disponibili. In alternativa, per giunzioni dentro scatole di derivazione esistenti è disponibile il gel siliconico sciolto Zippo 8430 in confezioni da 200g, 1kg e 4kg.
