Descrizione

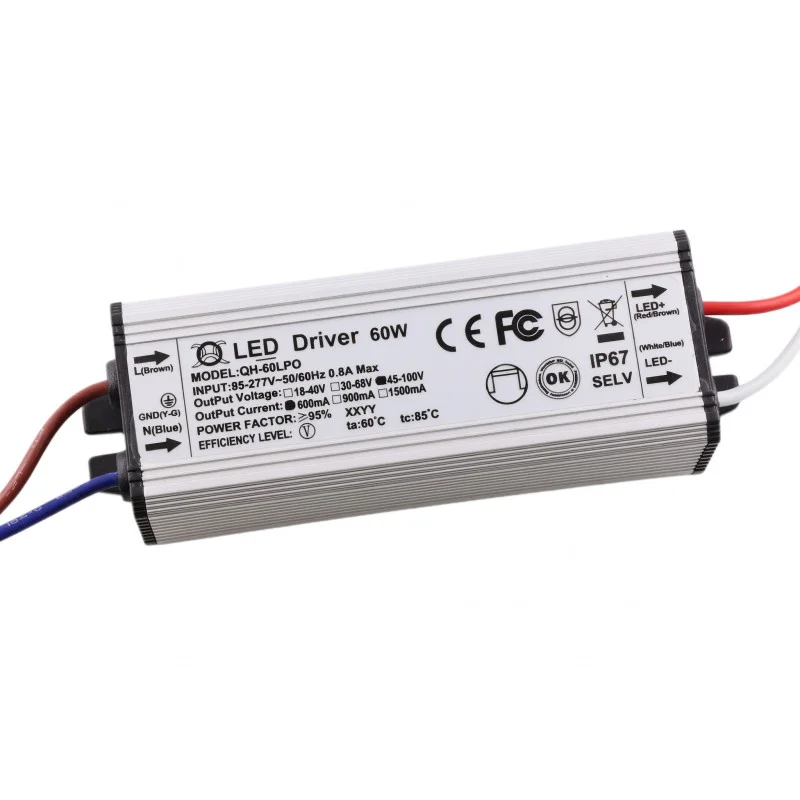

Napajanje s konstantnom strujom od 600 mA namijenjeno je za napajanje LED modula i LED dioda velike snage u sklopovima od 18 do 30 komada po 3 W. Proizvod služi kao LED driver za stabilno strujno napajanje i prikladan je za rasvjetne aplikacije koje zahtijevaju DC izlaz u odgovarajućem rasponu. Metalna izvedba i IP67 zaštita proširuju mogućnosti upotrebe čak i u zahtjevnijim okruženjima.
Tehničke specifikacije
Vrsta proizvoda: LED driver / LED napajanje
Način izlaza: konstantna struja
Nazivna izlazna struja: 600 mA
Tolerancija struje: ±5 %
Varijanta za spajanje: 1830x 3 W LED
Raspon snage: 3060 W
Ulazni napon: 85277 V AC
Ulazna frekvencija: 50/60 Hz
Izlazni napon: 45100 V DC
Zaštita: IP67
Učinkovitost: 90 %
Faktor snage: 0,95
Dimenzije: 117 × 37 × 29 mm
Težina: 200 g
Model: QH 600mA LED Driver
Certifikati: CE, RoHS, CCC
Funkcije i značajke
Napajanje je namijenjeno za strujno napajanje LED opterećenja s nazivnom strujom od 600 mA.
Izvedba za širok raspon ulaza omogućuje upotrebu u mrežama s naponom od 85 do 277 V AC.
DC izlazni raspon od 45 do 100 V odgovara serijskom spajanju LED dioda u navedenoj konfiguraciji od 1830x 3 W.
Metalno kućište podržava odvođenje topline tijekom rada.
IP67 zaštita namijenjena je za instalacije gdje se zahtijeva povećana otpornost na prodor prašine i vode.
Spajanje je riješeno izvodima žica bez mrežnog utikača i bez izlaznih konektora.
Idealno za
Napajanje serijski spojenih LED dioda velike snage od 3 W.
LED svjetiljke, svjetlosne module i tehnička rješenja rasvjete s konstantnom strujom od 600 mA.
Ugradnju i popravke LED rasvjete gdje se zahtijeva širok ulazni raspon i viši stupanj zaštite.
Sadržaj pakiranja
1 kom. LED napajanje 600 mA
Zašto odabrati ovaj proizvod
Konstantna struja od 600 mA za LED aplikacije koje zahtijevaju strujno napajanje.
Širok ulazni raspon AC 85277 V.
Izlazni raspon DC 45100 V za sklopove od 1830x 3 W LED.
IP67 zaštita za zahtjevnije radne uvjete.
Kompaktne dimenzije i kabelski priključak za integraciju u svjetiljke i tehničke sklopove.
Upute za instalaciju i rad
Prije spajanja provjerite odgovara li napajano LED opterećenje izlaznoj struji od 600 mA i radnom rasponu izlaznog napona.
Napajanje spajajte isključivo na LED opterećenje namijenjeno za konstantnu struju.
Pazite na ispravno spajanje ulaznih i izlaznih žica.
Instalaciju provodite s isključenim mrežnim naponom.
Osigurajte montažu tako da kabelski izvodi ne budu mehanički opterećeni i da ne dođe do oštećenja izolacije žica.
Sigurnosna upozorenja
Proizvod radi s mrežnim naponom AC 85277 V. Postoji opasnost od strujnog udara.
Montažu i spajanje mora izvoditi osoba s odgovarajućom elektrotehničkom kvalifikacijom.
Neispravno spajanje LED opterećenja ili kratki spoj na izlazu može dovesti do oštećenja napajanja ili spojenih LED dioda.
Ne instalirajte proizvod s oštećenim kućištem, žicama ili izolacijom.
Tijekom rada osigurajte uvjete koji odgovaraju namjeni i ne prekoračujte deklarirani raspon snage.
