Descrizione

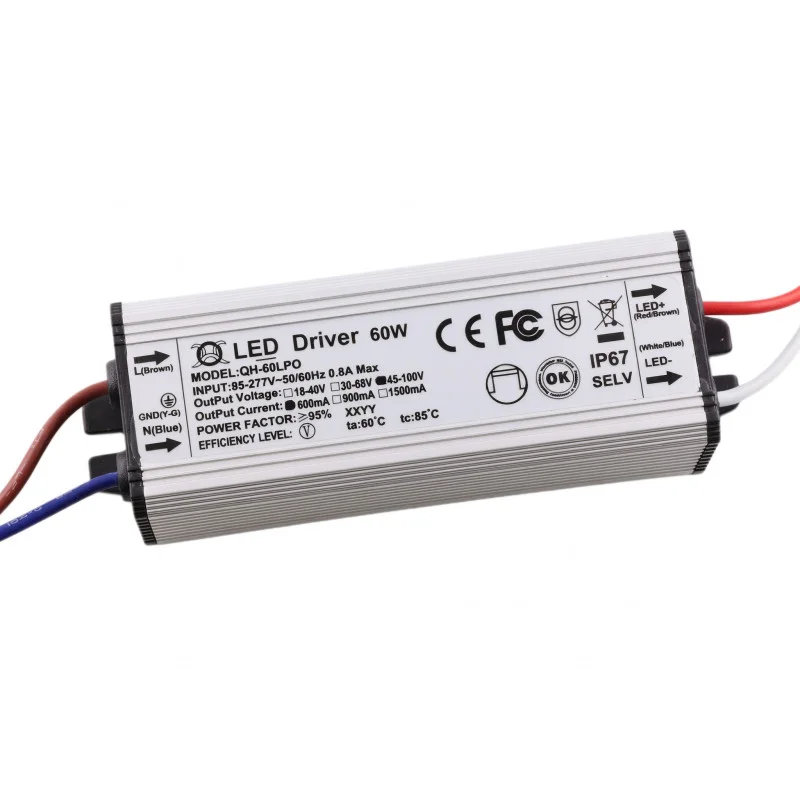

Napájací zdroj s konštantným prúdom 600 mA je určený na napájanie LED modulov a výkonových LED v zostavách 18 až 30 kusov po 3 W. Produkt slúži ako LED driver pre stabilné prúdové napájanie a je vhodný pre svetelné aplikácie vyžadujúce DC výstup v zodpovedajúcom rozsahu. Kovové vyhotovenie a krytie IP67 rozširujú možnosti použitia aj v náročnejšom prostredí.
Technické špecifikácie
Typ produktu: LED driver / napájací zdroj pre LED
Režim výstupu: konštantný prúd
Menovitý výstupný prúd: 600 mA
Tolerancia prúdu: ±5 %
Variant pre zapojenie: 1830x 3 W LED
Výkonový rozsah: 3060 W
Vstupné napätie: 85277 V AC
Vstupná frekvencia: 50/60 Hz
Výstupné napätie: 45100 V DC
Krytie: IP67
Účinnosť: 90 %
Účinník: 0,95
Rozmery: 117 × 37 × 29 mm
Hmotnosť: 200g
Model: QH 600mA LED Driver
Certifikácia: CE, RoHS, CCC
Funkcie a vlastnosti
Zdroj je určený pre prúdové napájanie LED záťaže s menovitým prúdom 600 mA.
Vyhotovenie pre široký vstupný rozsah umožňuje použitie v sieťach s napätím 85 až 277 V AC.
DC výstupný rozsah 45 až 100 V zodpovedá sériovému zapojeniu LED v uvedenej konfigurácii 1830x 3 W.
Kovové telo podporuje odvod tepla pri prevádzke.
Krytie IP67 je určené pre inštalácie, kde sa vyžaduje zvýšená odolnosť proti vniknutiu prachu a vody.
Pripojenie je riešené vývodmi vodičov bez sieťovej vidlice a bez výstupných konektorov.
Ideálne pre
Napájanie sériovo zapojených výkonových LED 3 W.
LED svietidlá, svetelné moduly a technické osvetľovacie riešenia s konštantným prúdom 600 mA.
Vstavby a opravy LED osvetlenia, kde sa požaduje široký vstupný rozsah a vyšší stupeň krytia.
Obsah balenia
1 ks LED napájací zdroj 600 mA
Prečo zvoliť tento produkt
Konštantný prúd 600 mA pre LED aplikácie, ktoré vyžadujú prúdové napájanie.
Široký vstupný rozsah AC 85277 V.
Výstupný rozsah DC 45100 V pre zostavy 1830x 3 W LED.
Krytie IP67 pre náročnejšie prevádzkové podmienky.
Kompaktné rozmery a káblové pripojenie pre integráciu do svietidiel a technických zostáv.
Pokyny k inštalácii a prevádzke
Pred pripojením overte, že napájaná LED záťaž zodpovedá výstupnému prúdu 600 mA a pracovnému rozsahu výstupného napätia.
Zdroj pripájajte iba k LED záťaži určenej pre konštantný prúd.
Dbajte na správne zapojenie vstupných a výstupných vodičov.
Inštaláciu vykonávajte s odpojeným sieťovým napätím.
Zaistite montáž tak, aby nebolo mechanicky namáhané káblové vyvedenie a nedošlo k poškodeniu izolácie vodičov.
Bezpečnostné upozornenia
Produkt pracuje so sieťovým napätím AC 85277 V. Hrozí úraz elektrickým prúdom.
Montáž a zapojenie musí vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Nesprávne pripojenie LED záťaže alebo skrat na výstupe môže viesť k poškodeniu zdroja alebo pripojených LED.
Neinštalujte produkt s poškodeným krytom, vodičmi alebo izoláciou.
Pri prevádzke zaistite podmienky zodpovedajúce určenému použitiu a neprekračujte deklarovaný výkonový rozsah.
