Descrizione
Enfas EMI-filter för nätet med integrerad IEC-kontakt (C14) och säkring är utformat för att undertrycka högfrekventa störningar vid utrustningens strömingång. Det används som en ingångsströmmodul i en panel, där det förenklar nätverksanslutningen och samtidigt begränsar spridningen av störningar mellan nätverket och den anslutna utrustningen.
Tekniska specifikationer
Typ: nät-EMI-filter med IEC-ingång (IEC-sockelströmfilter)
Fas: enfas
Modell: CW2A-XX-T
Märkström: 1A, 3A, 6A, 10A (beroende på variant)
Nominell växelspänning: 115/250 VAC
Nominell nätverksfrekvens: 50/60Hz
Klimatkategori: 25/085/21
Driftstemperatur: -25 till +85 °C
Konstruktion: förnicklad metallhölje
Montering: i panel, monteringshål
Certifiering: CE, RoHS
Funktioner och egenskaper
Integrerad IEC C14-ingång för strömförsörjning av enheter från elnätet
EMI/RFI-filtrering för att undertrycka störningar i vanliga industriella och laboratoriemiljöer
Säkring integrerad i modulen (versionen (med säkring)
Lämplig för att minska störningar i både common-mode och differential-mode-lägen (typisk anslutning av nätverks-EMI-filter)
Paneldesign för snabb integration i skåp och enheter
Idealisk för
Strömingångar för mätutrustning och testutrustning
Industriella apparater och styrenheter med nätströmförsörjning
Ljud-/videoutrustning och enheter som är känsliga för störningar
Utrustning som kräver förbättrad EMC-prestanda på nätkabeln
Paketinnehåll

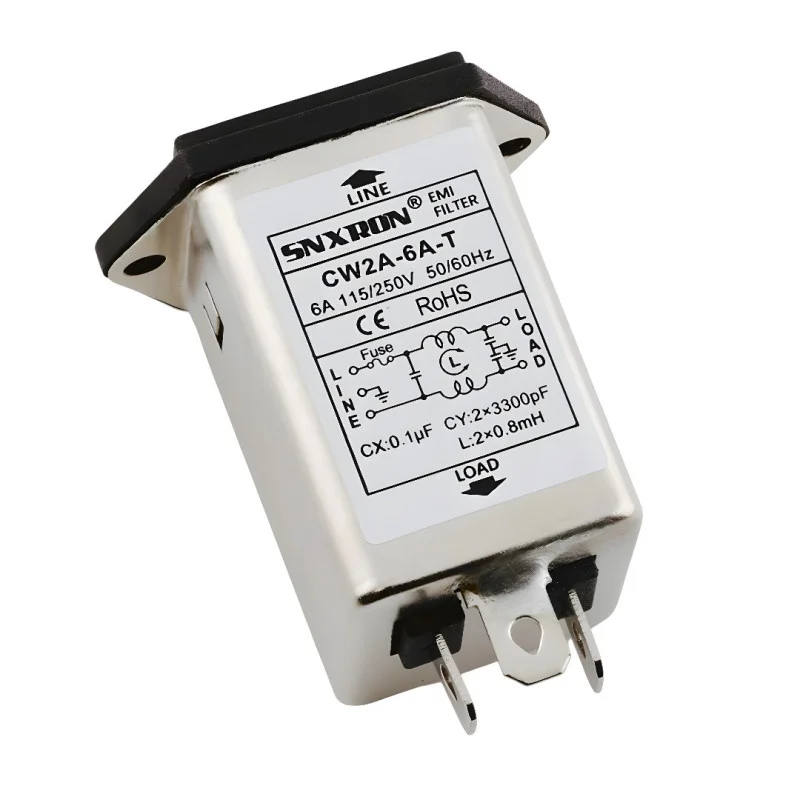

1× nät-EMI-filter med IEC C14-ingång, version med säkring (CW2A-6A-T)
Varför välja den här produkten?
Kombinerar IEC-nätingång och EMI-filtrering i en panelmodul
Integrerad säkring förenklar designen av skyddet för ingångsströmmen
Metallskyddat hölje ger stabil prestanda och utsläppskontroll
Standardpanelmontering med monteringshål
Installations- och bruksanvisning
Installera i en ledande (jordad) panel/skåp för korrekt filtrering och skärmningsfunktion.
Observera korrekt anslutning av terminalerna: ingång (LINE) från nätverket och utgång (LOAD) till enheten.
Anslut PE-ledaren till enhetens skyddsjord; korrekt jordning är avgörande för EMI-filtrets effektivitet.
När du väljer en säkring, använd lämplig typ och värde i enlighet med kraven för din applikation och matningsskyddet.
Säkerhetsmeddelande
Produkten är konstruerad för att fungera med en nätspänning på upp till 250 V AC. Felaktig installation kan leda till elektrisk stöt eller brand.
Installation och anslutning får endast utföras av en kvalificerad person med strömförsörjningen frånkopplad.
Säkerställ tillräcklig skärmning och dragavlastning för matningskablarna i enlighet med enhetens konstruktion.
