Descrizione

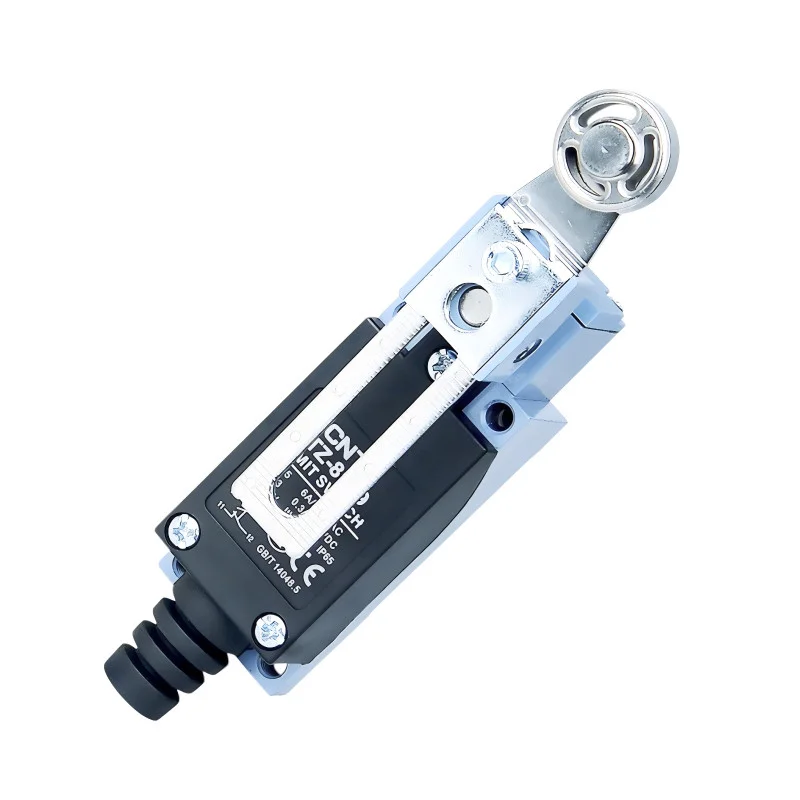

Întrerupătorul de limită CNTD TZ-8109 din seria TZ-8 este un întrerupător de limită mecanic industrial robust, cu un braț reglabil care se termină cu o rolă metalică. Acest design este conceput pentru detectarea precisă a poziției în timpul apropierii laterale sau oblice, unde este necesar un contact lin, o frecare redusă și o rezistență mecanică ridicată. Brațul reglabil permite reglarea ușoară a punctului de comutare pentru a se potrivi aplicației specifice.
Specificații tehnice
Tip: întrerupător mecanic de limită
Model: TZ-8109
Controler: braț reglabil cu rolă metalică
Aranjament contacte: 1× NO + 1× NC (circuit dublu)
Viteză de operare: 5 mm/s până la 0,5 m/s
Rezistență de contact: max. 25 m
Rezistență de izolație: min. 100 M (la 500 VCC)
Rigiditate dielectrică: 1500 VAC / 1 minut
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: peste 500.000 de cicluri de comutare
Temperatura de funcționare: -20°C până la +70°C
Umiditate relativă: 95% RH
Protecție: IP65
Dimensiuni corp: 29 × 27 × 129 mm
Greutate: 160g
Tensiuni și curenți nominali
| Rezistiv (AC) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Rezistiv (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4A | 0,4A | |
| 250 V CC | 0,2A | 0,2A | |
| Inducție (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductiv (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| Curent de supratensiune | 12 A | 24 A |
Funcții și caracteristici
Brațul reglabil permite reglarea precisă a punctului de comutare
Rolă metalică pentru frecare redusă și rezistență mecanică ridicată
Funcționare lină în timpul abordărilor laterale și oblice
Mecanism de contact cu arc dublu pentru o durată lungă de viață
Carcasă robustă din aliaj de aluminiu și plastic ranforsat
Rezistent la apă, praf și ulei (IP65)
Ideal pentru
Automatizare industrială
Sisteme de transport și manipulare
CNC și mașini-unelte
Linii de ambalare și asamblare
Aplicații cu abordare laterală sau în unghi
Conținutul pachetului
Întrerupător de limită CNTD TZ-8109
De ce să alegeți acest produs?
Tabel clar cu tensiuni și curenți nominali
Durabilitate mecanică și electrică ridicată
Design reglabil pentru utilizare flexibilă
Funcționare fiabilă în medii industriale solicitante
Calitate dovedită a seriei CNTD TZ-8
