Descrizione

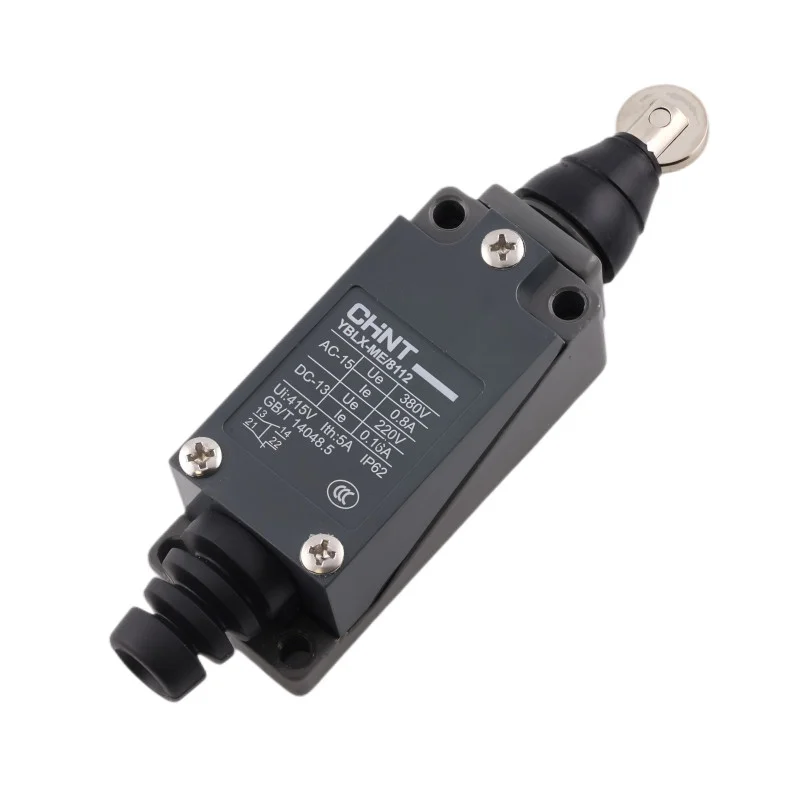

Întrerupătorul de limită CHND YBLX-ME/8112 este un comutator de poziție electromecanic cu rolă dreaptă, conceput pentru detectarea poziției finale și controlul mișcării poziționale în aplicații industriale. Este utilizat pentru semnalizarea fiabilă a capătului de cursă, blocarea mișcării și controlul secvențial al mecanismelor mașinilor.
Specificații tehnice
Model: YBLX-ME/8112
Tip cap de control: rolă dreaptă
Contacte: 1NO + 1NC
Forță maximă de operare (OF): 20 N
Cursă maximă de lucru (PT): 5 mm
Diferență minimă de cursă (OT): 2 mm
Tensiune nominală de izolație (Ui): 380 V
Categoria de utilizare AC-15: Ue 380 V, Ie 0,8 A
Categoria de utilizare DC-13: Ue 220 V, Ie 0,2 A
Nivel de protecție: IP62
Dimensiuni corp: înălțime 120 mm (max), lățime 28,5 mm (max), adâncime 28 mm (max)
Distanță de montare: 56 mm
Găuri de montare: 2x Ø4,1 mm
Filete pentru montare/componente: 2x M5
Diametrul scripetelui: Ø13 mm
Funcții și caracteristici
Control mecanic cu rolă dreaptă pentru detectarea mișcării camelor, opritoarelor și pieselor glisante
Combinație de contact normal închis și normal deschis (1NC + 1NO) pentru control și semnalizare
Design metalic compact, potrivit pentru medii industriale
Potrivit pentru circuite de control din categoriile AC-15 și DC-13
Ideal pentru
Pozițiile finale ale mecanismelor liniare și rotative
Mașini industriale, benzi transportoare, echipamente de ambalare și asamblare
Semnalizarea poziției în automatizare și controlul mașinilor
Aplicații în care este necesară detectarea mecanică a deplasării
Conținutul pachetului
Întrerupător de limită CHINT YBLX-ME/8112
De ce să alegeți acest produs?
Design standardizat al întrerupătorului de limită pentru uz industrial
Contactele 1NO + 1NC permit o cablare flexibilă în circuitele de control
Designul mecanic cu rolă dreaptă este potrivit pentru detectarea repetată a poziției
Categorii de utilizare electrică clar definite AC-15 și DC-13
Instrucțiuni de instalare și utilizare
Montați comutatorul pe o suprafață solidă și asigurați-vă că elementul de comandă este încărcat în direcția de mișcare prescrisă a mecanismului.
La conectare, verificați funcționarea contactelor 1NO și 1NC și selectați bornele corecte în funcție de logica de control necesară.
Prevăzuți opritoare mecanice adecvate pentru a preveni solicitarea excesivă asupra regulatorului.
Notificare de siguranță
Instalarea și conectarea trebuie efectuate numai cu alimentarea de la rețeaua electrică deconectată și de către o persoană calificată.
În circuitele cu tensiuni periculoase, instalarea necorespunzătoare poate provoca electrocutare sau deteriorarea echipamentului.
Respectați cerințele aplicației privind siguranțele și protecția împotriva scurtcircuitelor și suprasarcinilor.
