Descrizione

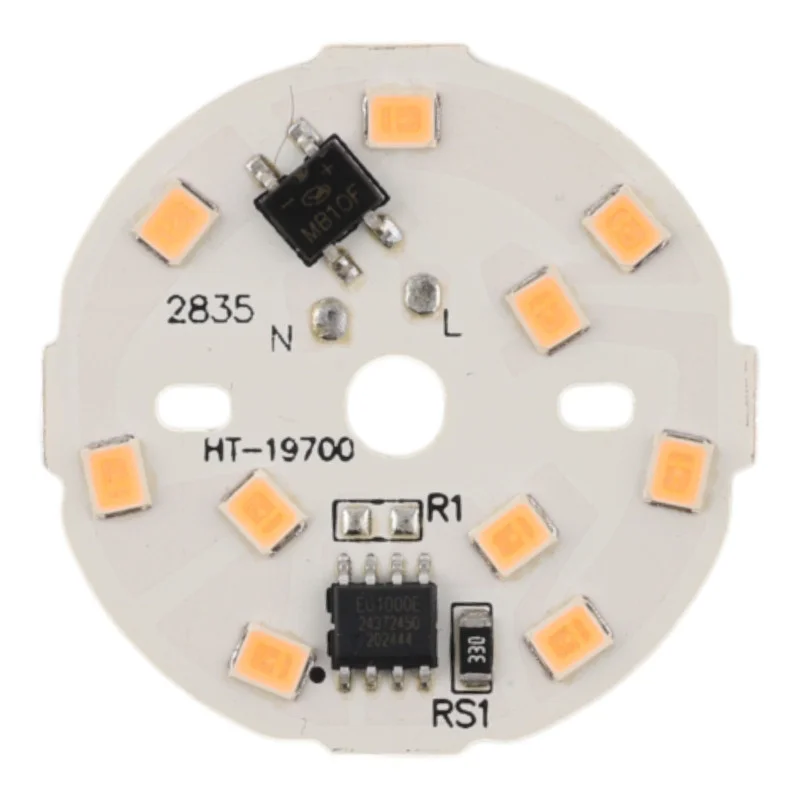

Okrogli LED modul za omrežno napajanje 220240 V AC je zasnovan za kompaktne svetilke in svetlobne aplikacije, kjer je potrebna preprosta integracija na tiskano vezje. Modul je na voljo v več barvnih različicah svetlobe (zelena, rdeča, modra).
Tehnične specifikacije
Koda izdelka: AM1911
Nazivna poraba energije: 3 W
Napajanje: 220240 V AC
Tip LED diode: 2835 SMD
Število LED diod: 10
Zunanji premer: 34 mm
Kot snopa: 120130°
Svetlobna intenzivnost: 270300 lm
Možnosti barv svetlobe: zelena, rdeča, modra
Funkcije in lastnosti
Kompaktna okrogla zasnova, primerna za integracijo v majhne svetilke
Širok kot svetlobnega snopa za enakomerno osvetlitev znotraj svetilke
Montaža SMD LED 2835 za standardno montažo na tiskano vezje
Napajanje neposredno iz omrežja 220240 V AC (odvisno od zasnove modula)
Idealno za
Indikatorske in signalne lučke (glede na izbrano barvo luči)
Vgradna in dekorativna razsvetljava za omejen prostor
Servisna zamenjava LED modulov v svetilkah, ki so združljive po velikosti in napajanju
Prototipi in izdelava svetilk po meri, ki se napajajo iz omrežja
Vsebina paketa
1x okrogel LED modul Ø34 mm
Žice in priključni bloki niso vključeni v paket.
Zakaj izbrati ta izdelek?
Določeni osnovni parametri za načrtovanje in integracijo (napetost, moč, velikost, kot, svetilnost)
Več barvnih možnosti za različne zahteve uporabe
Enostavna mehanska integracija zaradi krožne oblike
Navodila za namestitev in uporabo
Modul ne vsebuje žic ali priključne sponke; priključne žice je treba spajkati neposredno na tiskano vezje LED modula.
Pred spajkanjem preverite polarnost/oznake priključnih točk na modulu in uporabite žice z ustrezno temperaturno upornostjo izolacije.
Med montažo se prepričajte, da je modul trdno pritrjen, da na spajkanih spojih ne bo mehanskih obremenitev.
Po namestitvi preverite električno trdnost in izolacijske razdalje znotraj celotne svetilke v skladu z zahtevami omrežne napetosti.
Za pravilno delovanje je potrebno zagotoviti ustrezno odvajanje toplote znotraj zasnove svetilke.
Varnostno obvestilo
Modul je zasnovan za napajanje z izmenično napetostjo 220240 V. To je nevarna omrežna napetost, ki lahko povzroči električni udar, opekline ali požar.
Namestitev, priključitev in servisiranje izvajajte le, ko je napajanje odklopljeno in po preverjanju odsotnosti napetosti.
Priporočamo, da namestitev in priključitev zaupate usposobljeni osebi z znanjem dela na nizkonapetostni opremi v skladu z veljavnimi predpisi.
LED modul mora delovati v električno varnem ohišju/svetilki, ki zagotavlja zaščito pred dotikom delov pod napetostjo.
Ne uporabljajte modula s poškodovano tiskano vezje, ohlapnimi komponentami ali vidnimi znaki pregrevanja.
Pri spajkanju pazite, da ne pride do premostitve prevodnih poti, hladnih spojev ali mehanskih poškodb kontaktnih blazinic; po spajkanju preverite kakovost povezav.
Zagotovite zadostne izolacijske razdalje, mehansko razbremenitev dovodnih žic in zaščito pred izvlečenjem žic iz spajkanih mest.
Modula ne postavljajte v okolje, kjer obstaja tveganje stika z vodo ali kondenzacijo, razen če je znotraj svetilke zagotovljena ustrezna zaščita.
Po končani namestitvi preverite delovanje in varnost celotne naprave; če se pojavijo kakršni koli nenavadni simptomi (vonj, dim, prekomerno segrevanje), napravo takoj izključite iz električnega omrežja.
