Descrizione

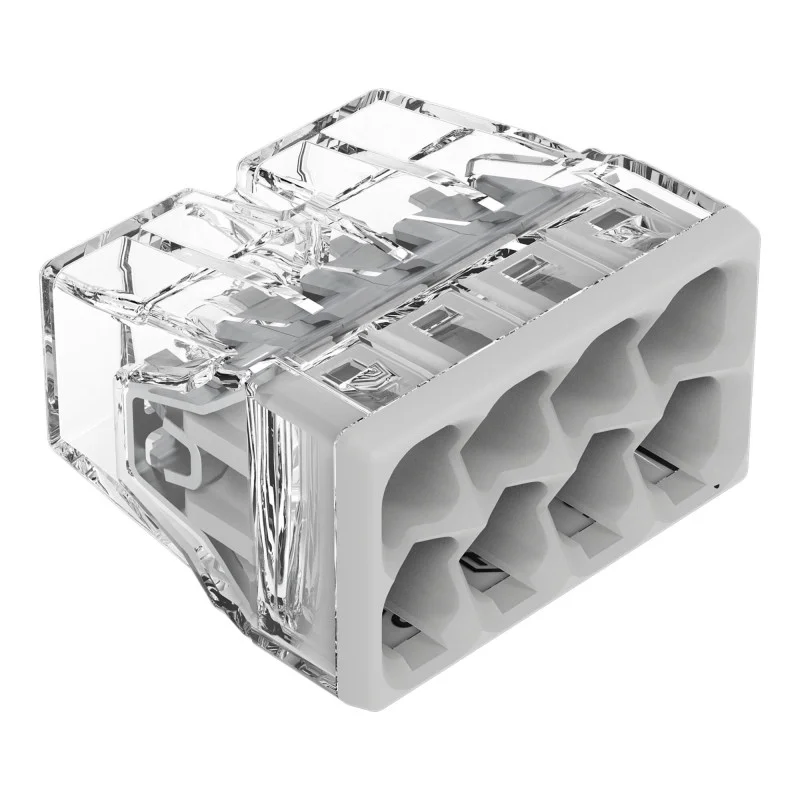

Le bornier WAGO 2273-208 permet un raccordement rapide des câbles électriques par simple insertion. Conçu pour les câbles rigides, il est utilisé dans les boîtes de distribution et d’installation nécessitant une solution compacte à points de connexion multiples.
Spécifications techniques
Modèle : WAGO 2273-208
Série : 2273
Type : Bornier de connexion d’installation à fil poussoir
Nombre de points de connexion : 8
Technologie de connexion : enfichable
Conçu pour les conducteurs solides
Section nominale du conducteur : jusqu’à 2,5 mm²
Section des fils connectables : 0,5 à 2,5 mm²
Longueur de dénudage : 11 mm
Tension nominale : 450 V
Courant nominal : 24 A
Couleur du boîtier : transparent
Couleur du boîtier : gris clair
Matériau isolant : polycarbonate
Matériau de contact : cuivre électrolytique
Surface de contact : étain
Matériau du ressort de serrage : acier à ressort chrome-nickel
Classe d’inflammabilité selon UL94 : V2
Dimensions : 18 x 10,4 x 16,7 mm
Poids : 2,2 g
Température ambiante maximale : 60 °C
Désignation de température selon la norme EN 60998 : T60
Fonctions et caractéristiques
Le corps compact et transparent permet une inspection visuelle de l’insertion du fil.
La conception à insertion directe permet l’insertion directe d’un conducteur rigide sans levier de commande.
Huit entrées distinctes sont conçues pour connecter des fils à un même potentiel.
Les surfaces de contact sont traitées en surface avec de l’étain.
La pince est conçue pour être utilisée dans les installations électriques fixes.
Idéal pour
Raccordement des fils fixes dans les installations électriques domestiques et industrielles.
Installation dans des boîtiers d’installation et de distribution.
Ramification d’un potentiel en plusieurs conducteurs.
Éclairage, prises et autres câblages fixes dans les bâtiments.
Contenu de l’emballage
1x terminal de connexion d’installation WAGO 2273-208
Pourquoi choisir ce produit ?
Un nombre clairement défini de huit points de connexion pour raccorder plusieurs fils à un seul nœud.
Sa conception compacte facilite son installation dans les espaces restreints.
Le boîtier transparent permet de vérifier la bonne insertion du fil.
Les paramètres techniques et les désignations des modèles sont accessibles au public dans la documentation produit WAGO.
Instructions d’installation et d’utilisation
À utiliser uniquement avec des conducteurs dont la section transversale est comprise dans la plage spécifiée et qui sont du type approprié.
Maintenir une longueur de dénudage de 11 mm.
Avant l’insertion, le fil doit être droit, non endommagé et exempt de saleté.
Le terminal est destiné à une installation fixe dans un espace électrique approprié, par exemple dans une boîte d’installation.
L’installation et le raccordement doivent être effectués avec l’alimentation électrique coupée.
Avis de sécurité
Ce produit est destiné aux installations électriques ; un câblage incorrect peut entraîner des courts-circuits, une surchauffe ou un choc électrique.
Les travaux sur les équipements électriques ne peuvent être effectués que par une personne possédant les qualifications professionnelles appropriées.
Ne dépassez pas les valeurs nominales électriques et utilisez uniquement des câbles compatibles.
Ne pas utiliser après un dommage mécanique au niveau de la borne ou si le conducteur est endommagé.
Après l’installation, vérifiez l’insertion correcte des fils et la solidité de la connexion.
