Descrizione

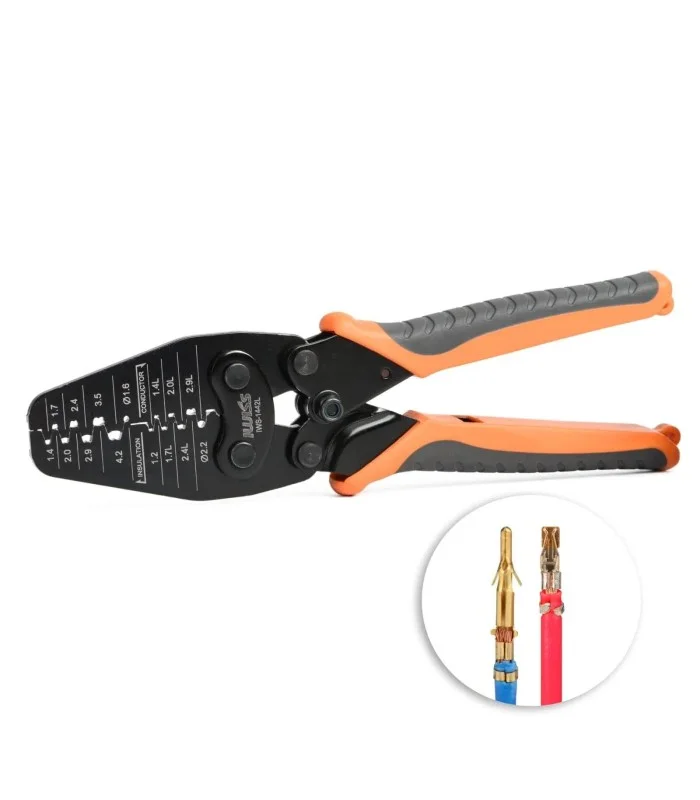

La pinza crimpatrice per terminali a canna aperta è uno strumento manuale professionale progettato per la crimpatura di terminali open barrel su cavi elettrici con range indicativo da AWG 30 a AWG 14.
È indicata per lavori di cablaggio elettrico ed elettronico, assemblaggio di connettori, manutenzione tecnica e applicazioni dove è richiesta una crimpatura precisa sia sul conduttore sia sullisolamento.
La pinza è adatta per terminali a canna aperta utilizzati su connettori e pin di diverse tipologie, tra cui applicazioni compatibili con sistemi JST, Molex, TE, JAE e HRS.
Le 15 matrici di varie dimensioni permettono di lavorare su unampia gamma di terminali, rendendo lutensile versatile per cablaggi elettronici di piccola e media sezione.
Le ganasce lavorate con precisione tramite elettroerosione a filo e rifinite con lucidatura liscia consentono una crimpatura accurata, ordinata e controllata.
Il sistema a cricchetto garantisce un ciclo di crimpatura stabile e ripetibile, con rilascio rapido e blocco funzionale durante lutilizzo.
Il trattamento di annerimento offre buone prestazioni antiruggine, contribuendo alla durata dellutensile nel tempo.
Limpugnatura ergonomica in TPR con trama antiscivolo assicura una presa comoda e sicura, particolarmente utile nelle piccole crimpature che richiedono precisione e concentrazione.
PRINCIPIO DI FUNZIONAMENTO
– Il terminale a canna aperta viene inserito nella matrice corretta
– Il cavo spelato viene posizionato allinterno del terminale
– Loperatore chiude la pinza fino al completamento del ciclo di crimpatura
– Le ganasce lavorano sul conduttore e sullisolamento in modo preciso
– Il sistema a cricchetto garantisce una crimpatura controllata e ripetibile
– Il cavo crimpato risulta pronto per linserimento nel connettore o per il collegamento elettrico
PRINCIPALI VANTAGGI
– Progettata per terminali a canna aperta
– Range di crimpatura da AWG 30 a AWG 14
– 15 matrici di varie dimensioni
– Adatta per pin JST, Molex, TE, JAE e HRS
– Crimpatura accurata su conduttore e isolamento
– Ganasce lavorate tramite elettroerosione a filo
– Finitura liscia per maggiore precisione di crimpatura
– Solido sistema a cricchetto con rilascio rapido
– Blocco funzionale e comodo durante lutilizzo
– Trattamento di annerimento con buona resistenza antiruggine
– Impugnatura ergonomica in TPR
– Trama antiscivolo per una presa sicura
– Ideale per cablaggi elettrici ed elettronici professionali
– Adatta per manutenzione, assemblaggio e produzione
PRINCIPALI APPLICAZIONI
– Crimpatura di terminali a canna aperta
– Cablaggi elettronici
– Cablaggi elettrici
– Assemblaggio di connettori
– Pin JST
– Pin Molex
– Terminali TE, JAE e HRS
– Connessioni su componenti elettronici
– Produzione di cablaggi
– Manutenzione elettrica professionale
– Applicazioni automotive ed elettroniche
– Lavorazioni su cavi di piccola sezione
CARATTERISTICHE TECNICHE
Modello: IWS-1442L
Tipologia: pinza crimpatrice manuale
Applicazione: terminali a canna aperta
Range cavo: AWG 30 – 14
Matrici: 15 matrici di varie dimensioni
Compatibilità: pin JST, Molex, TE, JAE, HRS
Sistema: cricchetto con rilascio rapido e blocco
Ganasce: lavorate tramite elettroerosione a filo
Finitura ganasce: lucidatura liscia
Trattamento superficie: annerimento antiruggine
Impugnatura: ergonomica e antiscivolo
Materiale impugnatura: TPR
Utilizzo: crimpatura manuale professionale
Settori di impiego: cablaggio elettrico, elettronica, assemblaggio connettori, manutenzione tecnica
