Descrizione

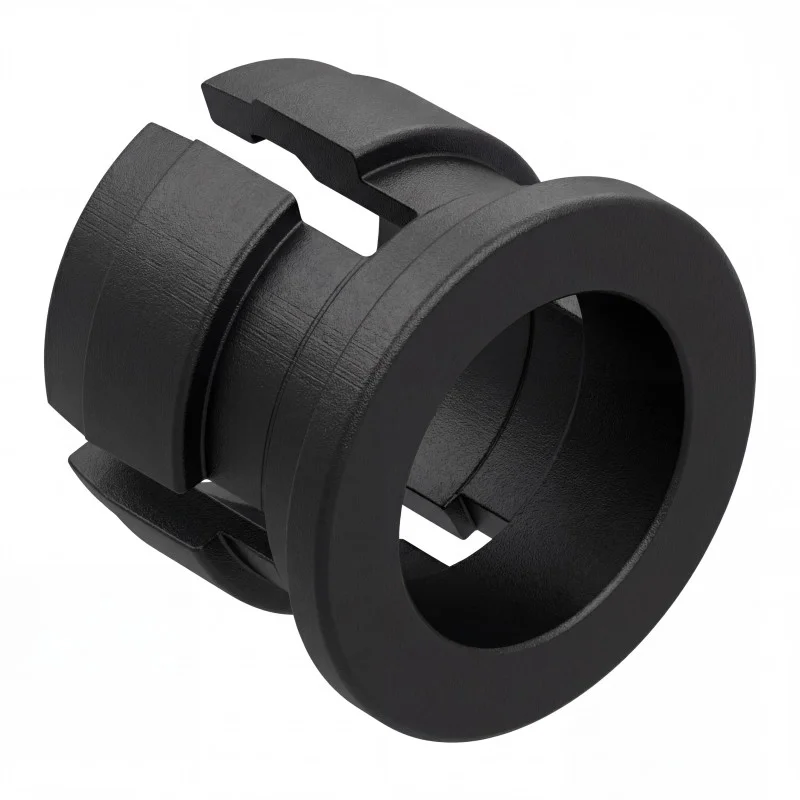

El soporte de panel de plástico para LED de 5 mm se utiliza para fijar mecánicamente el diodo LED en un orificio del panel o la carcasa. Su diseño con clip de fijación flexible permite un montaje rápido sin adhesivos y, al mismo tiempo, mejora la estabilidad del soporte del LED en la aplicación.
Especificaciones técnicas
Diseñado para: LED de 5 mm
Tipo de montaje: panel (clip a presión)
Material: plástico ABS
Color: negro
Diámetro de orificio de montaje recomendado: 6,1 mm
Temperatura de funcionamiento: -25 a +75 °C
Funciones y características
Montaje mecánico de LED de 5 mm en el panel con asiento repetible
Diseño a presión para una instalación rápida en un orificio preparado
Material eléctricamente no conductor adecuado para aplicaciones LED de bajo voltaje comunes
Protección LED contra la tensión directa sobre los terminales al manipular el panel
Ideal para
Indicadores LED en paneles de instrumentos y cubiertas
Prototipos, accesorios de prueba y equipos de laboratorio
Paneles de control, puertas de gabinetes y aplicaciones de gabinetes de bajo voltaje
Contenido del paquete
1 portalámparas de plástico para LED de 5 mm
¿Por qué elegir este producto?
Montaje de paneles sencillo y rápido sin fijaciones adicionales
Diseño estándar para LED de 5 mm con orificio de montaje definido
Plástico ABS con rango de temperatura de funcionamiento declarado
Instrucciones de instalación y funcionamiento
Prepare un orificio de 6,1 mm de diámetro en el panel y elimine las rebabas.
Inserte la funda en el orificio y ajústela con los clips de resorte.
Inserte el LED de 5 mm en el zócalo y asegúrese de que esté bien colocado; realice la conexión eléctrica de acuerdo con el cableado del LED (resistencia en serie, etc.).
