Descrizione

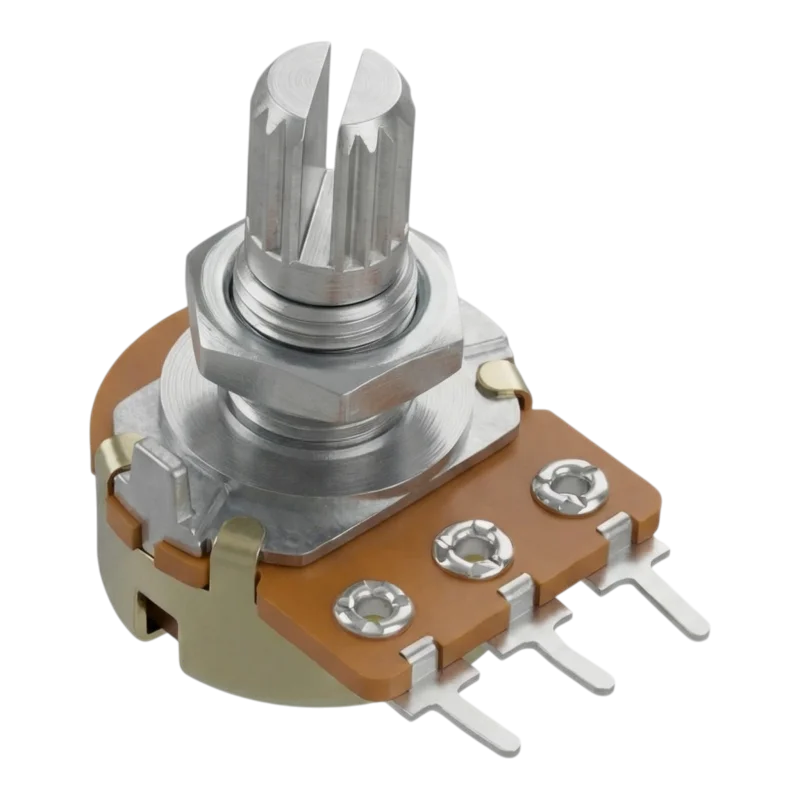

El potenciómetro rotativo de panel WH148 es un elemento de control pasivo diseñado para la variación continua de la resistencia en circuitos eléctricos y electrónicos. Su diseño de 3 terminales permite su uso como divisor de tensión y como resistencia variable. El producto está disponible con característica lineal B en varios valores de resistencia para su instalación en dispositivos, paneles de control y aplicaciones de bricolaje y servicio.
Especificaciones técnicas
Tipo de producto: potenciómetro rotativo
Serie de modelos: WH148
Diseño: axial, montaje en panel
Número de pines: 3 pines
Características: lineal, designación B
Versión: mono
Tipo de vía: cable
Número de revoluciones: 1
Ángulo de rotación: 300°
Valores de resistencia nominales: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (según la variante)
Tolerancia de resistencia: ±20%
Tolerancia de linealidad: ±5%
Pérdida de potencia Pd: 125 mW
Tensión máxima de funcionamiento: 200 V
Resistencia de aislamiento mínima: 1000 mOhm
Dimensiones del cuerpo: 29x25x17 mm
Longitud del eje: 13 mm
Diámetro del eje: 6 mm
Espacio entre pines: 5 mm
Diámetro del orificio de montaje: 7,2 mm
Fijación: con tuerca
Funciones y características
Ajuste manual de la resistencia girando el eje.
La conexión de tres terminales permite su uso como divisor de voltaje.
La variación lineal de la resistencia es adecuada para funciones de control y ajuste técnico.
El eje axial está diseñado para su montaje en un panel o placa frontal del dispositivo.
La fijación mecánica mediante una tuerca garantiza un ajuste firme en el orificio de montaje.
La disponibilidad de múltiples variantes de resistencia facilita la elección del rango de control adecuado.
Ideal para
Regulación del nivel de señal en circuitos electrónicos.
Elementos de ajuste y control en dispositivos y paneles.
Kits, prototipos y reparaciones de componentes electrónicos.
Circuitos de control analógicos sencillos.
Contenido del paquete
1 potenciómetro WH148 de 3 pines
¿Por qué elegir este producto?
Característica lineal B claramente definida para uso técnico.
Amplia selección de valores de resistencia dentro de una misma serie de diseño.
Diseño de panel compacto con conexión estándar de tres pines.
Las dimensiones de montaje conocidas facilitan el diseño y la sustitución del componente.
Instrucciones de instalación y funcionamiento
Instale el potenciómetro en un orificio del diámetro adecuado y fíjelo con una tuerca.
Al soldar, limite el tiempo de calentamiento de los pines para evitar dañar la estructura interna.
Antes de la instalación, verifique el valor de resistencia requerido y la correcta conexión de los terminales exterior e intermedio.
Observe la tensión máxima de funcionamiento y la disipación de potencia del componente.
Aviso de seguridad
Este componente no está diseñado para funcionar por encima del límite de carga eléctrica especificado.
Un cableado incorrecto puede dañar el potenciómetro o el circuito posterior.
Realice la instalación y el mantenimiento únicamente cuando la alimentación eléctrica esté desconectada.
Cuando se utilice en equipos conectados a tensiones peligrosas, se debe garantizar la protección estructural adecuada y la instalación profesional.
