Descrizione

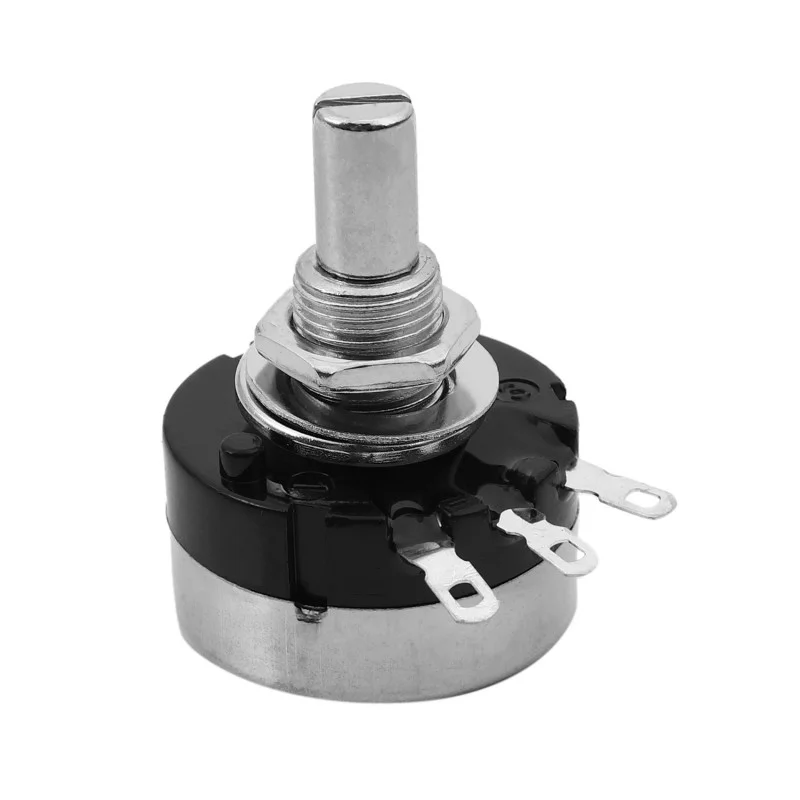

Potenciometar RV30YN20S je rotacijski varijabilni otpornik dizajniran za kontinuirano podešavanje otpora u elektroničkim krugovima, upravljačkim elementima, energetskim primjenama i upravljačkim sustavima. Dizajn s montažnim navojem, osovinom i tri priključka omogućuje jednostavnu integraciju u uređaje za ugradnju u ploču i ugradbene uređaje. Proizvod je dostupan u širokom rasponu varijanti otpora, što olakšava odabir odgovarajuće verzije za određenu primjenu.

Tehničke specifikacije

Model: RV30YN20S

Vrsta komponente: rotacijski potenciometar

Dizajn: ploča, s osovinom i montažnim navojem

Broj utičnica: 3

Karakteristike: linearne, oznaka B

Nazivna snaga: 3W

Dostupne opcije otpora: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M

Oznake varijanti: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105

Tolerancija: 1%

Konstrukcija: jednostruki zavoj

Funkcije i značajke

Kontinuirano podešavanje mehaničkog otpora putem rotirajuće osovine

Linearni valni oblik pogodan za upravljačke i podešavajuće krugove

Veći kapacitet opterećenja od 3 W za korištenje u primjenama s većim zahtjevima za snagom od konvencionalnih minijaturnih potenciometara

Metalna osovina i navojni nosač za fiksnu montažu na ploču

Standardni tropolni priključak za korištenje kao promjenjivi otpornik ili djelitelj napona

Širok raspon vrijednosti otpora za različite elektroničke dizajne i servisne primjene

Idealno za

Regulacija razine signala i napona u elektroničkim krugovima

Elementi za podešavanje i kalibraciju u industrijskoj i hobi elektronici

Napajanje i strujni krugovi koji zahtijevaju robusniji potenciometar

Kontrolne ploče za instrumente i elektroničke uređaje

Rezervni dijelovi za popravak i održavanje uređaja koji koriste potenciometre serije RV30

Sadržaj paketa

1x potenciometar RV30YN20S u odabranoj varijanti otpora

Zašto odabrati ovaj proizvod?

Potvrđeni broj modela RV30YN20S

Dostupnost više vrijednosti otpora unutar jedne linije proizvoda

Linearna karakteristika prikladna za tehničke i regulatorne primjene

Mehanički robustan dizajn za montažu na ploču

Nazivna snaga od 3 W omogućuje korištenje čak i u zahtjevnijim strujnim krugovima

Upute za instalaciju i uporabu

Prilikom odabira varijante otpornika, uzmite u obzir željeni raspon regulacije i električno naprezanje u krugu.

Za pravilan rad, spojite vanjske terminale kao fiksne krajeve otporne tračnice, a srednji terminal kao vodilicu.

Prilikom montaže u ploču, osigurajte mehanički sigurno prianjanje pomoću navojnog dijela potenciometra.

Ne prekoračujte nazivnu snagu komponente kako biste izbjegli pregrijavanje otpornog puta i skraćivanje njegovog vijeka trajanja.
