Potenciometar WX110 / WX010, 3-pinski-Spedizione veloce

Descrizione

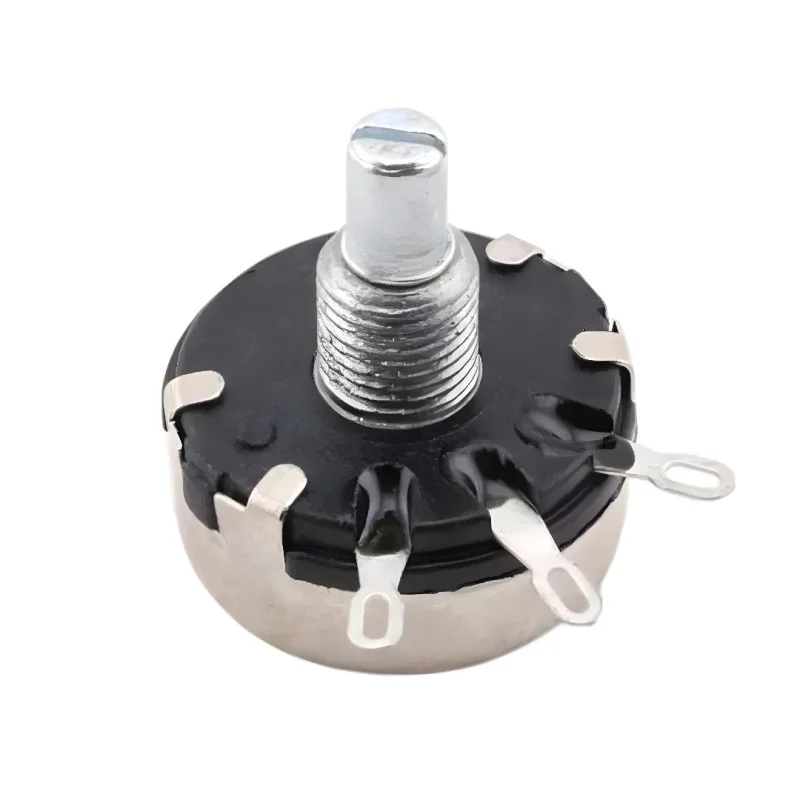

Rotacijski potenciometar s namotanom žicom serije WX110 / WX010 dizajniran je za ručno podešavanje otpora u električnim i elektroničkim krugovima. Prikladan je za primjene gdje je potrebno jednostavno mehaničko upravljanje, stabilna konstrukcija i mogućnost odabira između više varijanti otpora. Dizajn s 3 terminala omogućuje upotrebu kao promjenjivi otpornik i kao djelitelj napona.

Tehničke specifikacije

Serija modela: WX110 / WX010

Vrsta komponente: rotacijski potenciometar

Broj pinova: 3 pina

Konstrukcija: okrugli dizajn panela

Tolerancija: ±5%

Dostupne opcije otpora: 100 , 220 , 330 , 470 , 560 , 680 , 1 k, 2,2 k, 3,3 k, 4,7 k, 5,6 k, 6,8 k, 10 k, 22 k

Funkcije i značajke

Mehaničko podešavanje rotacijskog otpora putem osovine

Može se koristiti kao varijabilni otpornik ili djelitelj otpornika

Konstrukcija žice pogodna za opće primjene upravljanja i podešavanja

Metalno kućište doprinosi mehaničkoj otpornosti komponente

Jednostavna integracija u uređaje montirane na ploču

Širok izbor vrijednosti otpora za različite vrste strujnih krugova

Idealno za

Servis i popravak elektroničke opreme

Laboratorijski pripravci i mjerna oprema

Krugovi za podešavanje i upravljanje

Industrijska i hobi elektronika za izradu

Kontrola razine signala i ručno podešavanje parametara kruga

Sadržaj paketa

1 x rotacijski potenciometar WX110 / WX010 u odabranoj varijanti otpora

1x matica za pričvršćivanje

1x podloška

Zašto odabrati ovaj proizvod?

Dokazani tip rotacijskog potenciometra za uobičajenu tehničku upotrebu

Dostupnost više varijanti otpora unutar jedne serije dizajna

3-pinski dizajn za univerzalni priključak

Kompaktna metalna konstrukcija pogodna za montažu na ploču

Prikladno rješenje za primjene koje zahtijevaju ručno i kontinuirano podešavanje otpora

Upute za instalaciju i uporabu

Prilikom odabira vrijednosti otpora, uzmite u obzir zahtjeve specifične primjene i način spajanja potenciometra.

Prije montaže provjerite mehaničku kompatibilnost osovine, montaže i razmaka priključaka.

Prilikom lemljenja preporučujemo ograničavanje toplinskog naprezanja na pinovima na potreban minimum.

Za pravilan rad, osigurajte odgovarajuće električno opterećenje u skladu s parametrima korištene primjene.
