Descrizione

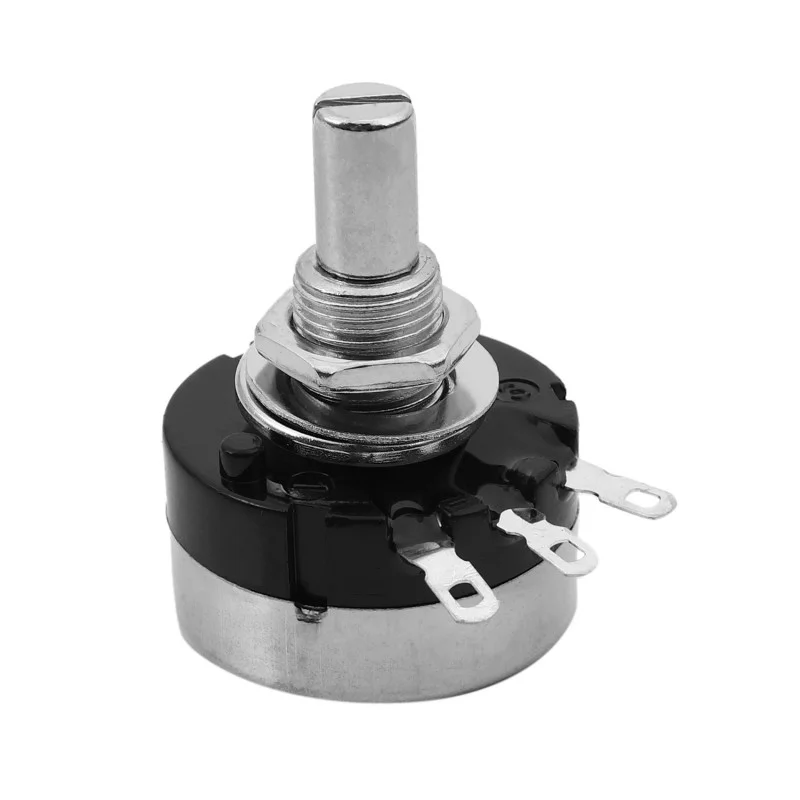

Potenciometer RV30YN20S je rotacijski spremenljivi upor, zasnovan za zvezno nastavitev upora v elektronskih vezjih, krmilnih elementih, energetskih aplikacijah in krmilnih sistemih. Zasnova z montažnim navojem, gredjo in tremi priključki omogoča enostavno integracijo v ploščne in vgradne naprave. Izdelek je na voljo v široki paleti uporovnih različic, kar olajša izbiro ustrezne različice za določeno aplikacijo.
Tehnične specifikacije
Model: RV30YN20S
Vrsta komponente: rotacijski potenciometer
Izvedba: plošča, z gredjo in montažnim navojem
Število vtičnic: 3
Karakteristike: linearne, oznaka B
Nazivna moč: 3 W
Razpoložljive možnosti upora: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M
Oznake variant: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105
Toleranca: 1%
Konstrukcija: enojna zasnova
Funkcije in lastnosti
Brezstopenjsko nastavljanje mehanskega upora z vrtljivo gredjo
Linearna valovna oblika, primerna za krmilna in nastavitvena vezja
Večja nosilnost 3 W za uporabo v aplikacijah z večjimi zahtevami po moči kot pri običajnih miniaturnih potenciometrih
Kovinska gred in navojni nosilec za fiksno montažo na ploščo
Standardna tri-polna povezava za uporabo kot spremenljivi upor ali delilnik napetosti
Širok razpon vrednosti upornosti za različne elektronske zasnove in servisne aplikacije
Idealno za
Regulacija nivojev signalov in napetosti v elektronskih vezjih
Elementi za nastavitev in kalibracijo v industrijski in hobi elektroniki
Napajanje in napajalni tokokrogi, ki zahtevajo robustnejši potenciometer
Nadzorne plošče za instrumente in elektronske naprave
Rezervni deli za popravilo in vzdrževanje naprav s potenciometrom serije RV30
Vsebina paketa
1x potenciometer RV30YN20S v izbrani različici upora
Zakaj izbrati ta izdelek?
Preverjena številka modela RV30YN20S
Razpoložljivost več vrednosti upornosti znotraj ene linije izdelkov
Linearna karakteristika, primerna za tehnične in regulativne aplikacije
Mehansko robustna zasnova za montažo na ploščo
Nazivna moč 3 W omogoča uporabo tudi v zahtevnejših tokokrogih
Navodila za namestitev in uporabo
Pri izbiri variante upora upoštevajte želeno območje regulacije in električno napetost v vezju.
Za pravilno delovanje priključite zunanje priključke kot fiksne konce uporovne tirnice, srednji priključk pa kot tekač.
Pri montaži v ploščo zagotovite mehansko varno pritrditev z navojnim delom potenciometra.
Ne prekoračite nazivne moči komponente, da preprečite pregrevanje uporovne poti in skrajšanje njene življenjske dobe.
