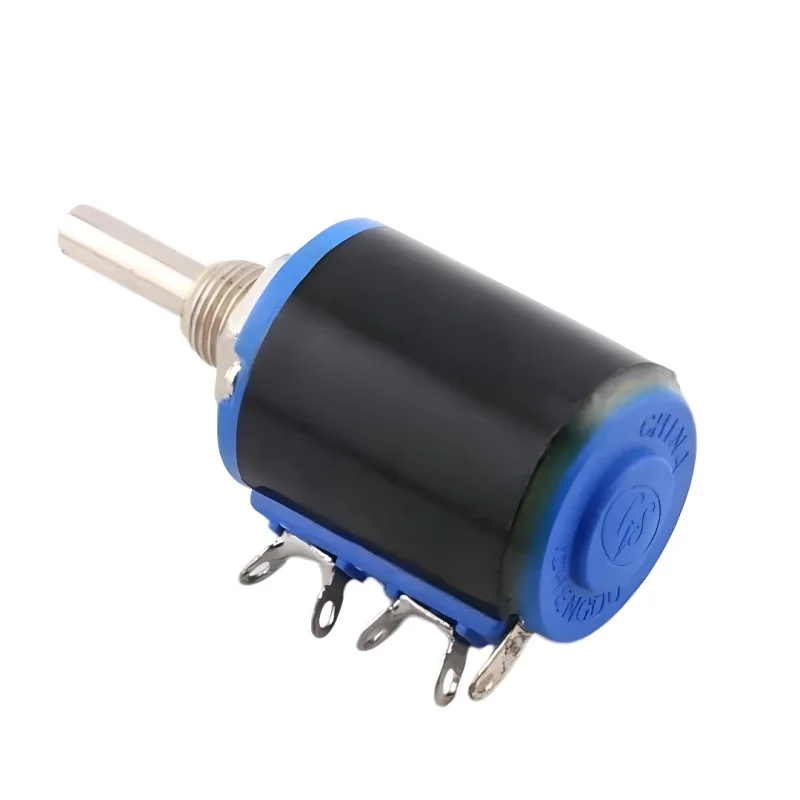

Drôtový potenciometer radu WXD3-12 je určený pre plynulé nastavenie odporu v meracej, regulačnej a priemyselnej elektronike. Prevedenie s otočným hriadeľom a drôtovou odporovou vrstvou je vhodné pre aplikácie, kde je požadovaná mechanická odolnosť, stabilná prevádzka a spoľahlivé nastavenie elektrických parametrov.
Technické špecifikácie
Modelový rad: WXD3-12
Typ: drôtový potenciometer
Menovitý výkon: 1 W
Dostupné varianty odporu: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2.2 kOhm, 3.3 kOhm, 4.7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Tolerancia odporu: ±5 %
Prevádzková teplota: -55 °C až +125 °C
Konštrukčné prevedenie: panelové, s hriadeľom pre ručné nastavenie
Funkcie a vlastnosti
Drôtová odporová dráha pre stabilné elektrické vlastnosti a dobrú zaťažiteľnosť.
Vhodné pre nastavovanie napätia, prúdu alebo referenčných hodnôt v analógových obvodoch.
Mechanické prevedenie s montážnym závitom umožňuje pevnú inštaláciu do panelu alebo zariadenia.
Otočný hriadeľ zaisťuje presné a plynulé ručné nastavenie.
Rad zahŕňa viac odporových variantov pre jednoduché prispôsobenie konkrétnej aplikácii.
Ideálne pre
Laboratórne prístroje a meraciu techniku
Priemyselné regulačné a ovládacie obvody
Napájacie zdroje a kalibračné obvody
Servisné a vývojové elektronické aplikácie
Zariadenie vyžadujúce robustný potenciometer s vyššou odolnosťou ako bežné uhlíkové prevedenie
Obsah balenia
1x drôtový potenciometer WXD3-12 1W vo zvolenom odporovom variante
1x upevňovacia matica
1x podložka
Prečo zvoliť tento produkt
Drôtové prevedenie je vhodné pre aplikácie s požiadavkou na stabilitu a mechanickú odolnosť.
Široký rozsah odporových hodnôt uľahčuje výber pre konkrétne zapojenie.
Panelová montáž s hriadeľom je praktická pre integráciu do prístrojov a rozvádzačov.
Prevádzkový teplotný rozsah umožňuje použitie aj v technicky náročnejších podmienkach.
Menovitý výkon 1 W je vhodný pre bežné regulačné a nastavovacie úlohy.
Pokyny na inštaláciu a prevádzku
Pri výbere odporového variantu je nutné zohľadniť požadovaný rozsah regulácie a výkonové zaťaženie v obvode.
Potenciometer inštalujte tak, aby nedochádzalo k mechanickému namáhaniu vývodov ani hriadeľa.
Pre správnu funkciu odporúčame overiť zapojenie krajných vývodov a bežcov pred uvedením do prevádzky.
Pri spájkovaní je vhodné obmedziť dobu tepelného namáhania vývodov na nevyhnutné minimum.
Bezpečnostné upozornenie
Maximálne dovolené pracovné napätie je nutné vždy posudzovať s ohľadom na konkrétnu odporovú hodnotu a výkonovú stratu v aplikácii.
Pokiaľ je súčasť použitá v obvodoch s nebezpečným napätím, musí byť inštalácia vykonaná kvalifikovanou osobou.
Pri prevádzke v zariadeniach s napätím nad 60 V DC alebo v sieťových aplikáciách je nutné zaistiť zodpovedajúcu izoláciu, krytovanie a ochranu proti dotyku živých častí.
